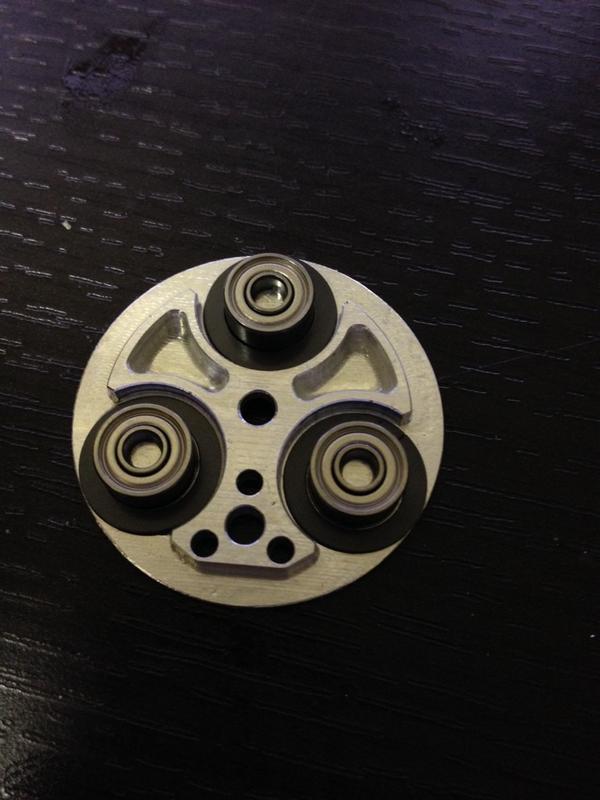

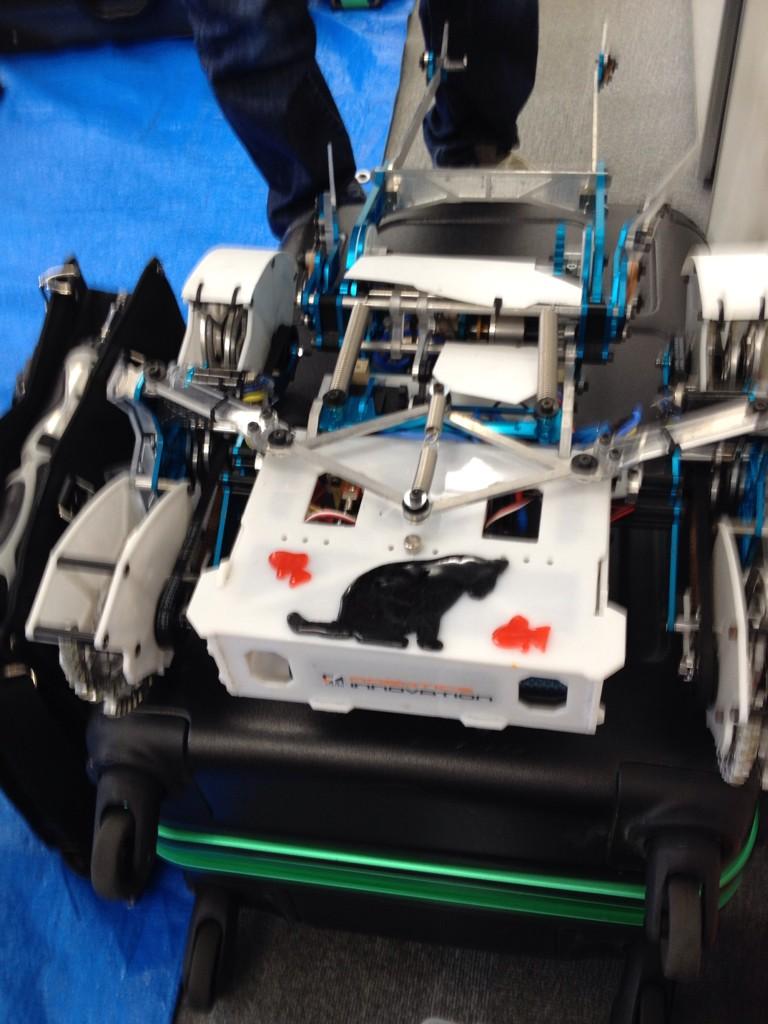

かわロボ秋シーズン かわロボ 2014年10月13日 秋シーズンですね。というわけでKHK杯と東京工科大学の文化祭に参加してきました。KHK杯：2回戦負け東京工科大学：1回戦負けとあまり良くない結果ですが、去年スタート台から出られなかったことに比べれば大きな進歩ですｗ練習回数を重ねてちょこちょことわかってきたこともありますしね。２関節アームの動かし方とかオムニ脚の弱点とか特にオムニ脚は旋回性向上、モータの発熱減少と色々メリットがありますが絡み合って前輪が浮くとダメですね。当たり前なんですが横に動きます本大会からの変更点としては・アームユニットのガタツキを減らした →操作性向上・カムのドライメットをベアリングに変更 →耐久性向上（ドライメットは摩耗しやすい）・猫シール（KHK杯のみ） PR

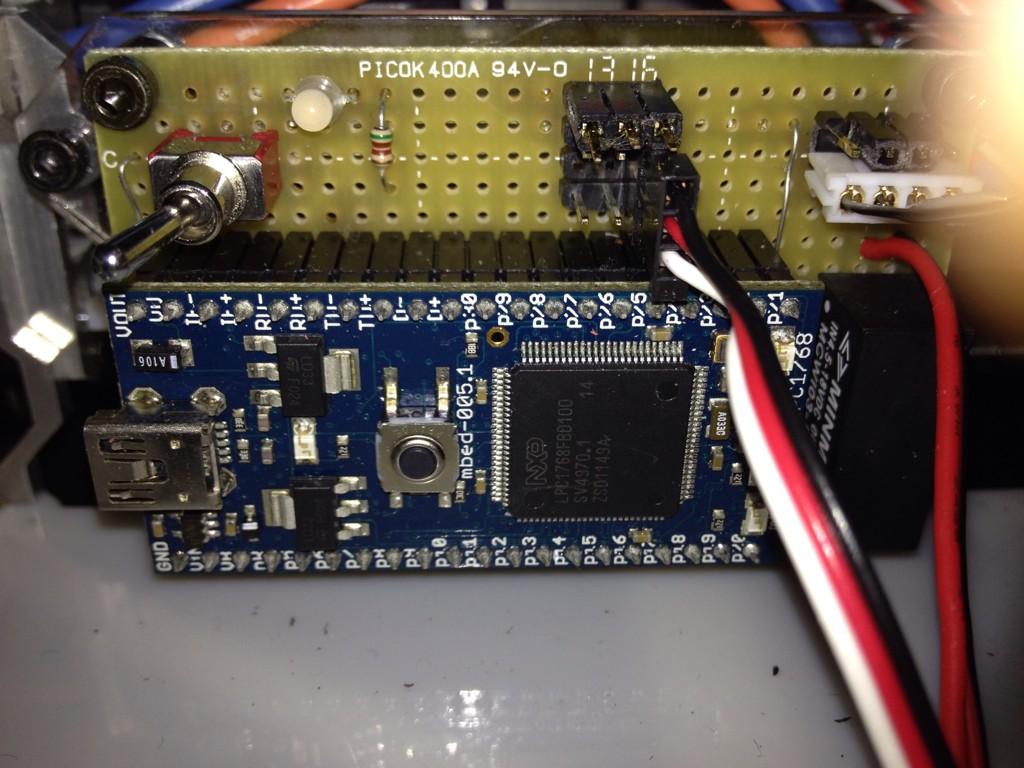

からっ風Pussyfootの回路とmbedプログラム 制作物 2014年09月12日 からっ風Pussyfootの回路とプログラム 今年はついに本大会で自作回路を実装しました！去年からやり始めて作り直し数回、ESCごと燃やすこと1回機能は少ないですが、やっと安心して使えるものになりました。これからいろいろと機能を追加していく予定です。１．回路機能○電源系入力は13.2Vで、サーボとDCDCに供給（サーボの定格12Vをオーバーしてるので、壊れても自己責任っていうことで）受信機とmbedへはDCDC（絶縁型）で落とした５Vを利用絶縁型なのでもしもの時も安心○入力信号：受信機からのPWM（1ch)○出力信号：RS485サーボへのRS485はICを利用詳細は双葉コマンドサーボのHP（http://futaba.co.jp/robot/systems）の下の方を参照で２．プログラム長いので詳細は続きから つづきはこちら

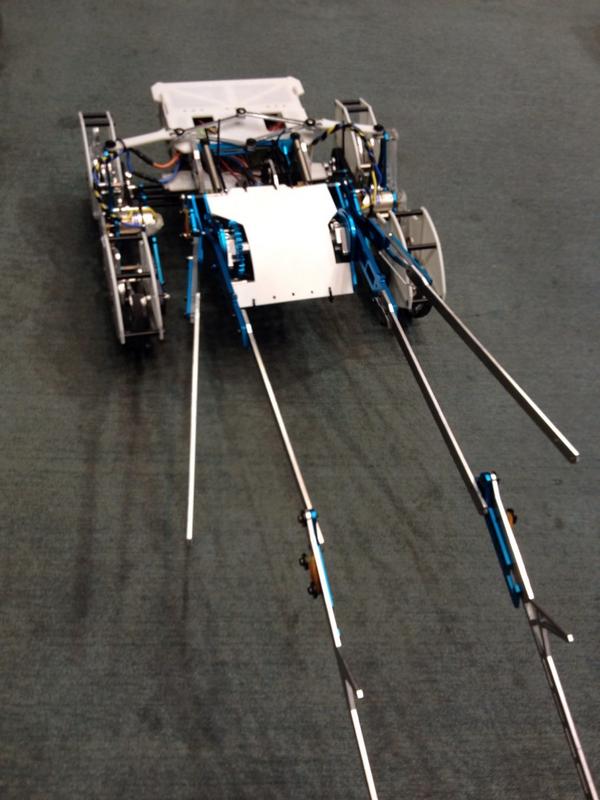

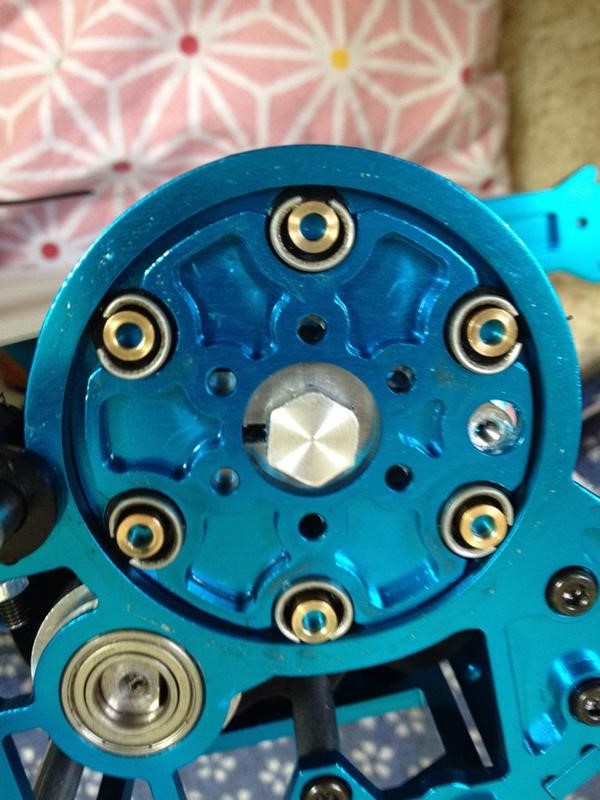

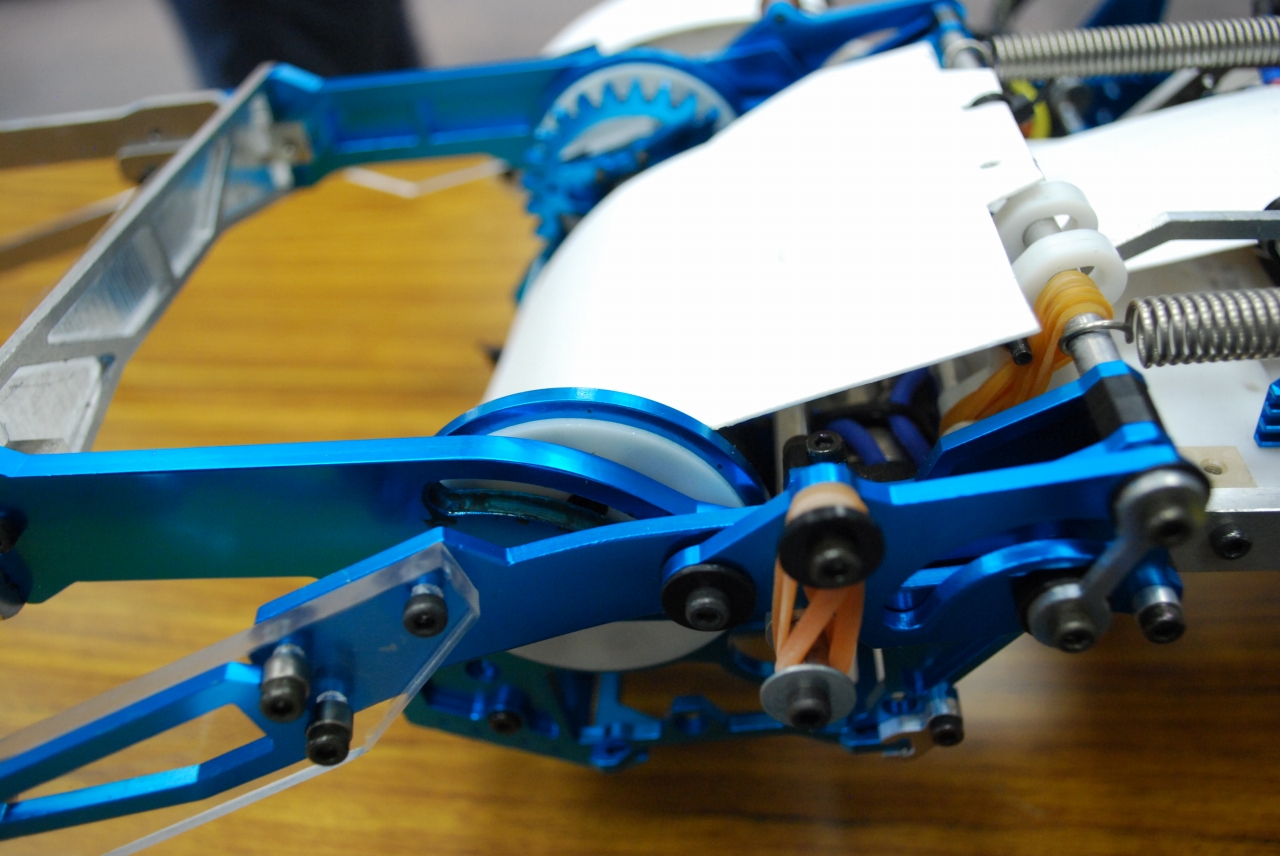

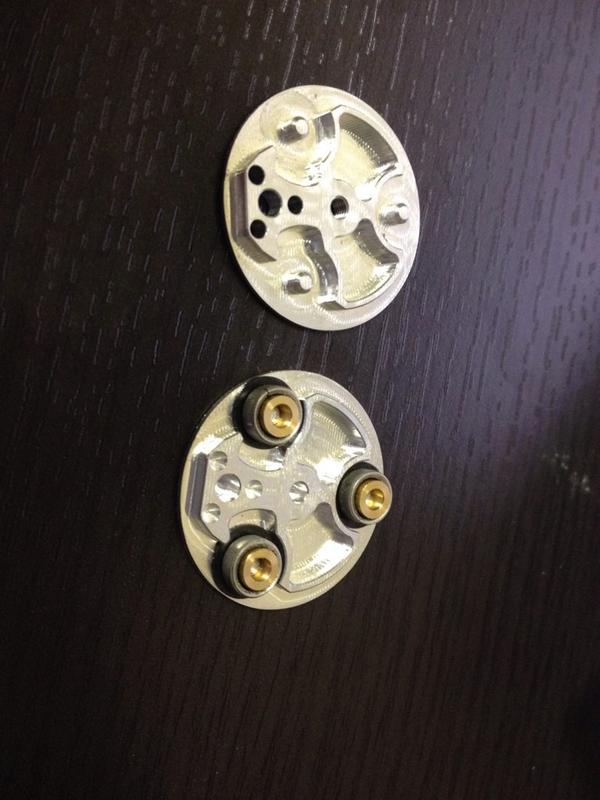

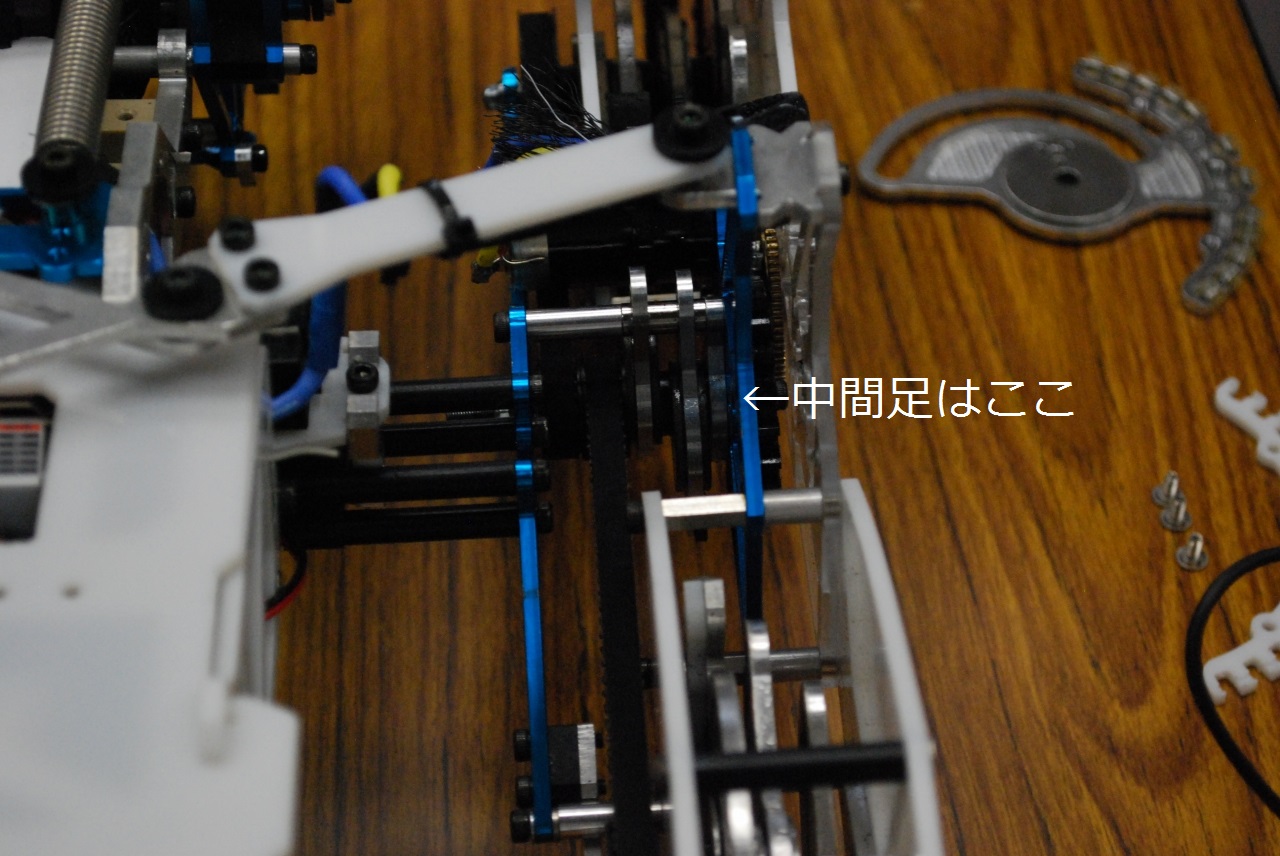

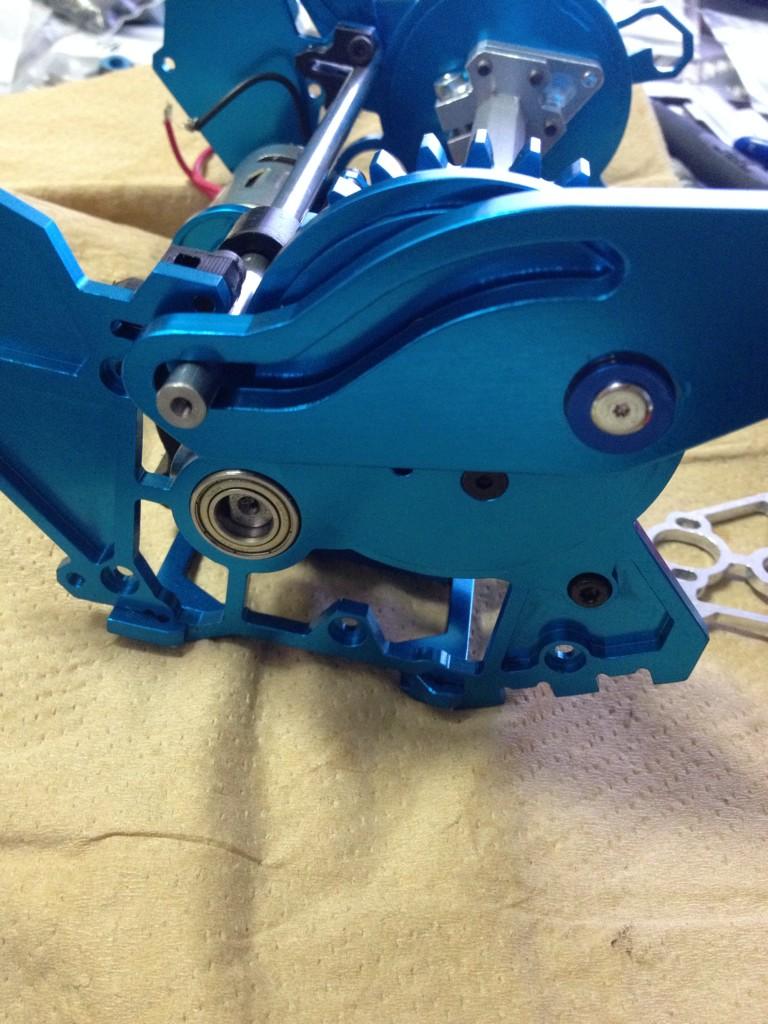

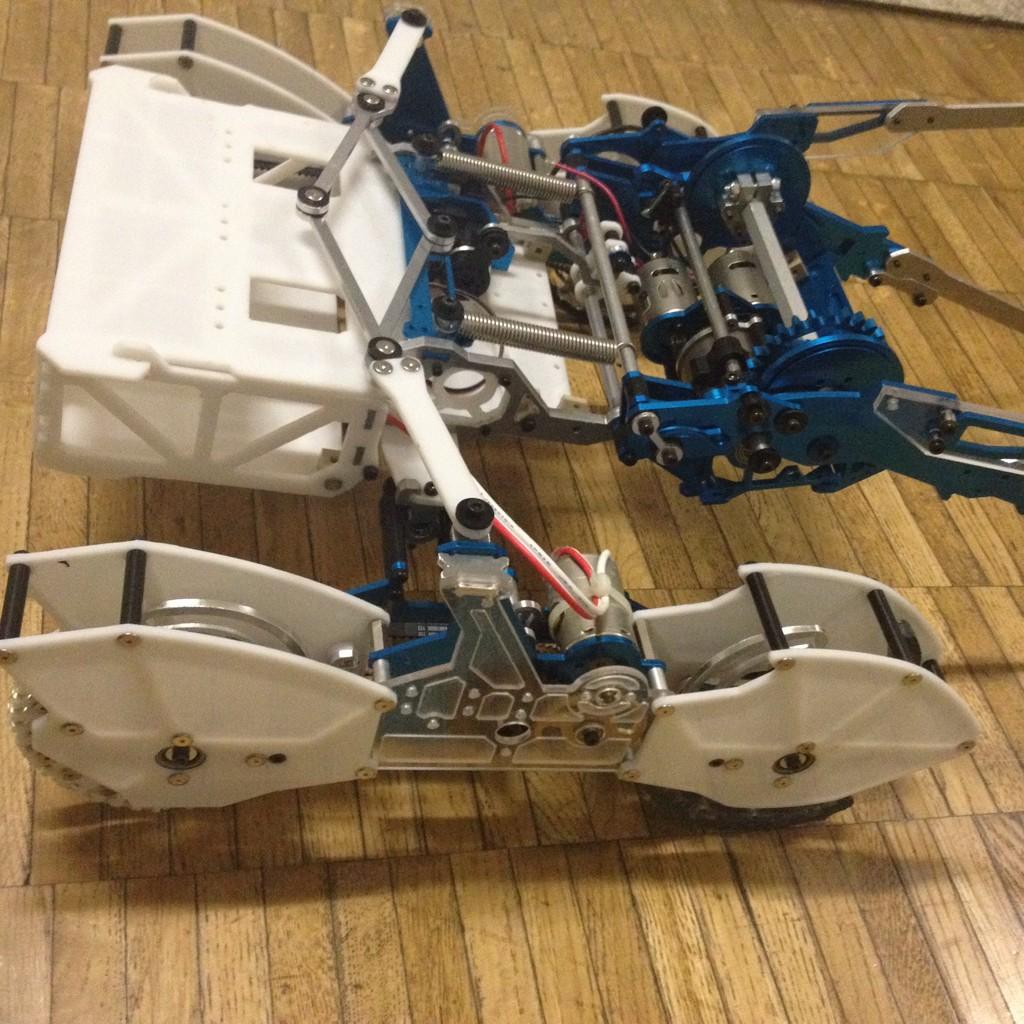

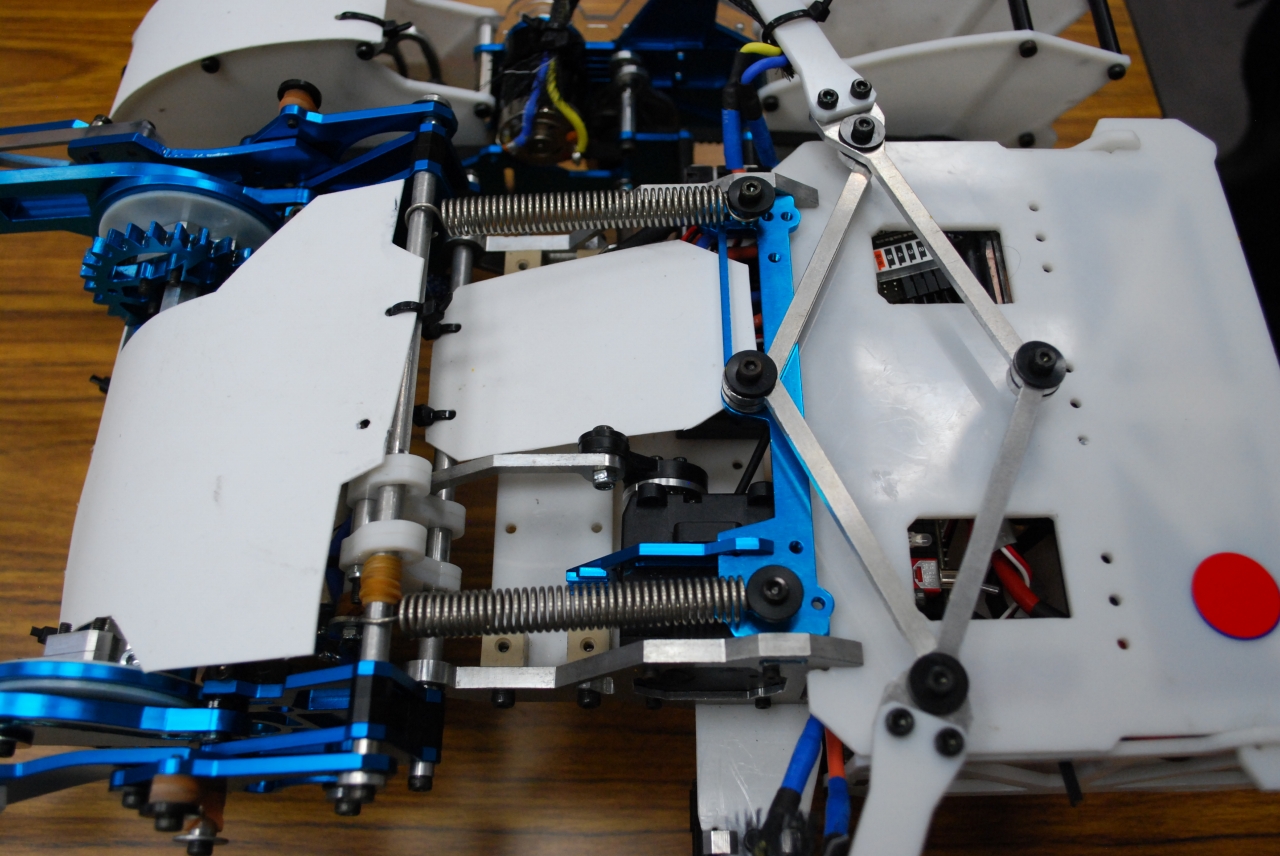

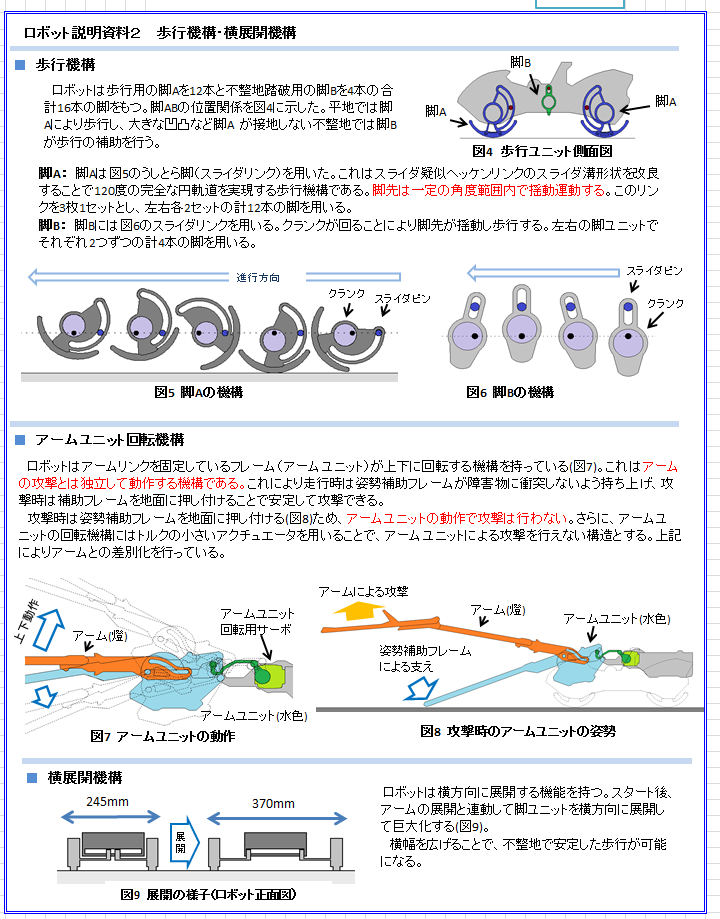

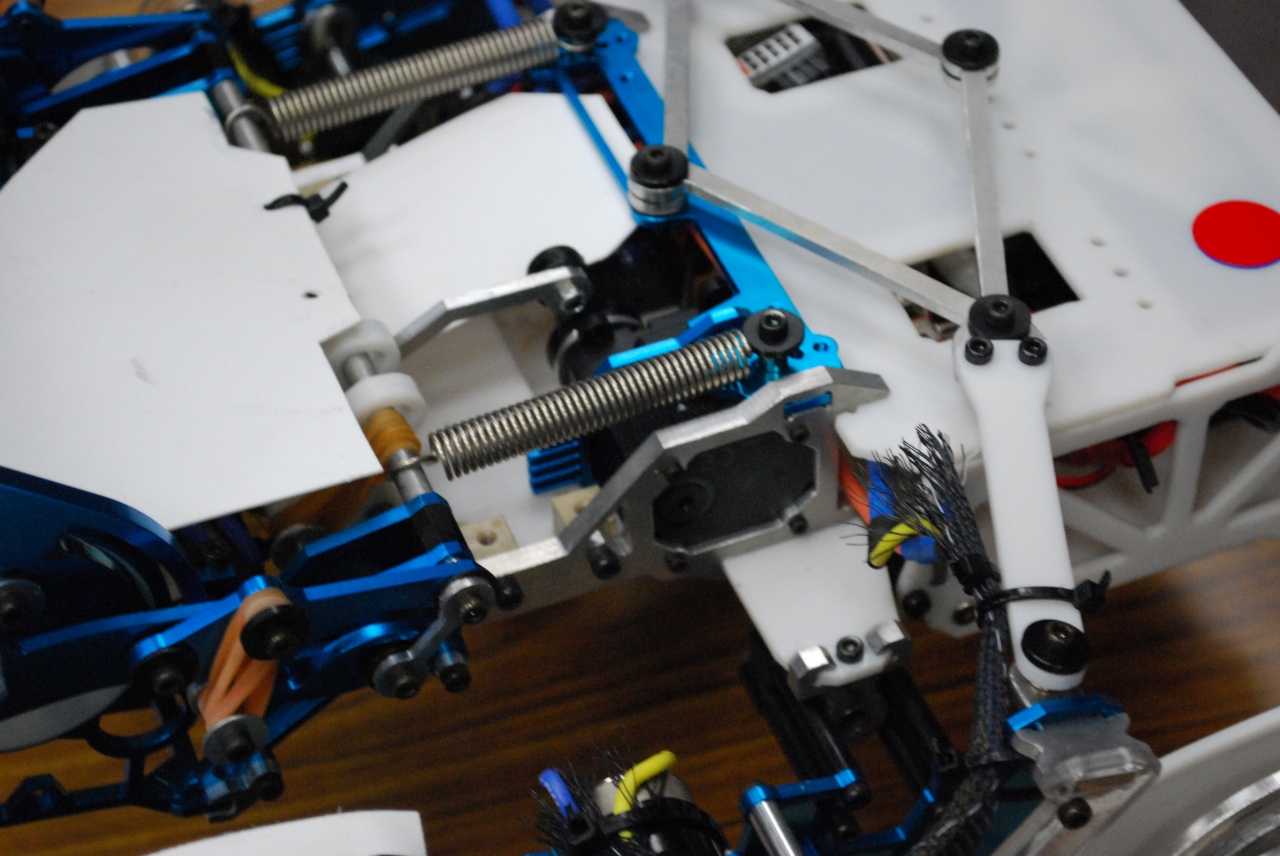

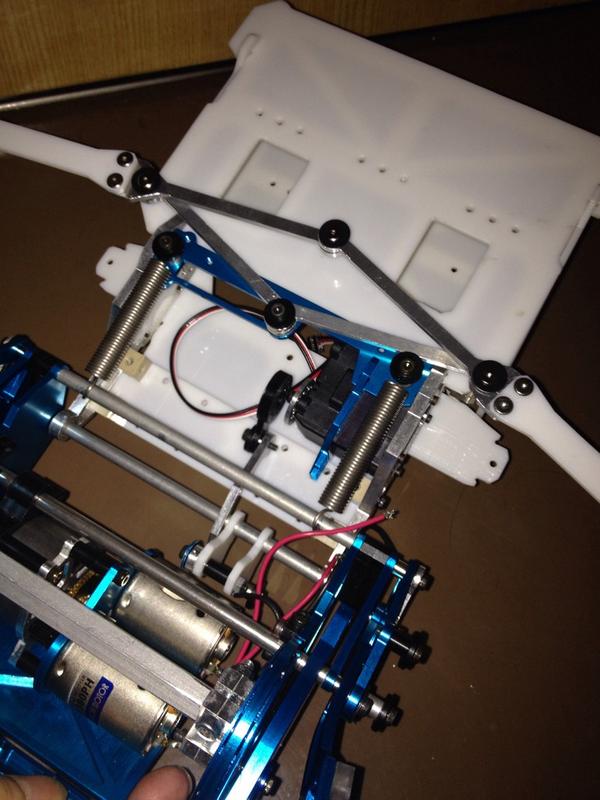

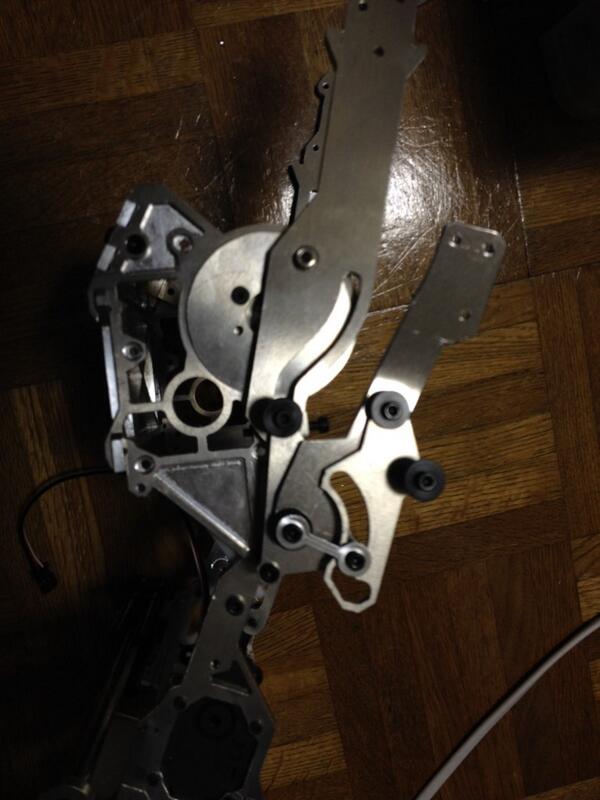

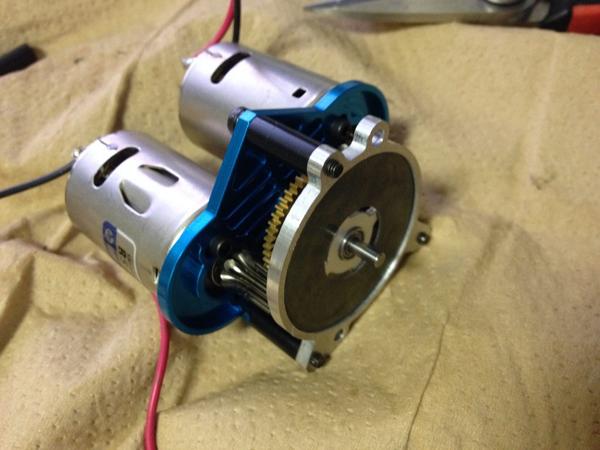

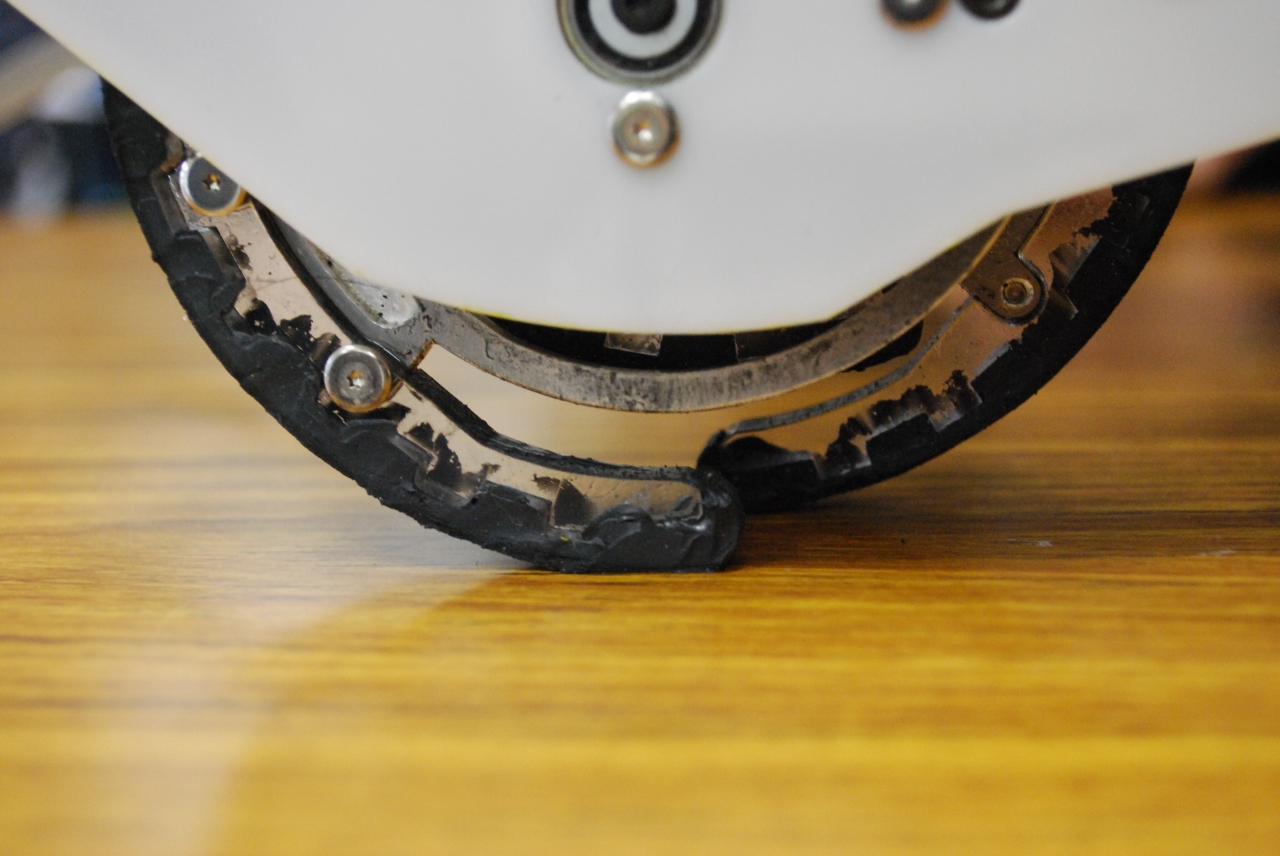

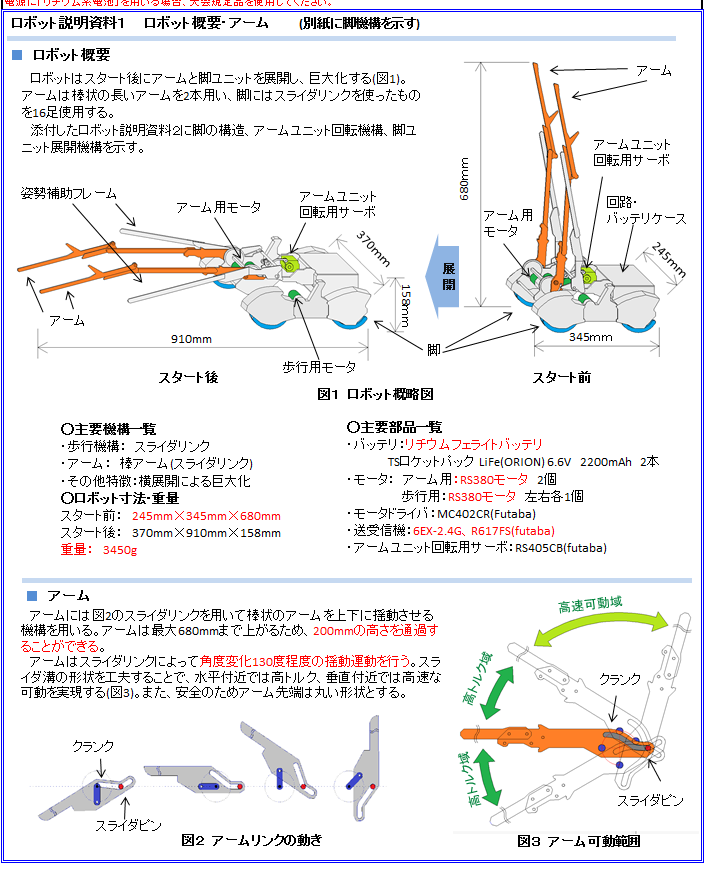

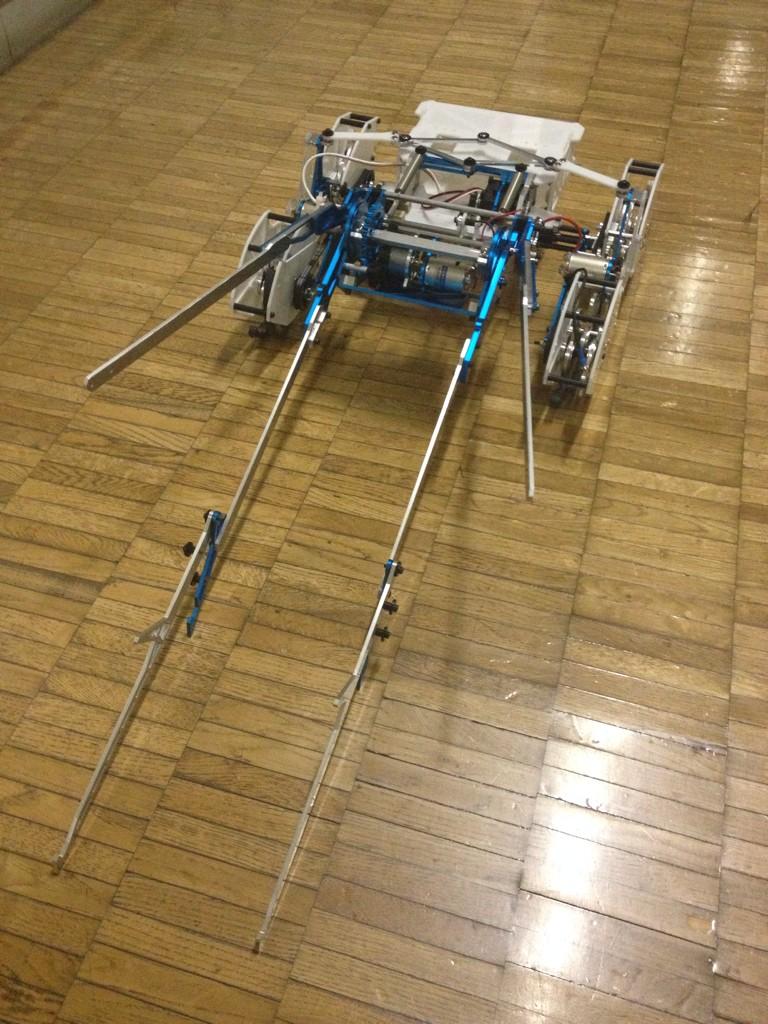

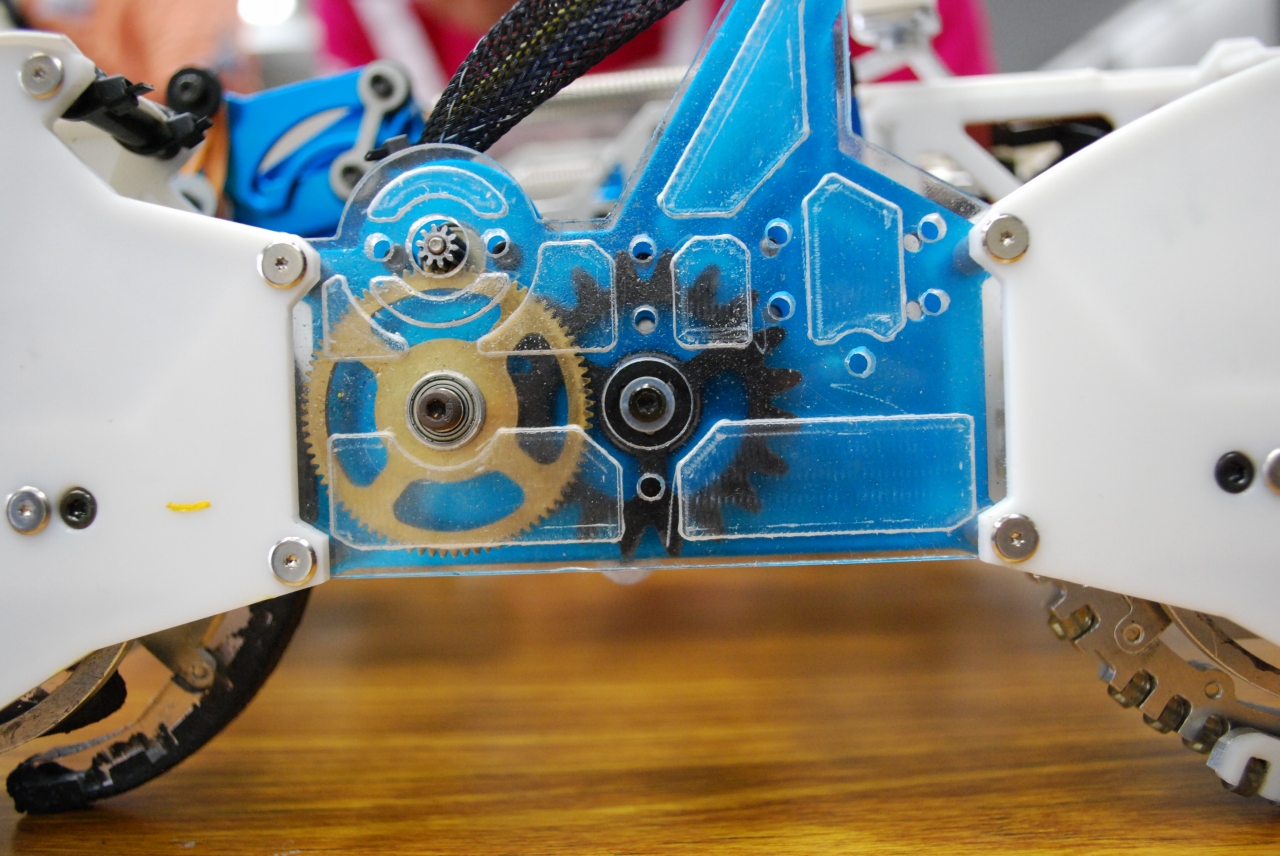

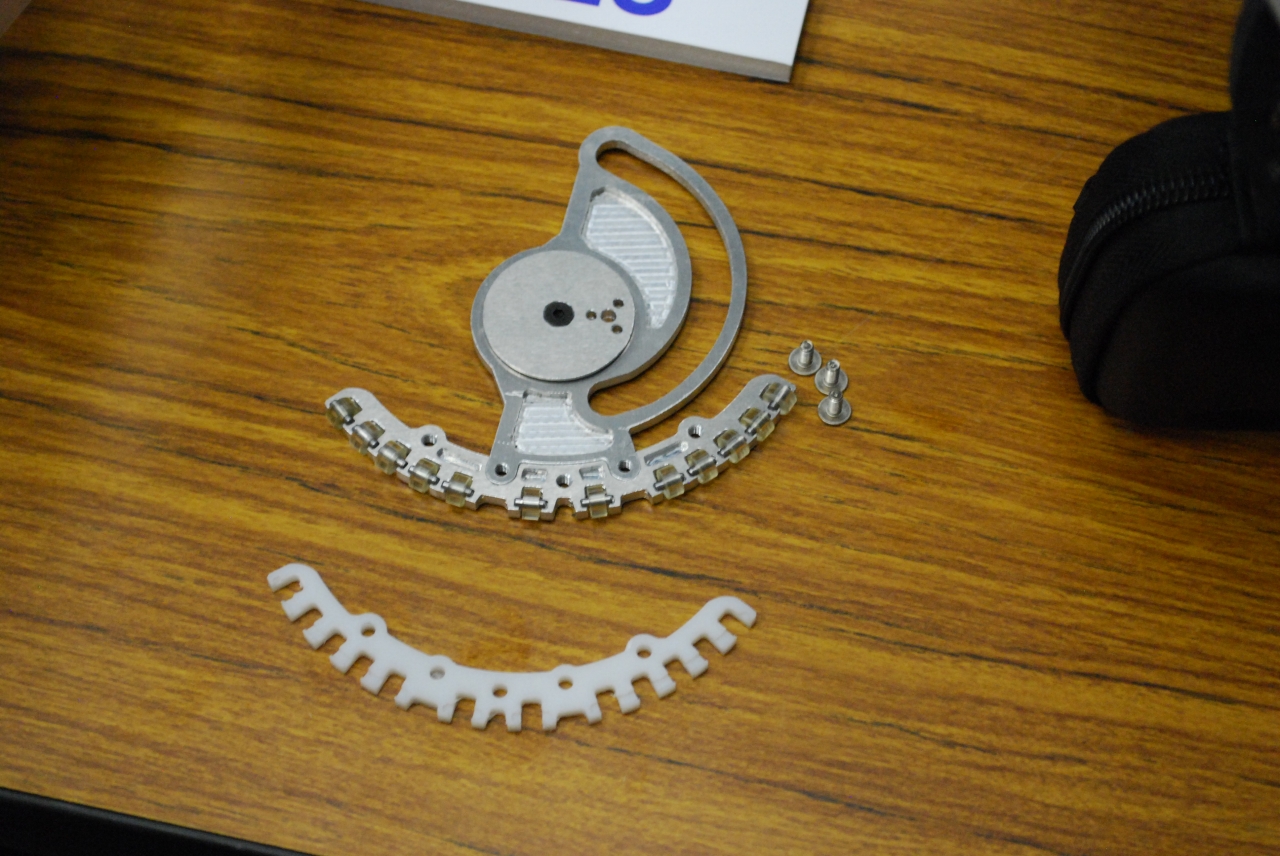

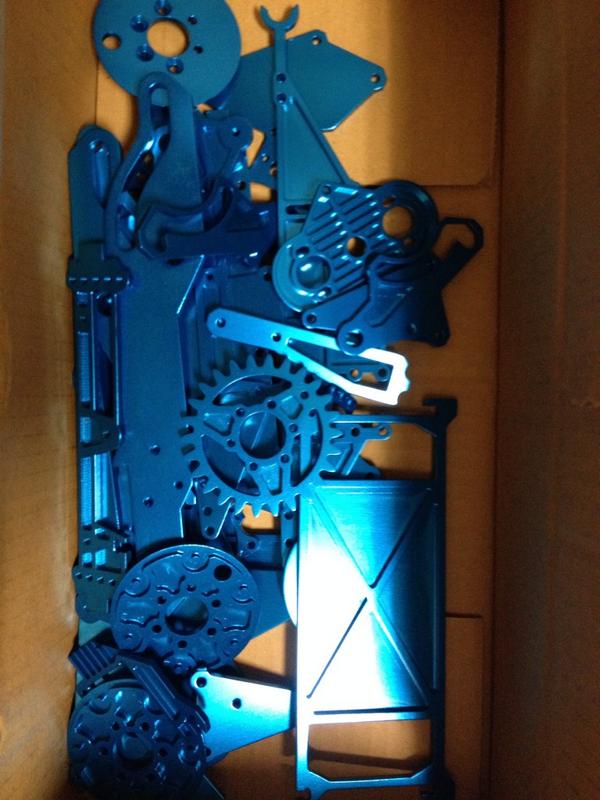

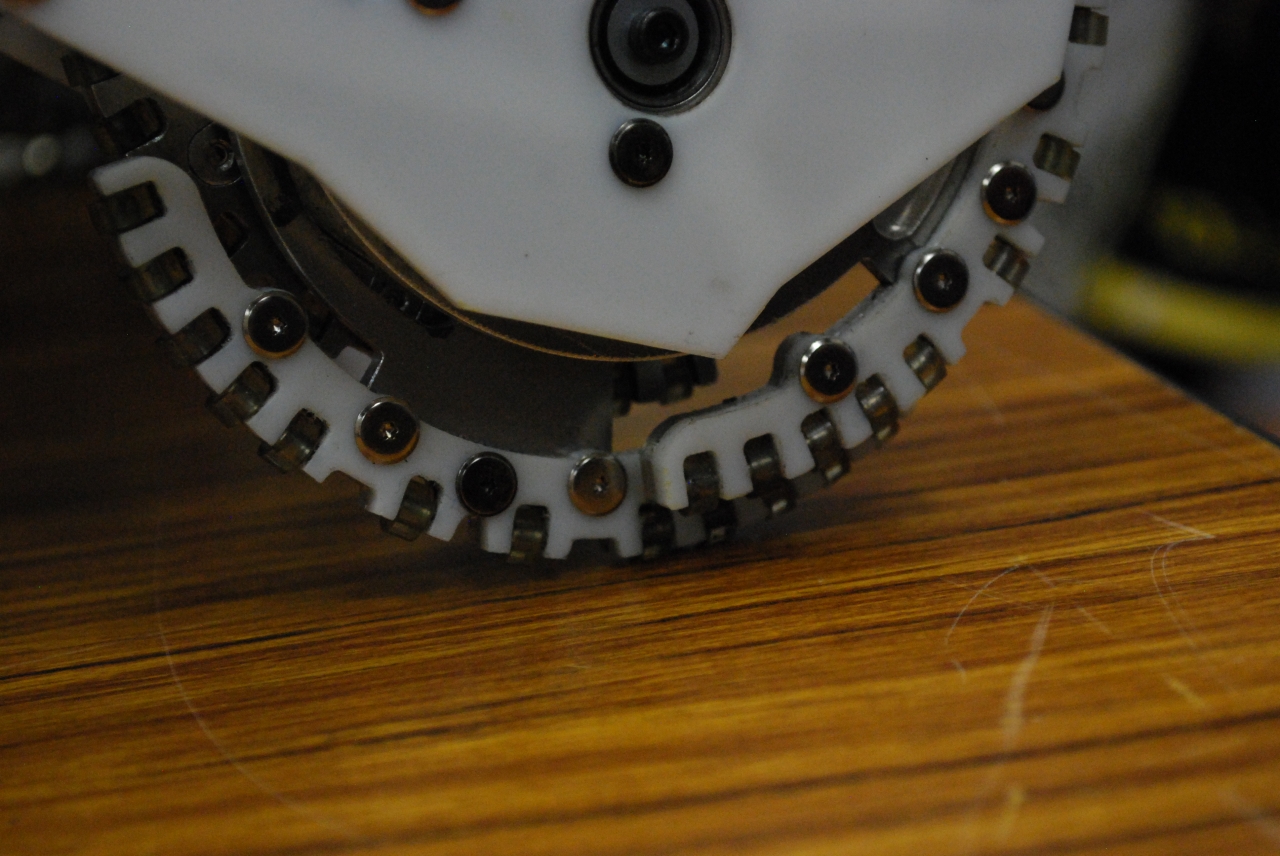

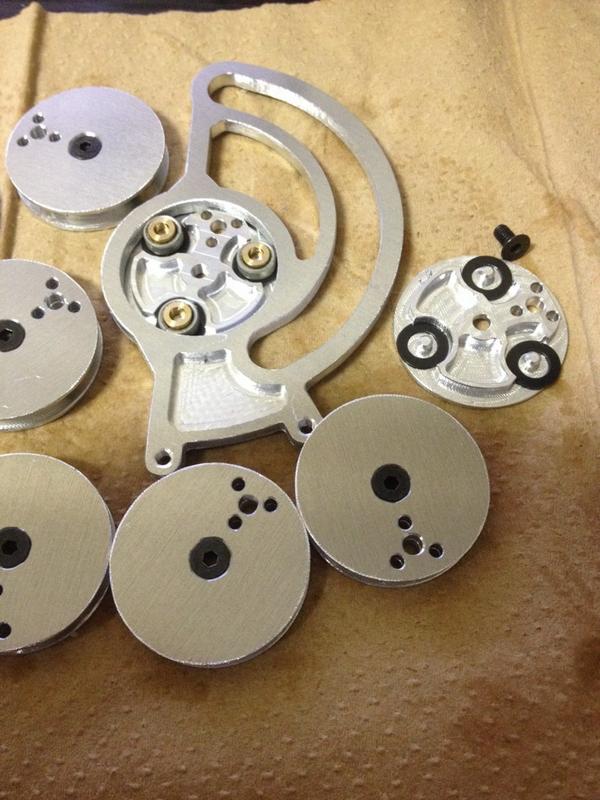

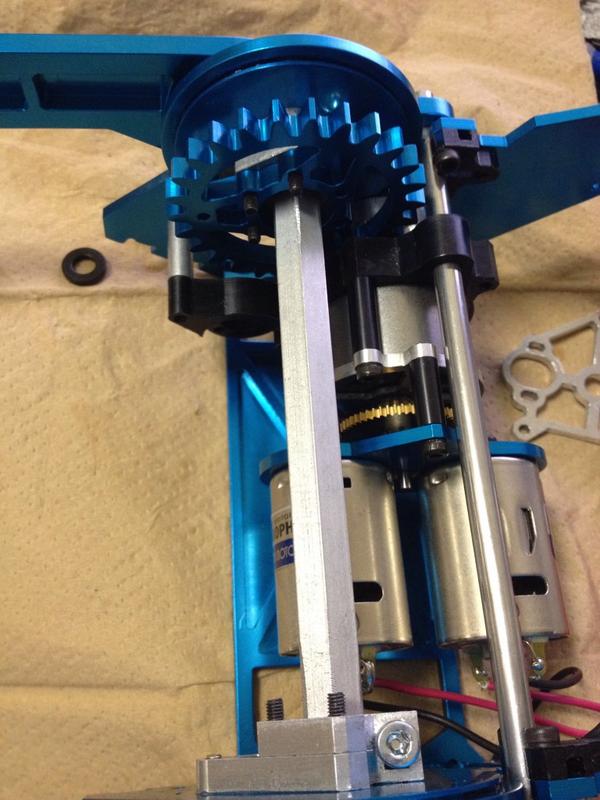

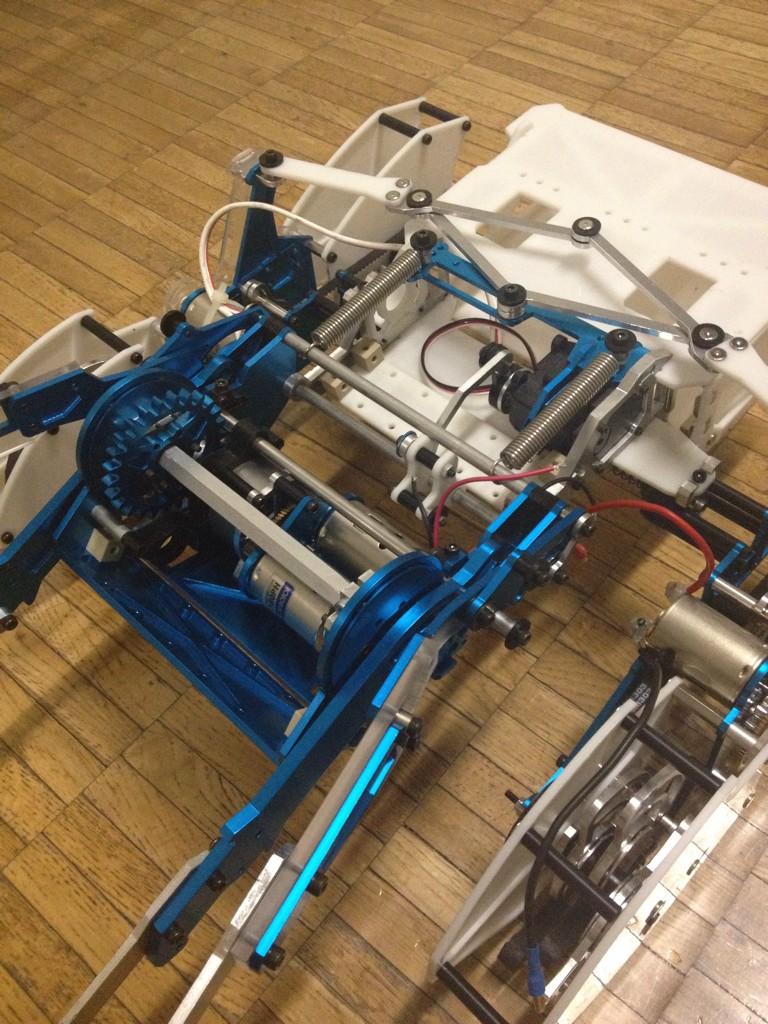

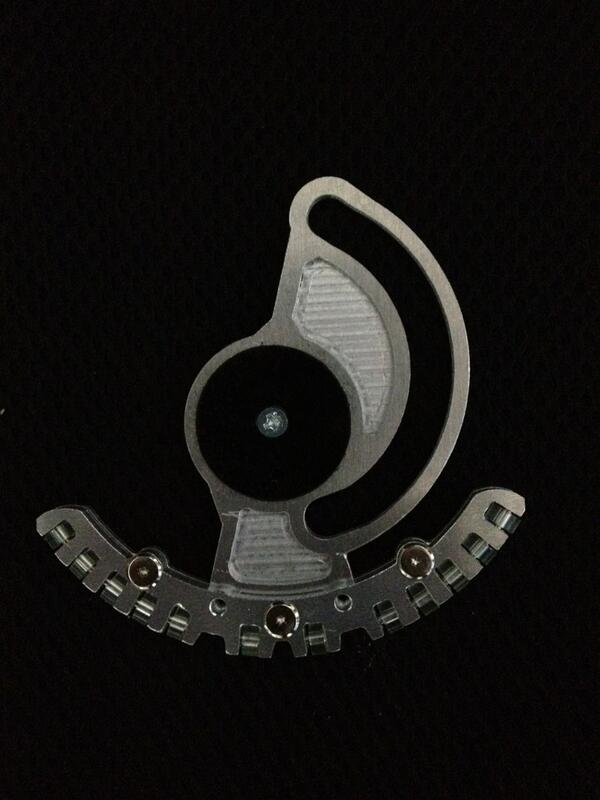

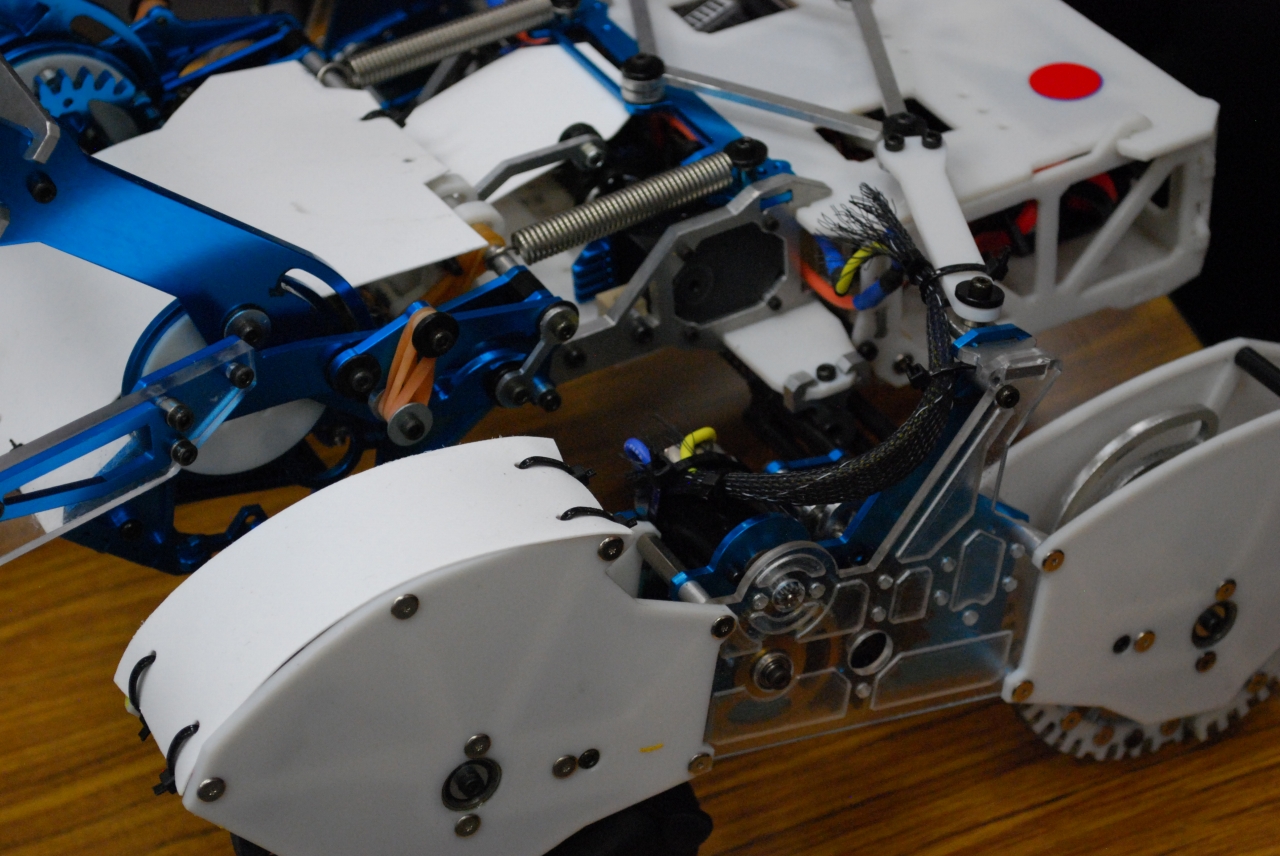

からっ風 Pussyfoot 制作物 2014年08月31日 からっ風 Pussyfoot●概略６台目のからっ風からっ風 Jagtでやりたかったことをほとんど実装した機体チームMiFとして初参加 ●参加大会：第21回大会 予選第３回戦敗退 敗者復活戦第５回戦敗退 特別戦出場●機構概略図 ●歩行機構機構：うしとら脚、スライダリンク(概略図通り)モータ：RS380PHESC：MC402CRメイン歩行機構ギア比： 初段 80：10 平歯車 m0.5 2段目 20：8 平歯車 m2.0 3段目 36：18 タイミングベルト S3M 合計 40：1足の半径：55mm歩行速度（計算値）：およそ1.7m/s （モータを200rpsで計算） ●足裏の構造足裏は前輪を高グリップ、後輪をオムニにした。直進の加速性能はそのままに、対向2輪のような旋回性能を得ることができた。 前輪：シリコンシーラント t8 後輪：オムニホイール（ウレタン Φ6） 中間足 スライダ脚4脚感想：シリコンシーラントを使うことで従来(t1のウレタンシート)よりも振動しづらくなり、さらにオムニの効果で非常に高い旋回性能を得ることができた。加えて、前後方向はオムニ脚もそこそこグリップが良いため、加速性能は去年より高い。オムニ脚のメリット・高い旋回性能 ＋ そこそこ高い加速性能・モータ発熱が少ない（旋回で無駄なトルクがない）デメリット・左右の回転数がずれるとすぐ曲がってしまう（モータ個体差、進角、機構個体差など）・旋回中心が変わるので慣れないと難しい・押し合いになると弱いらしい（自分以前にやった人がいるらしい）高い加速性能＋高い旋回性能 → 操作が難しい・・・ともあれ機動性は上がったので、あとはセンサで補助をいれつつ操縦練習を重ねればいいかなと。病み付きになるほど滑らかな駆動ができたので、次はこれを有効利用していく予定こんな感じの足回りでした。●ベアカム クランク半径10㎜ 去年よりも小型化 クランク半径は変更なしで10ｍｍ ボールベアリングの代わりにドライメットを利用 動きはいいが不良品（下記「失敗事例」で説明） 固定はM3ねじ＋Φ2のシャフト三本で固定 ●アーム機構 アームのリンクは去年とほぼ同じ。スライダ溝を曲げることで水平付近では高減速比、垂直付近では高速な動作ができる。去年との変更点としては、アームを上げすぎると死点に近くなる問題を解決した。カウンタアームはいつも通り展開式。リンクを少し小型化。去年は一定以上アームが上がるとトルクが急に落ちる（リンクの特性）ため持ち上がらない問題が発生したが、カウンタアームの位置と下げたことと、バッテリを変更したことにより今年は気にならなかった。ちなみに左右のアームをつないでいる板を外すと、負荷でフレームが崩壊するので注意＞自分。写真撮った時は板なくても大丈夫だと思ってたので、アームをつなぐ板が無い写真が多いのでさらに注意。投げた時に横転するのはカウンタアームが内側に曲がるのが原因っぽいので調査が必要。・アームギアボックス RS-380PHを2連装減速比： 初段 ５８：１２ 平歯車 m0.5 2段目 ２４：１ ツカサ KUギアヘッド改造品 3段目 ２６：１０ 平歯車 m2 自作歯車 合計 だいたい３００：１ （水平付近ではリンクでさらに2倍程度減速）・アームまとめアーム自体は去年と大きな変化はなく、リンクが少し変わった程度。主に去年裂けたフレームの補強に力を入れた。リンクの特性として、アームを上げると早く動くので操作が難しくなる。これはサーボ化によって解決予定（2年前から言っている）●失敗事項・ドライメットのベアカム足、アーム共に衝撃に強い構造にするためボールベアリングではなくドライメットを利用した。構造的につぶれないドライメットであればベアリングのように砕かれることはないと考えたが、負荷がかかった状態で回すと下の写真のようにドライメットが開いてしまうことがあった。アームはすぐにボールベアリングに変更した。足は負荷が小さいためドライメットのまま大会に出場。練習走行会、本大会と数個の交換のみで問題なく動作したが、劣化しやすくメンテナンスが面倒なのでそのうちボールベアリングに変更予定。 アーム軸受けが壊れた状態●アームユニットの回転機構 アームユニットサーボ+平行リンクで上下回転できる。これにより、普段はカウンタアームを上げて丘を避けつつ、必要なときに下げて攻撃することが可能になった。ばねで補助を入れているが、トルクの計算上では補助不要。発熱等減らすためにやってます。代わりに操作が難しくなり、Metalica戦では操作ミスで転倒復帰できなくて負けた。 メリット： ・カウンタアームが山に当たらない＆カウンタが高すぎるということもない ・カウンタアームを直接動かすより比較的小さなトルクで実現可能 ->RS405CBひとつで動かすため小型・軽量＋角度制御が楽 デメリット： ・関節増えたことによるバックラッシでアームの先端がプルプルして狙いが定まらない・・・・orz ・2軸関節になったことで操縦が難しくなり、操縦者が混乱するオチに（半自動化予定）Fomalhautから問題になっていた、カウンタアームが山に当たって動きづらいって問題はひとまず解決したものの、アームがぶれるためアームを下げたまま走れない欠点が発生。何とかしなきゃなあ・・・●外装アルマイトを試してみました。利用したサービスは「コーケンアルマBOX30」 色は「青」箱の中に部品30個まで入れられて送料込6000円くらいなので、かなり安くアルマイトできる。色ムラ等できるかもしれないらしいが、色つけばいいやって人におすすめ。アルマイトは素材によって仕上がりが変わるようなので、送る時に材料書いておくといいかも。 アルマイトの様子以上、やっと戦っても壊れなくなってきたからっ風でした。

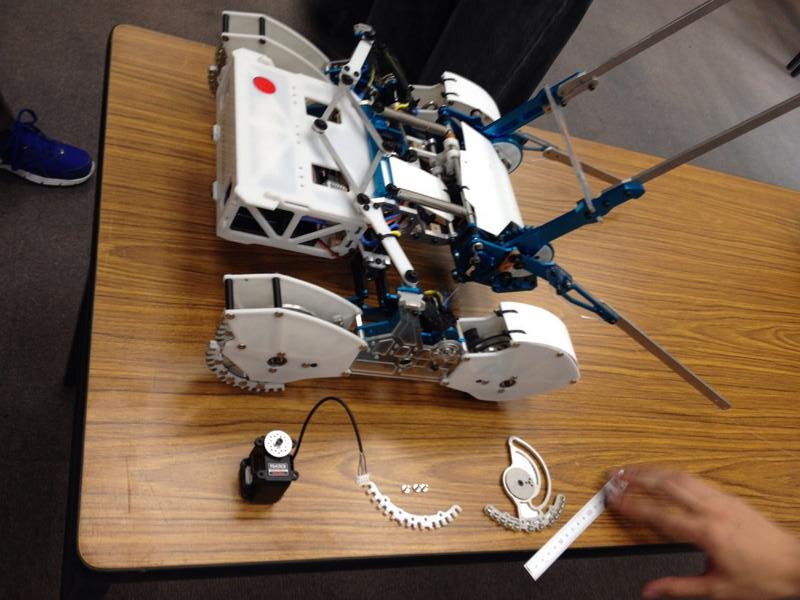

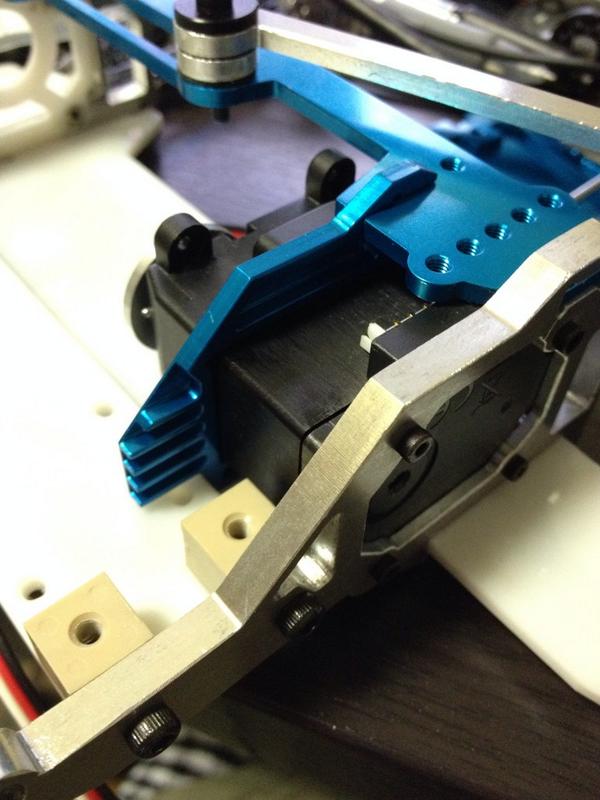

かわさきロボット かわロボ 2014年08月25日 かわロボお疲れ様でした！今年は初めて母校以外のメンバーでチームを組んだり、別チームのサポートに回ったりしていました。チームメイトもサポートしてたチームも初出場ながら１勝以上はできたのでよかったです。さて、自分はというと敗者復活戦最終戦で長岡高専のMetallicaに負けてしまいました。数少ない同型の機体で潰し合うとは・・・自分以外の横展開リンクサス＋ロングロッドは2台とも決勝トーナメントに進めたので良かったんじゃないでしょうかｗ負けてしまいましたが、特別戦に選んでいただき、日曜日もロボットを動かすことができました！まさか自分が選ばれるとは思っていなかったので、チームメイトに言われるまで気づきませんでしたｗと、いうわけで今年はオムニ脚とサーボの展示をしてました。 RS405CBを使ってアームユニットの上下を行っています。あれだけ荒い使い方をしていても壊れないあたり丈夫なサーボですね。このへんは忘れないうちに情報まとめます。特別戦ではT4をかばいつつ、大怪獣カニに襲われたり、カニの中をくぐろうと遊んでたりしてましたｗちょっと邪道だけど、中央の山越えも見せられたので満足です。今年は面白いくらい滑らかな足回りができたので、次はぐらぐらしないアームが欲しいですね！

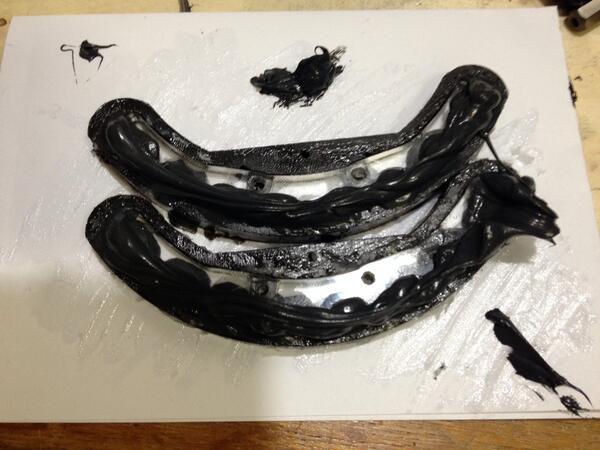

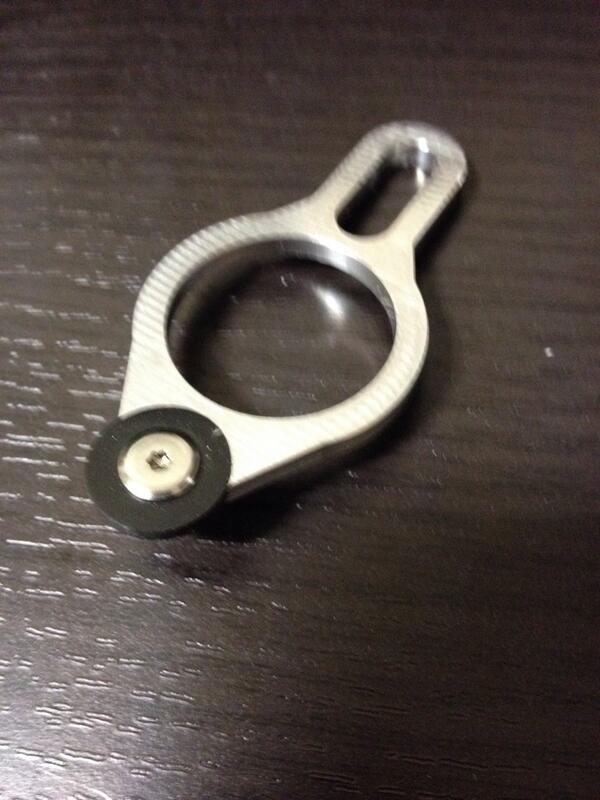

シリコン脚 未選択 2014年07月13日 シリコン脚量産中です。 型→POM足→ポリカ離型材→ワセリン下の台→コピー用紙となってます。ワセリン重要。これがないと型から抜けません。下の紙は材料なんでもいいですが、私の場合水につけて硬化させているので水を通すものだと早く固まります。プラ版敷いてたらなかなか固まりませんでした。足の材質はPOMダメだそうです。簡単に剥げちょうようでウレタンシーラントも試してみましたが、柔らかすぎるかなーといった感じがします。まだ完全硬化してないので、わかるのは一週間後くらいですかねーおまけ 小型の脚用にゴムワッシャー入れてみました。内径５の外径１２、t２のゴムをポケット加工ではめ込んでからねじで固定しています。グリップそこそこですが、剥げないのでいい感じ。まあ、この登板用の脚を積む余裕があるかどうか怪しいのですが・・・というわけで、まだ歩いてません
