かわロボ からっ風ellipse 3Dデータ

からっ風ellipseの3Dデータを公開します。
何かの参考になれば。

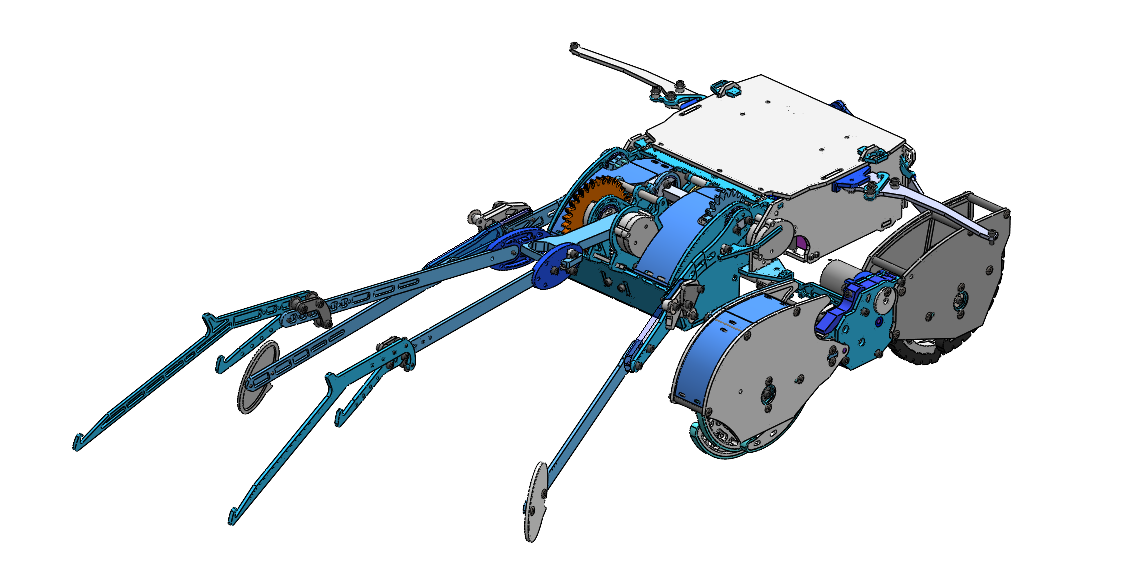

3Dデータ： からっ風ellipse(2025)
※右側の脚ユニットはデータを作っていません




組み方の特長：

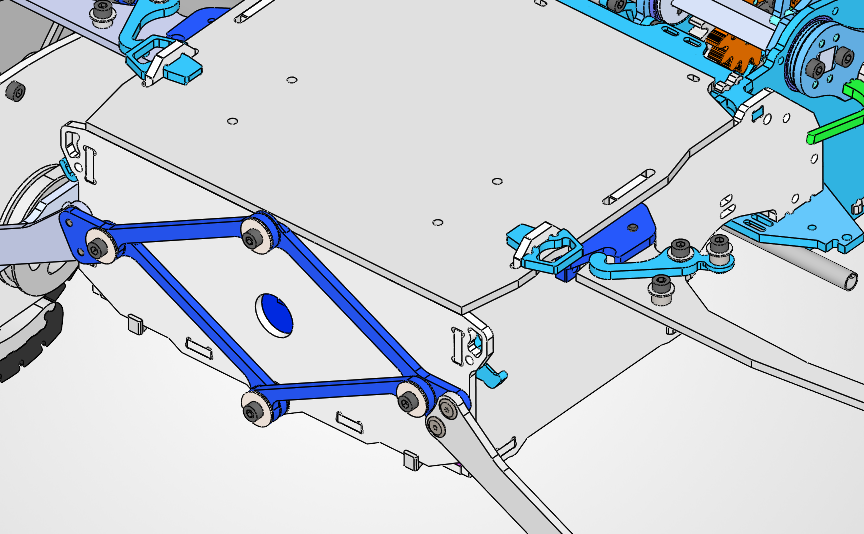

・板を組み合わせる形で、少ないねじで高強度な構造を作れるようにしています

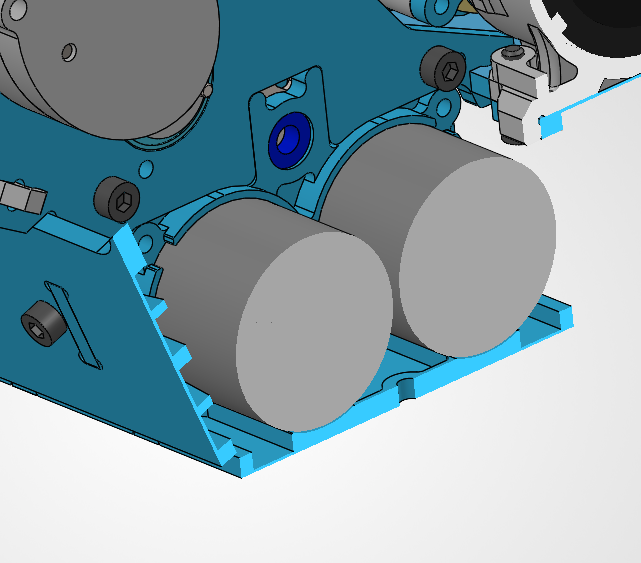

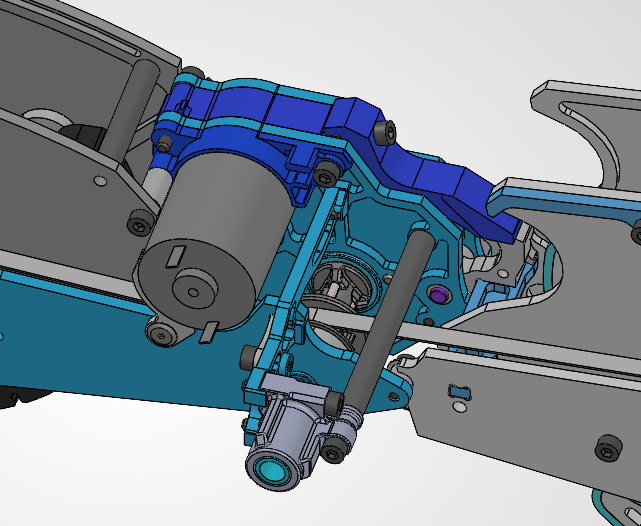

・モータとアルミフレームを接触させることで、フレームに熱を逃がす放熱構造としています。


・高トルクな負荷のかかる構造では、丸棒による締結をなるべく避けています　
　(既製品は除く)

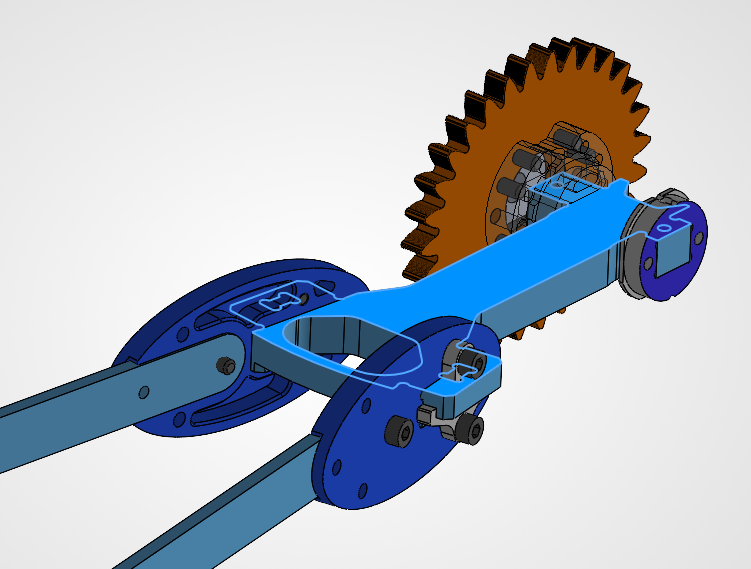

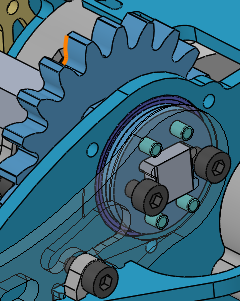

　　　①軸端面に並行ピンを挿して締結する
　　　②四角軸＋四角穴



など



注意事項：
・本データの利用は自己責任でお願いします。利用に関する一切の責任を負いません。
・データのキャプチャ＆公開はご自由にどうぞ
・設計の丸コピーも問題ありませんが、パーツ数が多いので初心者にはお勧めしません。
・データの2次配布は禁止しませんが、できるだけ本記事を紹介してもらえると助かります。
・データ使ったらコメント残してもらえると嬉しいです。(強制ではありません)
・一部部品漏れやデータ破損がありますが、うまく補正して使ってください
