CNCの防音BOX

引っ越しを機に防音BOXを新調したのでまとめます。
作ったのは2021年の話ですが、そこから2年くらい放置気味でした。

2020年まで使っていた初代防音BOXは防音性能が低いのと、
扉を開けるたびに切粉が飛び散るので、何とかしたいと思っていました。

製作の目標は
①防音性能を高める
②切粉が飛び散るのを防ぐ
③作業台が欲しい
④吸音材に切粉が付かないようにする
あたりです。

作ったもの：

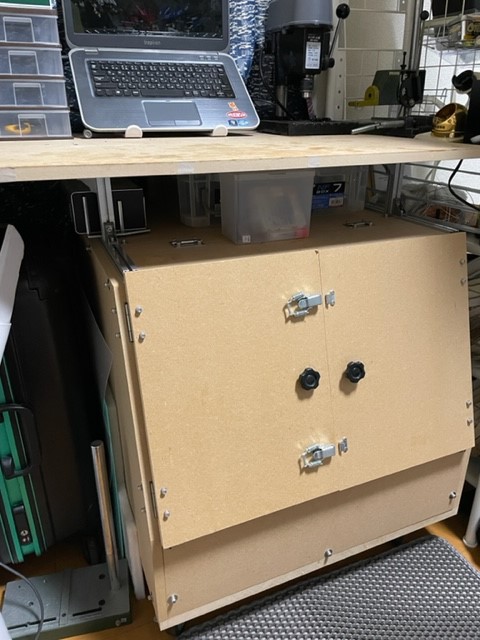

アルミフレームで柱を作り、そこにMDF板をつけています。
こうすることで、掃除の時に分解しやすくしています。

CNCはオリジナルマインドのRD300です。


①防音性能

　底を21m、全周を板厚15mmのMDF＋吸音材で覆っています。
　底に吸音材を貼ると掃除が大変なので、CNCの真下の板の裏に吸音材を入れています。

　また、床に振動が伝わっては意味がないので、防振は力を入れています。
　キャスタを通じて床に振動が伝わらないよう、2段階に制振材を入れています。
　1段目はおまけ程度で、普通の制振ゴム、
　2段目がメインで、ちょっと高めなエアーエアーダンパー(WF4016)を使っています。

　吸音材はYYT吸音ボードの板厚0.9㎝を使用しました。
　この吸音材は厚みごとの性能が公開されているので、厚みを選びやすいのが特徴です。
　（専門メーカーではなさそうなので、どこまで信頼できるかは怪しいですが）

　メーカーのページが見つからないので、性能はwebで調べてみてください。
　参考：　amazonの製品ページ　※amazonなのでリンクが変わる可能性があります
　板厚は0.5㎝と0.9㎝では吸音性能に差がありますが、
　0.9㎝と2㎝は低周波以外あまり変わらないようでした。

　結果として、防音性能はいい感じです。
　A2017を削っていてもあまり気にならないくらいで、
　隣の部屋にいると換気扇のほうが音が大きいくらいです。
　※換気扇の音がとても大きい

　A7075を削ると高音が目立つので、その点は改善の余地ありといった感じです。


②切粉が飛び散るのを防ぐ

　切粉が扉にくっつくと、扉を開けるときに切粉が床に落ちる問題がありました。
　この対策として、
　・切粉が付着しやすいあたりを開閉しないよう壁を作成

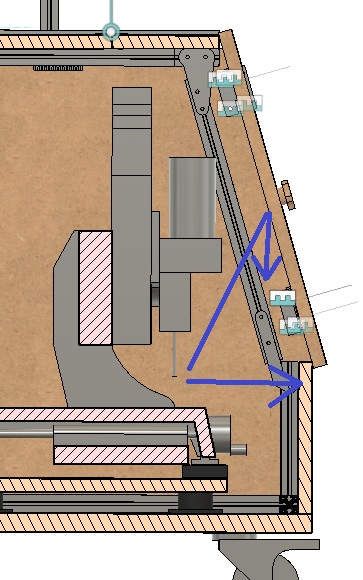

　・扉を斜めにし、切粉が付着しても防音BOX内に落ちる構造
　
　にしました。
　

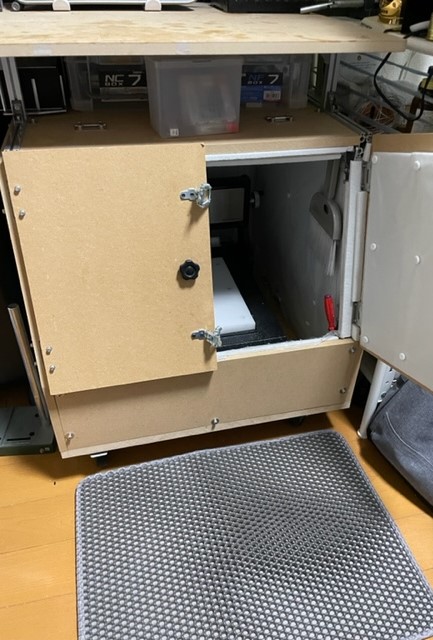

　おまけで、扉の前に猫砂トイレマットを敷いています。
　今日敷いたので、この効果の確認はこれからですね。



③作業台が欲しい
　今まで防音BOXの上で作業していたので、ちゃんと机を作りました。
　板厚15mm＋アルミフレームなので、そこそこちゃんと使えます。
　汚れたり傷がついて使いにくくなったら、新しい板に入れ替えやすいのが良い点です。
　

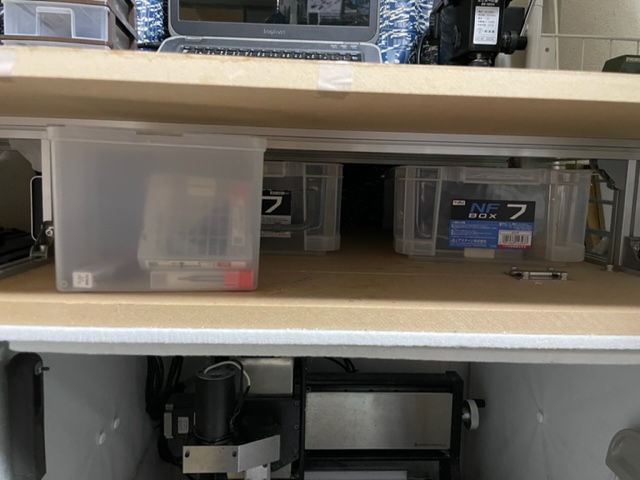

　作業台と防音BOX本体の間にはNCボックス(7)が入るくらいの隙間が空いています。
　いろいろ置けるので便利。


④吸音材に切粉が付かないようにする
　以前はホワイトキューオンという吸音材を使っていたのですが、
　これは切粉が表面に付着しやすい問題がありました。
　特に黒いポリカの切粉がくっつくと、内側が真っ黒に・・・。
　しかも取れないので、悩みの種でした。

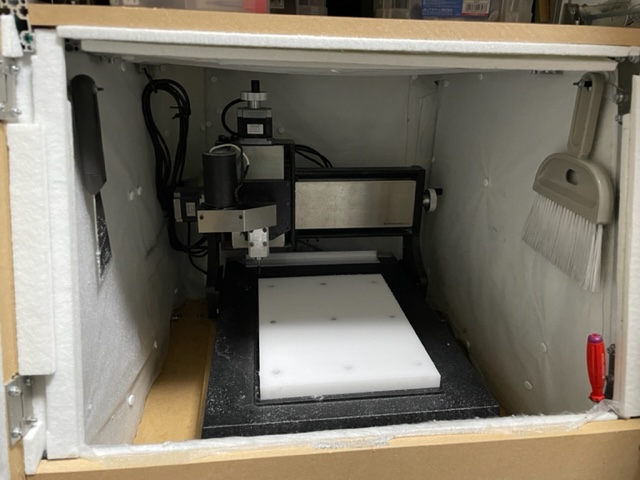

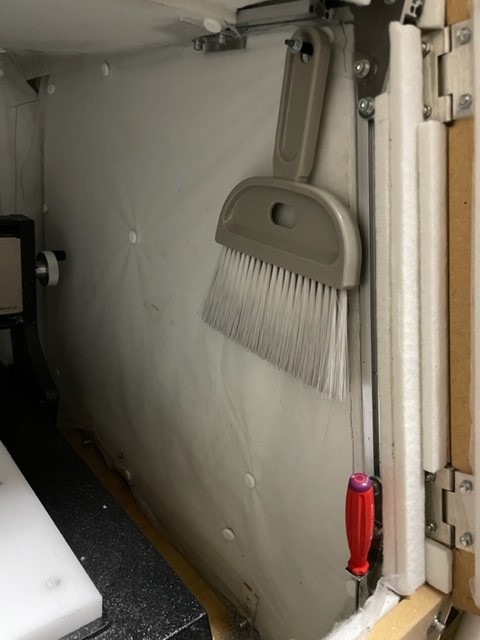

　対策として、今回は内側に家庭菜園用の不織布を貼っています。
　これで切粉が付着しにくいのと、汚れたら剥がせばいいので、メンテが簡単です。




加工について

　MDFの加工はストーリオ様に依頼しています。
　穴無しのカットのみ依頼して、価格は全部で2万円くらい(2021年)でした。
　URL:　https://www.storio.co.jp/materials-and-processing-type/plank-material#index-2
　加工精度は±1.5mmくらいで、特に調整等は必要ありませんでした。
　自分の穴開け精度のほうが悪いので・・。
　精度の資料：　https://www.storio.co.jp/howtodiy/howto_plan



結果
　満足度の高い防音BOXになりました。
　作業性は非常によくなり、音も気になりません。

　使っていて気になった点としては
　・熱がこもる
　・扉を開けないと中の様子が分からない
　の２つで、特に熱のほうは対策しないとスピンドルの寿命に影響しそうです。
　保冷材でも貼って、アルミフレームを冷やそうかなと。


3Dデータ
　３Dデータも公開します。
　防音BOXで悩んでいる方がいましたら、参考までに。

　【注意】
　実物で調整しながら作ったので、部分的に３Dデータと実物の形状が違います。
　また、自分で使う用途のため安全には最低限の配慮しかしていません。
　使い方によっては、指を挟むなどけがの恐れがあります。
　本データの利用は自己責任でお願いします。
　以上に同意いただける方のみご利用ください。

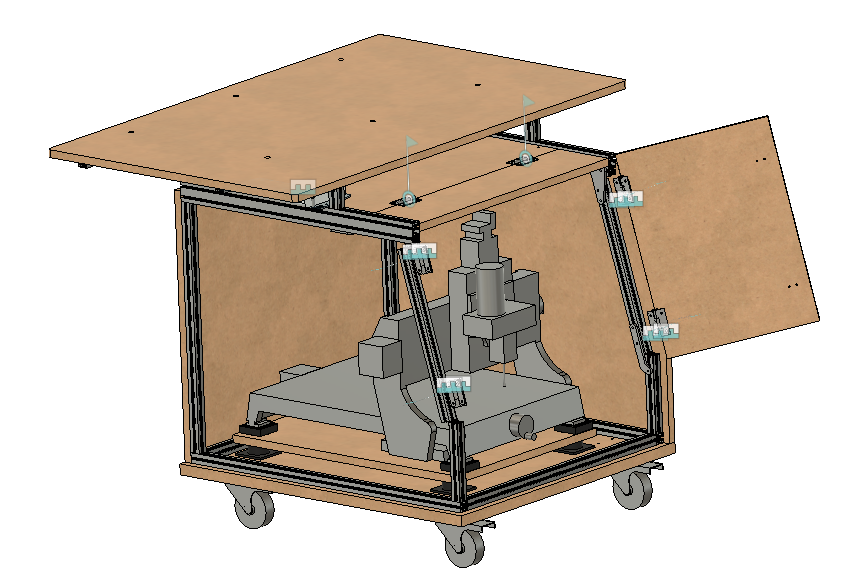

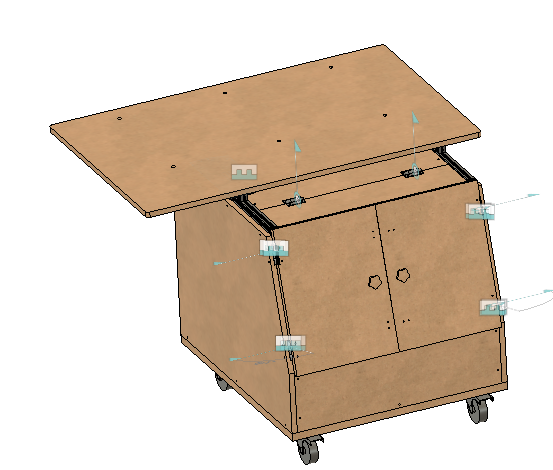

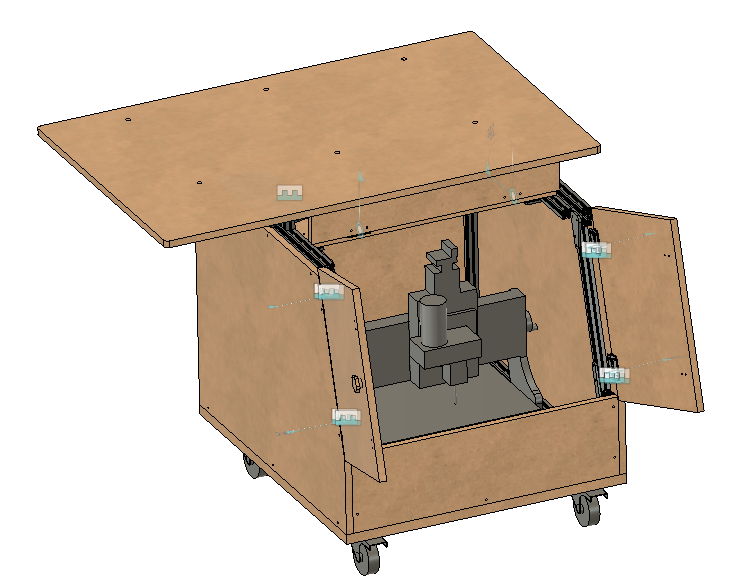

　３Dデータ：　CNC防音BOX.iges



　Fusion360で木材テクスチャを使うと中間ファイルに対応していないらしく、
　色は真っ黒になっていると思います。

以上
