うしとら足

あけましておめでとうございます
＆かわロボアンテナ登録ありがとうございます。


な、わけでうしとら足解説その１
足りない説明は脳内補完で頑張ってくださいな。

まず下準備をします。

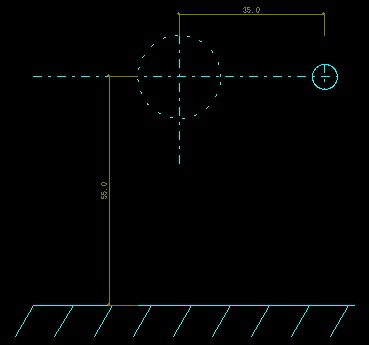

自分の場合、スライダまでの距離35mm、クランク半径10mm、クランク中心軸から足先まで55mmの足がほしいので、下のような図を書きます。
右の丸がスライダの位置、真ん中のでかい丸が半径10mmのクランク奇跡です。



つぎに、フツーに疑似ヘッケンを書きます。

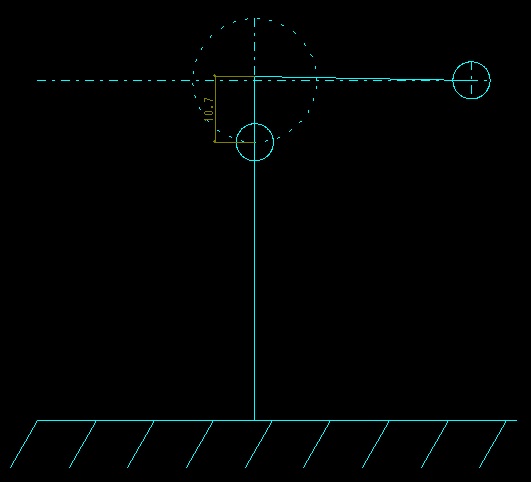

ちなみに、自分のはクランクから揺動節まで10.7mmのいわゆる0.7mm上げヘッケンです。
0.5mmくらいまでは動くのを確認しましたが、別にそんな振り幅いらないのでこのくらいで。
逆に上げすぎるとうしとら化するときに問題が出てくる場合があったりなかったり


①クランクが一番右
②一番下
③一番左
のときの疑似ヘッケンを書きます。これはフツーに書いてOKです。

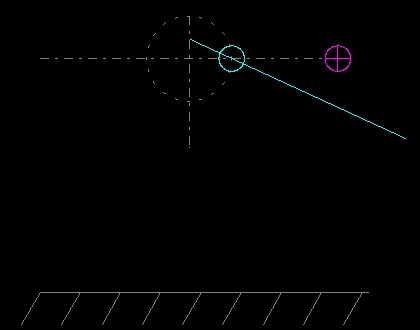

スライダを書きます。
ここからがちょっと独自。

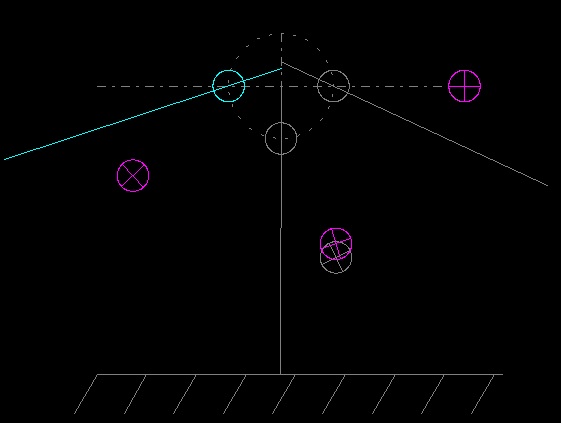

クランクが一番左（揺動節に近いとこ）の節の中心に印（図だと赤）を付けます。



上で書いた印を消さずに、右、下、左と移動させて印を記録していきます。
この赤いマークがスライダ曲線になります。

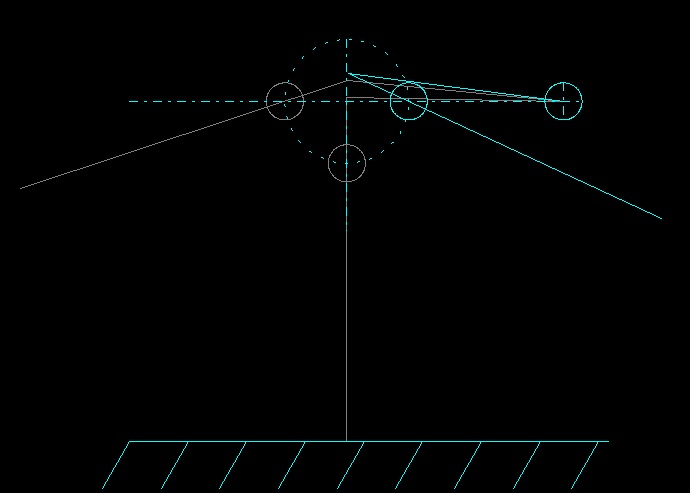

あとは３点を円弧でつないで足先を書けば、疑似ヘッケンリンクをスライダで再現できました。
円軌道でないので、足先を適当に書くと振動します。（図は適当です）


多分計算からスライダ軌跡を求められるけど、自分はこの方法で書いています。
ちなみにスライダ曲線の中心位置は、疑似ヘッケンのときの関節位置になります。

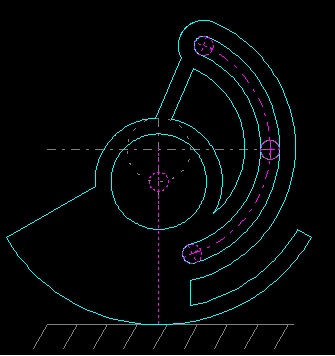

後は、１２０度の間、スライダ軌跡をクランク中心と同心円にして
切り返し点まで適当につなげれば完全円軌道のスライダ足が作れるのでお試しあれー
（その２に続く）

自分は足幅3mmのベアカム6mmの3相で、足だけだと横幅18mmの薄足です。
（足裏もっと太くしたい）


（めんどくさくならなかったら）続く
