タイミングプーリ(S3M)の歯先書き方

更新日:2014/01/02
いままでタイミングプーリーの書き方を間違えていたので、今後間違えないようにメモです。
この書き方も間違えてるかもしれませんが・・
ミスミのカタログを見ながら書いています。

下準備
 O.D.の円を書きます。
 0.25㎜外側に長さ1.95㎜の直線を描きます。
 この直線を基準に歯先を書いていきます。



歯先を書く
 先ほど書いた直線の両端からR1.975mmの円を書きます。
 また、O.D.より内側に1.11㎜オフセットした円を書きます。

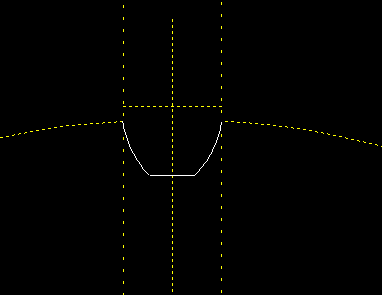

線をつなぐ
 さっき書いた3つの円とO.D.をつなぎます。
 これが刃先の原型になります。



面取りと切り下げ
 カタログに従って面取りします。
 歯の根本はエンドミルの切り残しも考えて少し切り下げておくといいかも


複製してプーリーを書く
 歯を複製してこんな感じに



作る

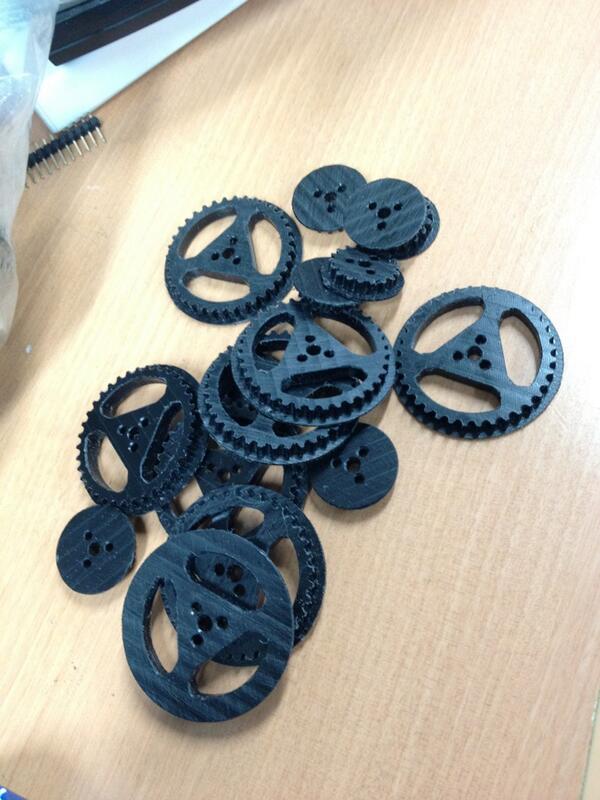

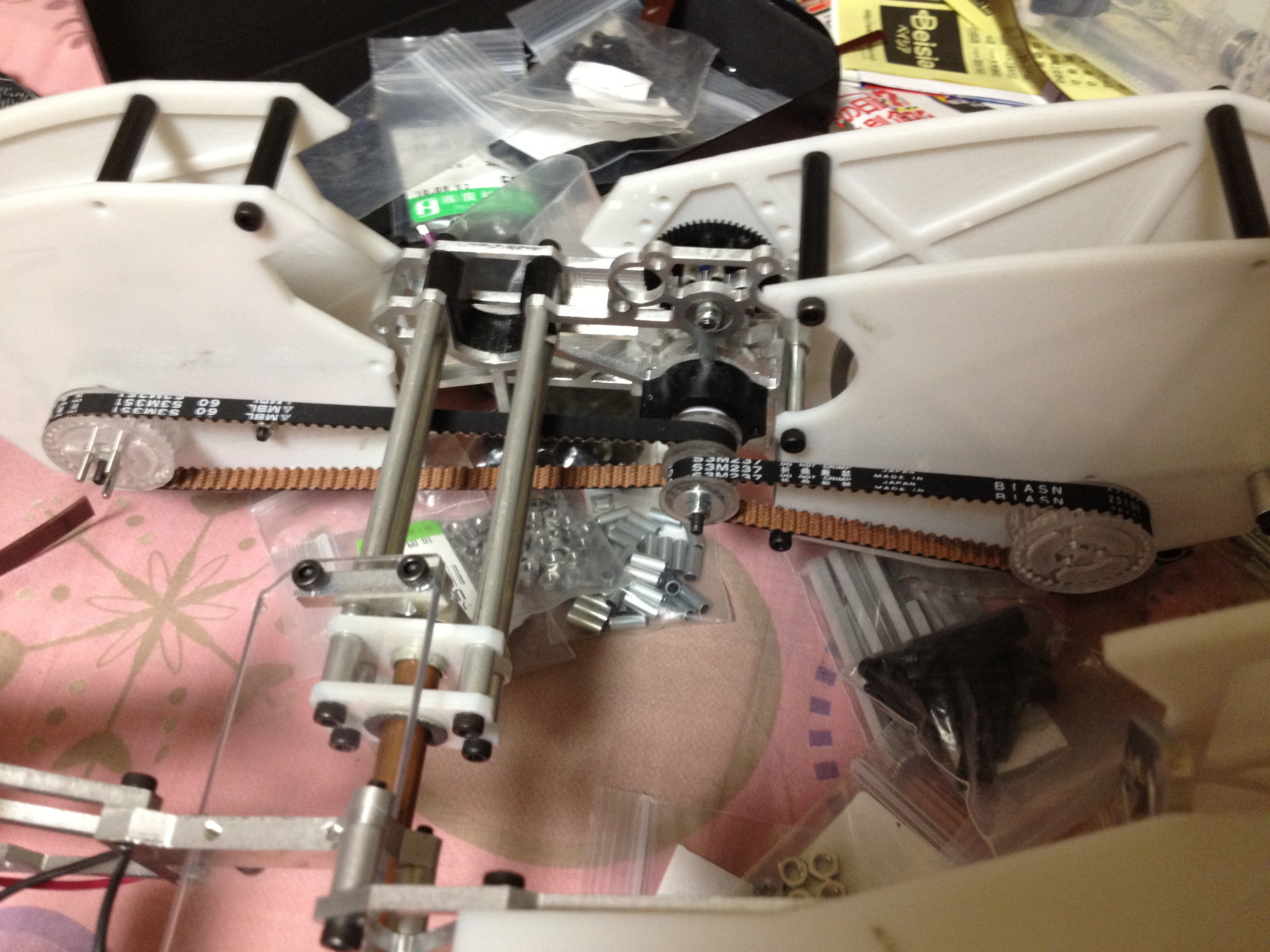

 切削して完成
 2枚1セットで使います。



性能などは既製品を買った方がよいですが、軽さや取り付けやすさで重宝しています。
そこそこ回ればいいやって人にはお勧め。
PR

部品購入先

更新日:2014/01/09
KMTベアリングを追加

今まで利用した購入先をまとめていきます。
とりあえず以前のブログで書いたものを記入しました。

---- 材料 ----

アクリ屋
 ・http://www.acry-ya.com/
 ・ポリカ等の樹脂を切り売りで購入可能

はざい屋
 ・http://www.hazaiya.co.jp/
 ・ポリカ等の樹脂を切り売りで購入可能

CUTPLA.com
 ・http://www.cutpla.com/
 ・POM等の樹脂を切り売りで購入可能
 ・追加料金で厚みを指定できるので、t=3㎜のPOMとかを選べる

秘密基地
 ・http://www.rakuten.ne.jp/gold/auc-himitsukichi/
 ・金属材料や工具を販売
 ・六角棒を買う時によく使う

ひーくんの材料屋さん
 ・http://blog.livedoor.jp/hinode_hai/
 ・料金の参考:http://blog.livedoor.jp/hinode_hai/ひーくんの材料屋さん.pdf
 ・かわロボでおなじみの日の出製作所が運営
 ・白銅から材料が届く
 ・t=3mmのYH75とかが買える

---- ねじ ----

ねじno1.com
 ・http://www.neji-no1.com/
 ・多種のねじが安く買えます。
 ・今はここのM3スクリューキャップ クロクロメートを使っています。

浅井製作所
 ・http://nejikouba.com/
 ・「ねじなめんなよ」でおなじみ
 ・特注可能で低頭ねじも安い

---- スペーサ ----

廣杉計器
 ・http://www.hirosugi.co.jp/
 ・スペーサやワッシャー、ねじを買えます。

ウィルコ
 ・http://wilco.jp/
 ・スペーサやワッシャー、ねじを買えます。

---- 工具 ----

ファクトリーギア
 ・http://factory-gear.com/
 ・マニアックな工具を販売
 ・カタログを持っていくと取り寄せてくれます

---- その他機械系いろいろ ----

モノタロウ
 ・http://www.monotaro.com/
 ・ホームセンター的なもの
 ・工具やねじ、材料などいろいろ買えて重宝します
 ・TRX極低頭ねじがお勧め

オリジナルマインド
 ・http://www.originalmind.co.jp/
 ・中古の面白いものから材料、CNCまでいろいろあります
 ・POM板の厚み精度がいいのでお勧め

KMTベアリング
 ・http://www.kmt-online.com/
 ・後輩のオススメ。ベアリングが安いらしい

---- 電子部品 ----

秋月電子通商
 ・http://akizukidenshi.com/
 ・電子部品といえばここ。というレベルで有名な店

千石電商
 ・http://www.sengoku.co.jp/index.php
 ・秋葉原に行くとよく寄ります

なんとかかんとかG-R-C

我らが母校の群馬高専ロボット研究会のHPをリンクに追加しました。

こちら↓
http://grcc.hotcom-web.com/wordpress/

よろしくお願いします。


http://grcc.hotcom-web.com/wordpress/?p=571
こんな感じのデータとか公開していて面白いと思います。

ではではー

あけましておめでとうございます

明けましておめでとうございます。

去年は平均して月2回以上は仙台-東京以南を往復するというなかなか距離感狂う一年でした。
東京から仙台って近いんですね。

大ロボ、高専ロボコンは審判をさせていただいて、予想以上のハードワークに驚いたり、頑張っている選手を近くから見れたり、瞬間的な判断が求められたり等、色々と勉強になりました。

テレビ的には天テレ、大学ロボコン、高専ロボコンとこれまでで一番テレビに映った年だったりもします。

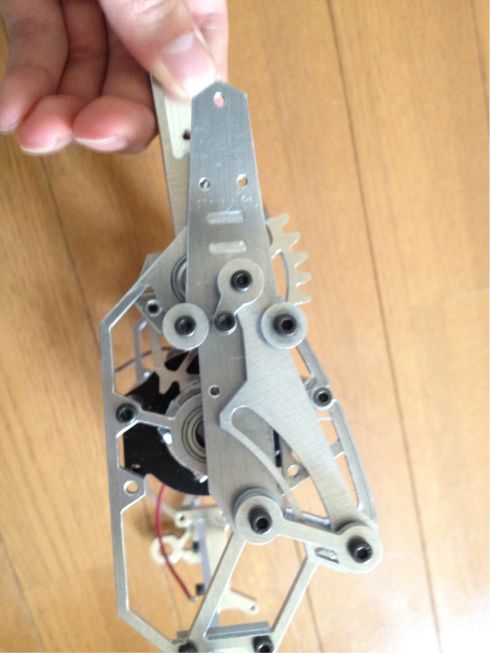

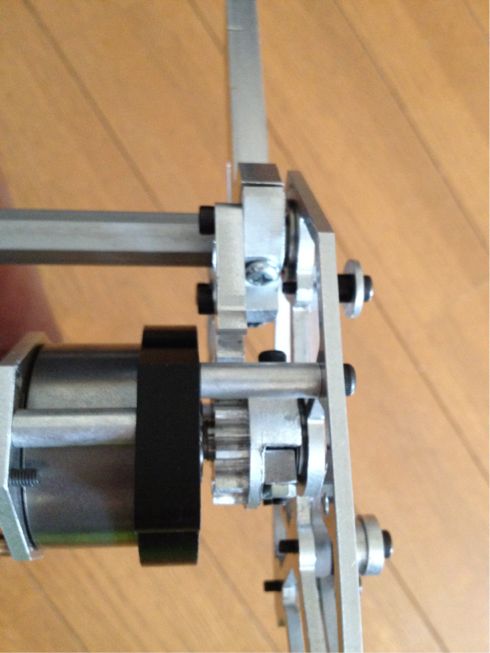

かわロボは・・・まあ、いつも通り動いたり燃えたり動かなかったり負けたりで、あまり変化が無かったですが、
今年はついにマイコン載せましたし、なにか変化ある一年にしたいですねー
具体的にはまともな試合できるようになりたい

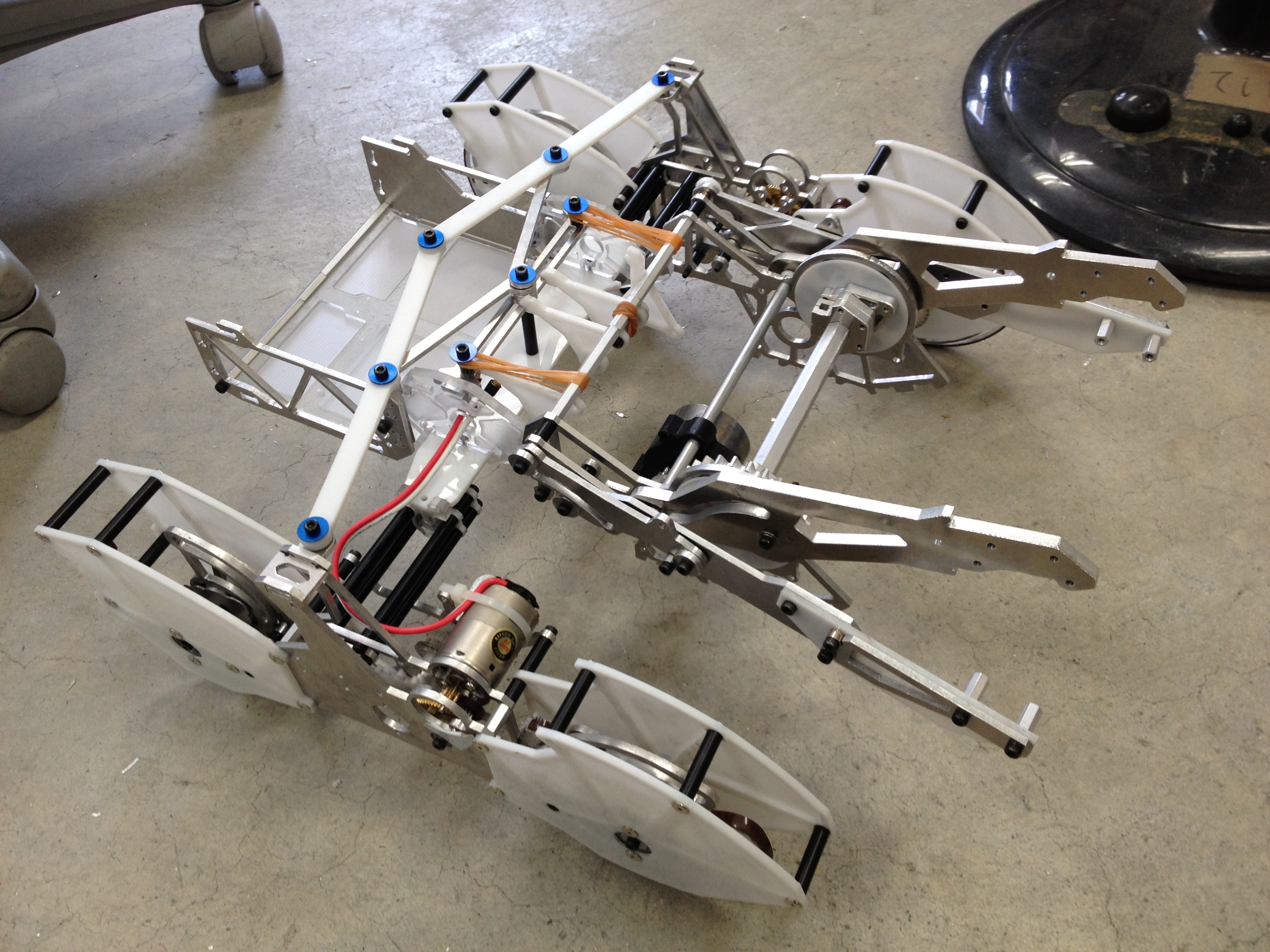

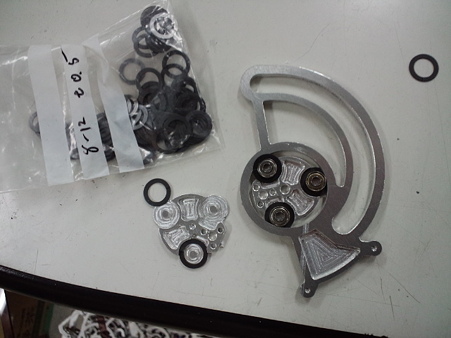

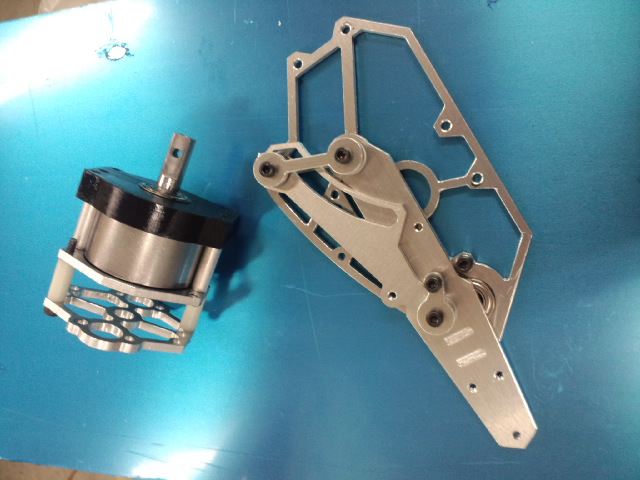

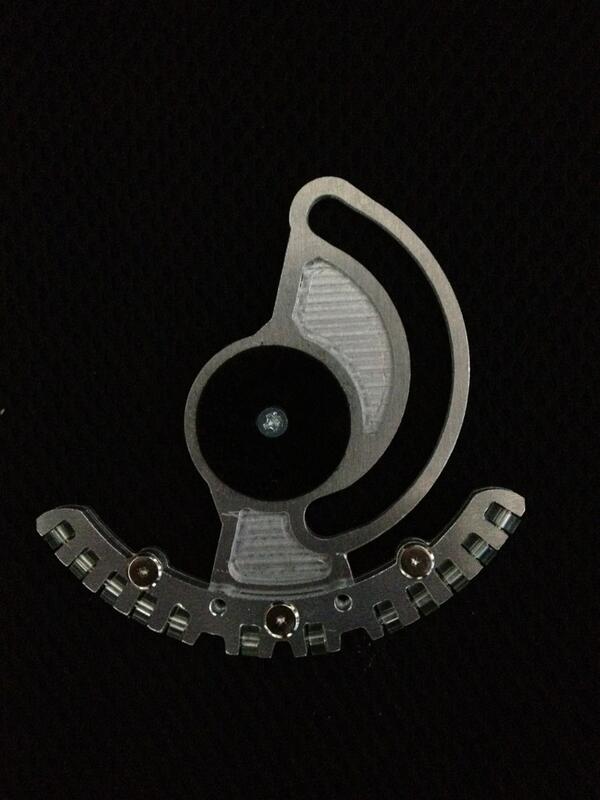

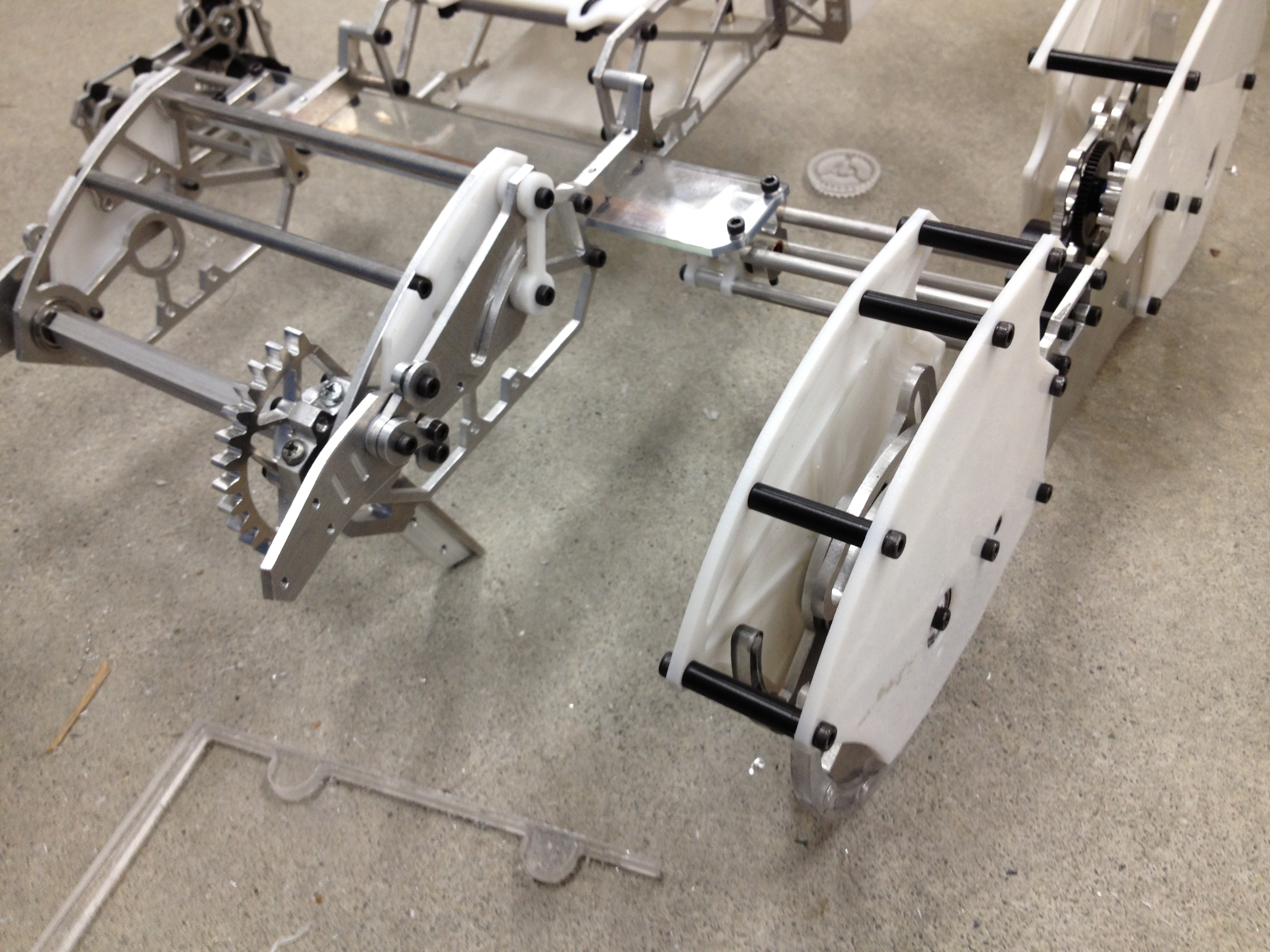

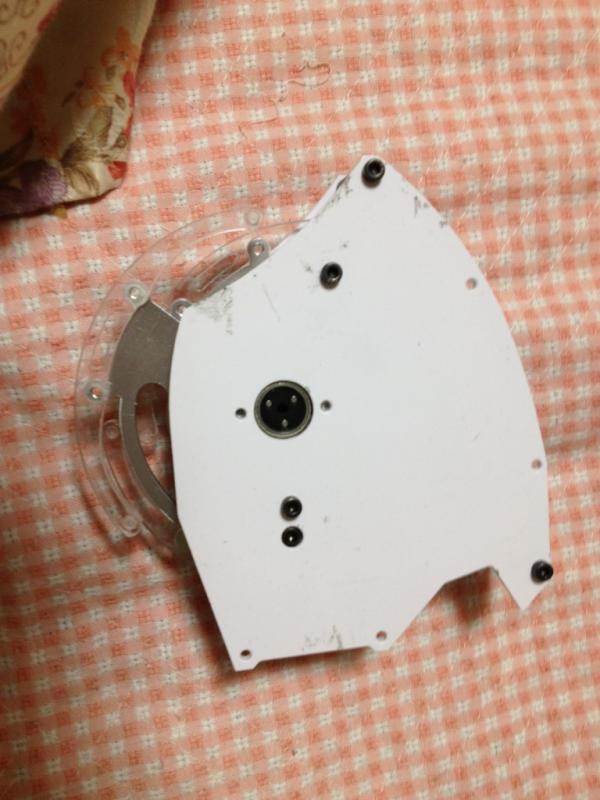

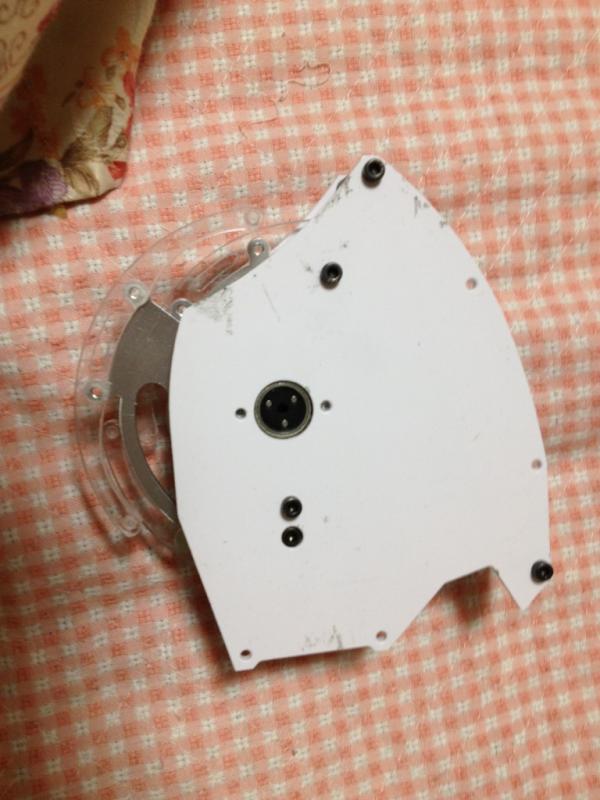

気分転換ついでに来年の脚を今から削っています。
久々に寸法が変わったのでちょっと楽しみ。



というわけで、今年も一年よろしくお願いいたします!
さて、修論修論・・・っと

新しい回路

回路できましたー。



左についてる黒いのがDCDCです。
電源準備してなかったので動作確認はまだ・・
電源入れた途端LEDは壊れてコンデンサが爆発する可能性もw

回路の仕様としては、
電源: モータ用バッテリから6.6~7.2Vを引っ張ってくる
  サーボ電源はそのまま利用、回路(mbed,受信機)電源はDCDCで5Vに落として利用
センサ:エンコーダAB相 1つ
受信信号:max6ch
ESC接続数(pwm出力):max4つ
サーボ接続数:2つ(直接基盤に刺せる数)

といった感じ。
ピンソケットの3*6が受信機に合わなかったのでどうするか悩み中・・・。


とりあえずこれが動けば電源系は安心なので、あとはサーボ周りだ―。
来年までには駆動の伝達系も効率上げておきたいところ。


あとかわロボのフットボールは出られなくなりました。
内定者研修かぶったー

まあマシン壊れなくて済んだと思えばいいことなのかなw

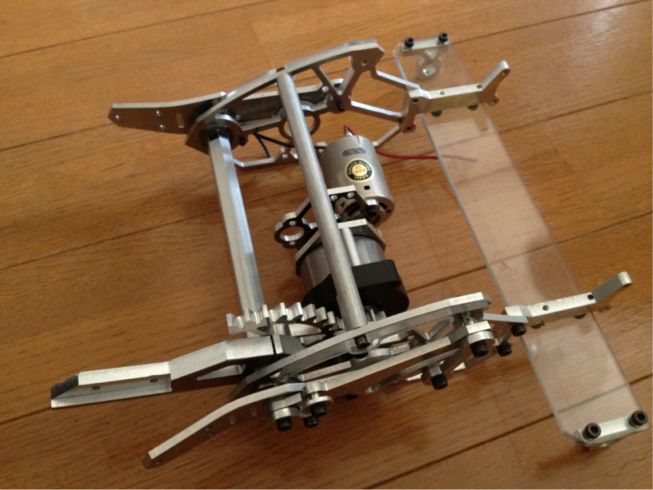

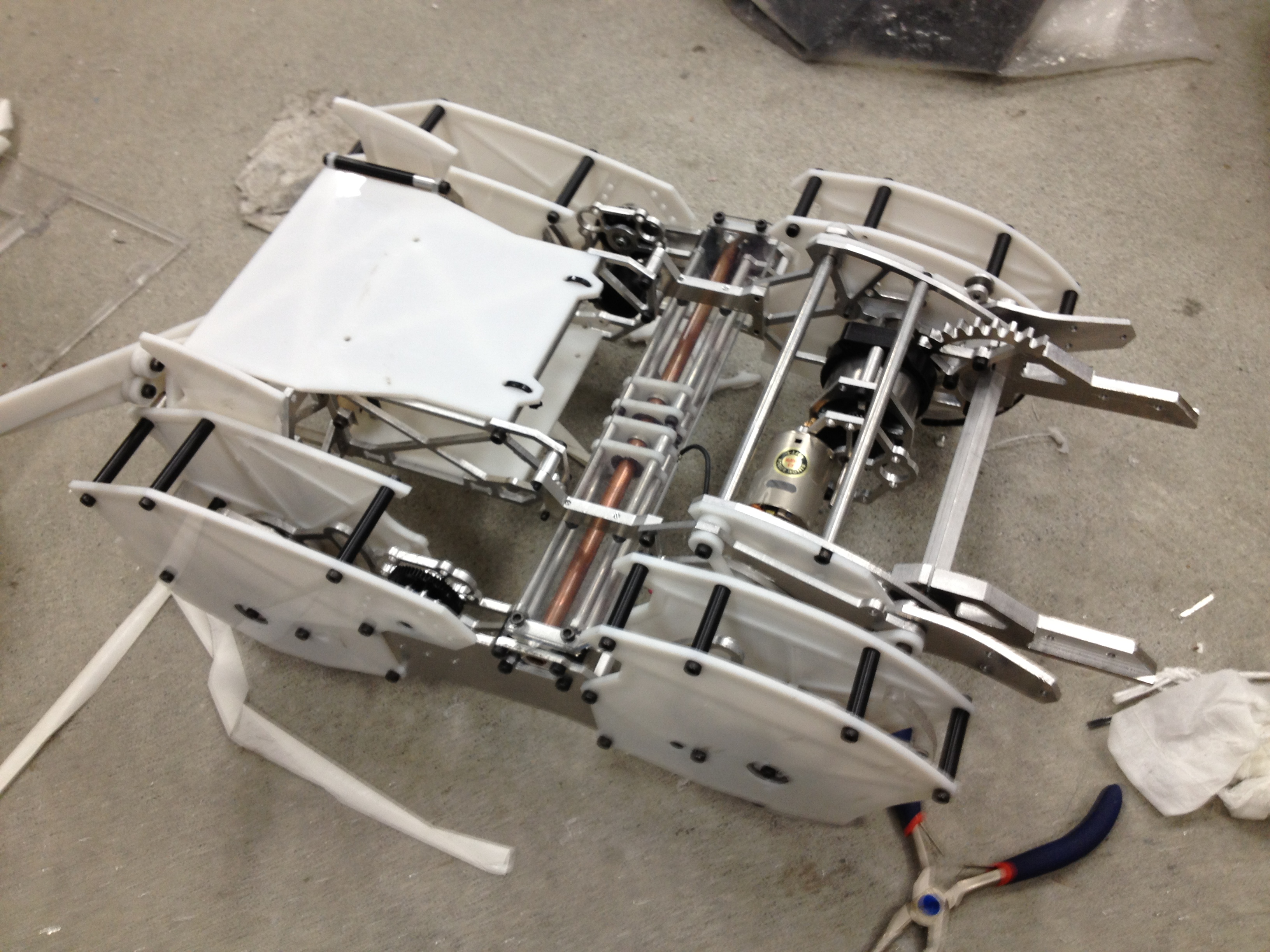

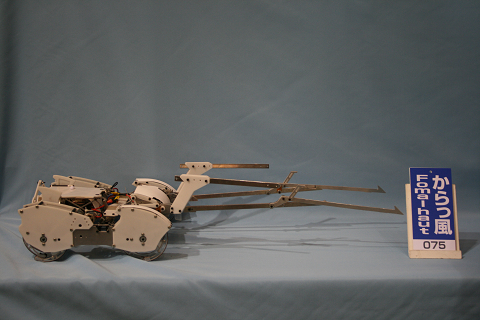

からっ風だとブラシレス回転シールドには耐えられない・・・・

ロボフト、ネタとしては回転シールドすげーってなったんだけど、
破壊力と試合的にはただ体当たりしてくるマシンのほうが怖かったなあ
あれ、人が蹴っても壊れないんじゃないだろうか
