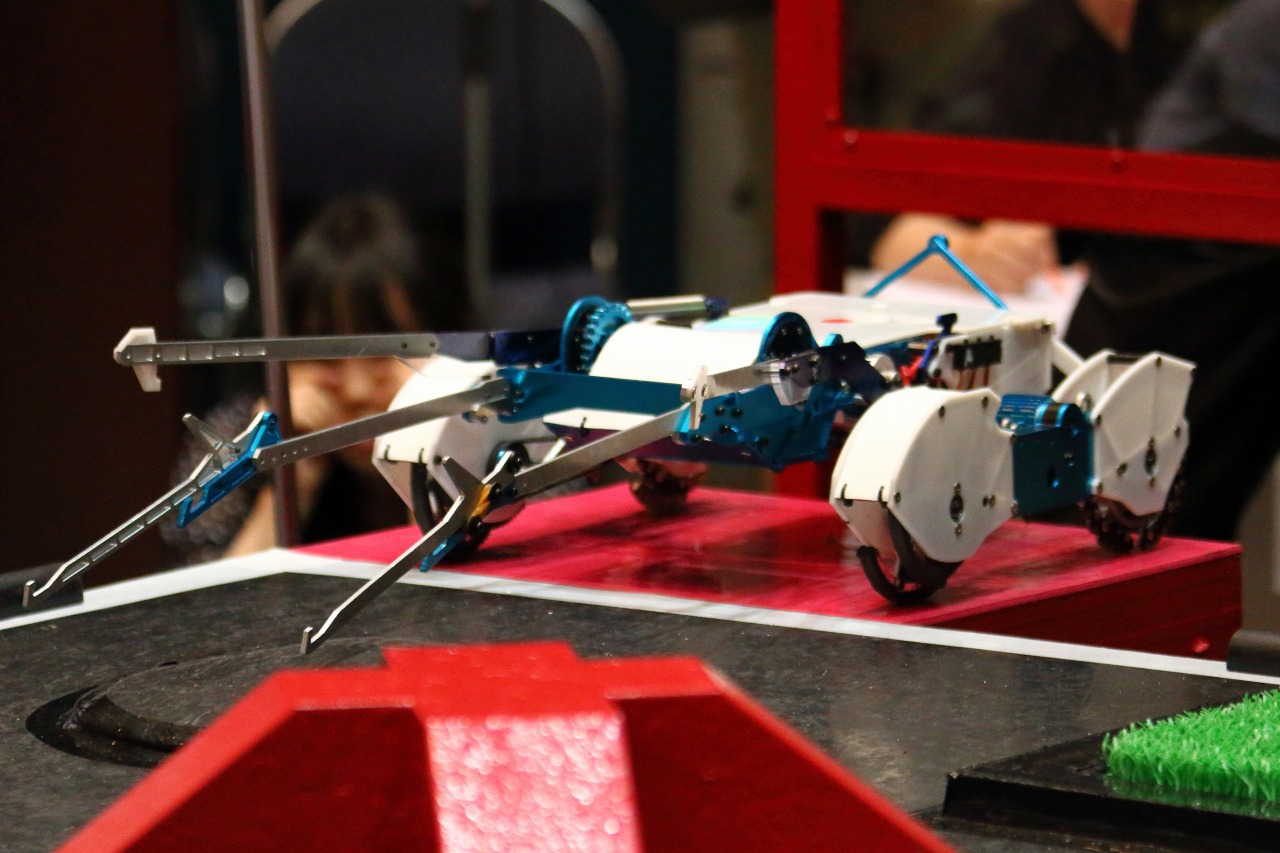

からっ風SS 2024年版

かわさきロボット競技大会のロボット からっ風SSのまとめです。

今年は今までの集大成ということで、やっと壊れにくい機構になり試合できるようになってきました。
来年からルールの大幅改定ということで、今の構成は今年で最後かもしれません。

※CADデータは一部未完成だったり、写真と微妙に違うところもあります





◆コンセプト
いつも通り、長いアームでスタートダッシュを決めれば
 ・相手が大型 → 倒立スタートが終わる前に攻撃できる
 ・相手が小型 → リーチ差で有利
となり、強いでしょ。という発想で作っています。
(最近は大型機もスタートが早くなって有利を取りにくいですが)

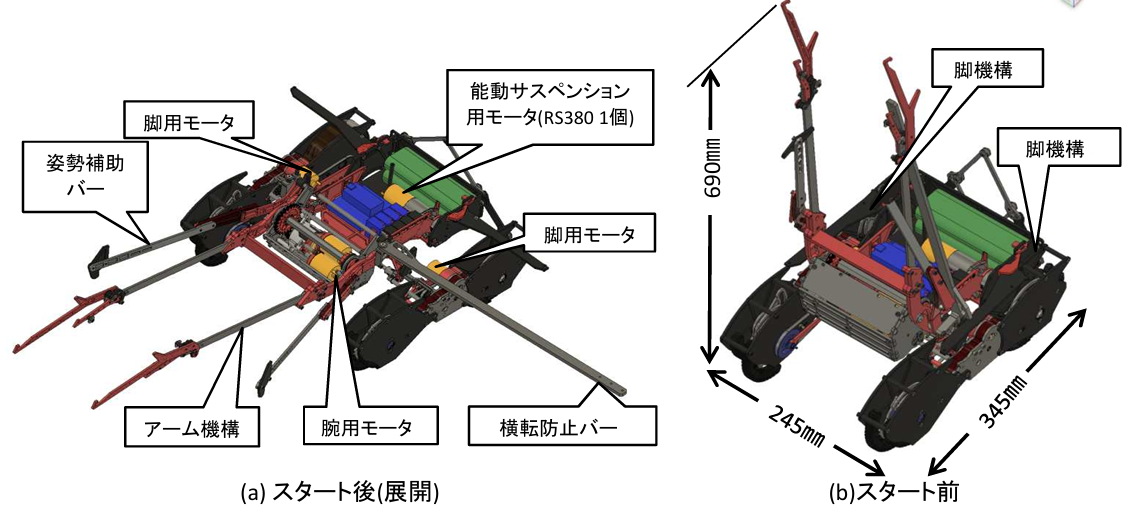

スタート姿勢から大きく展開するのが一番の特徴です。

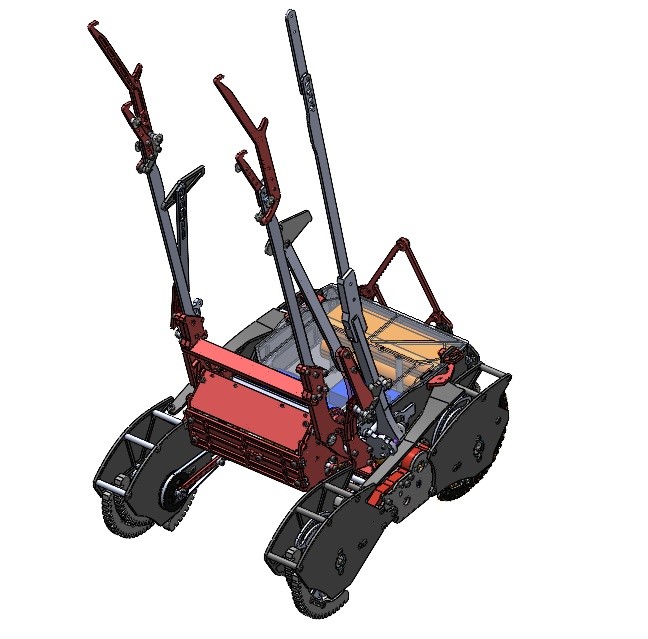

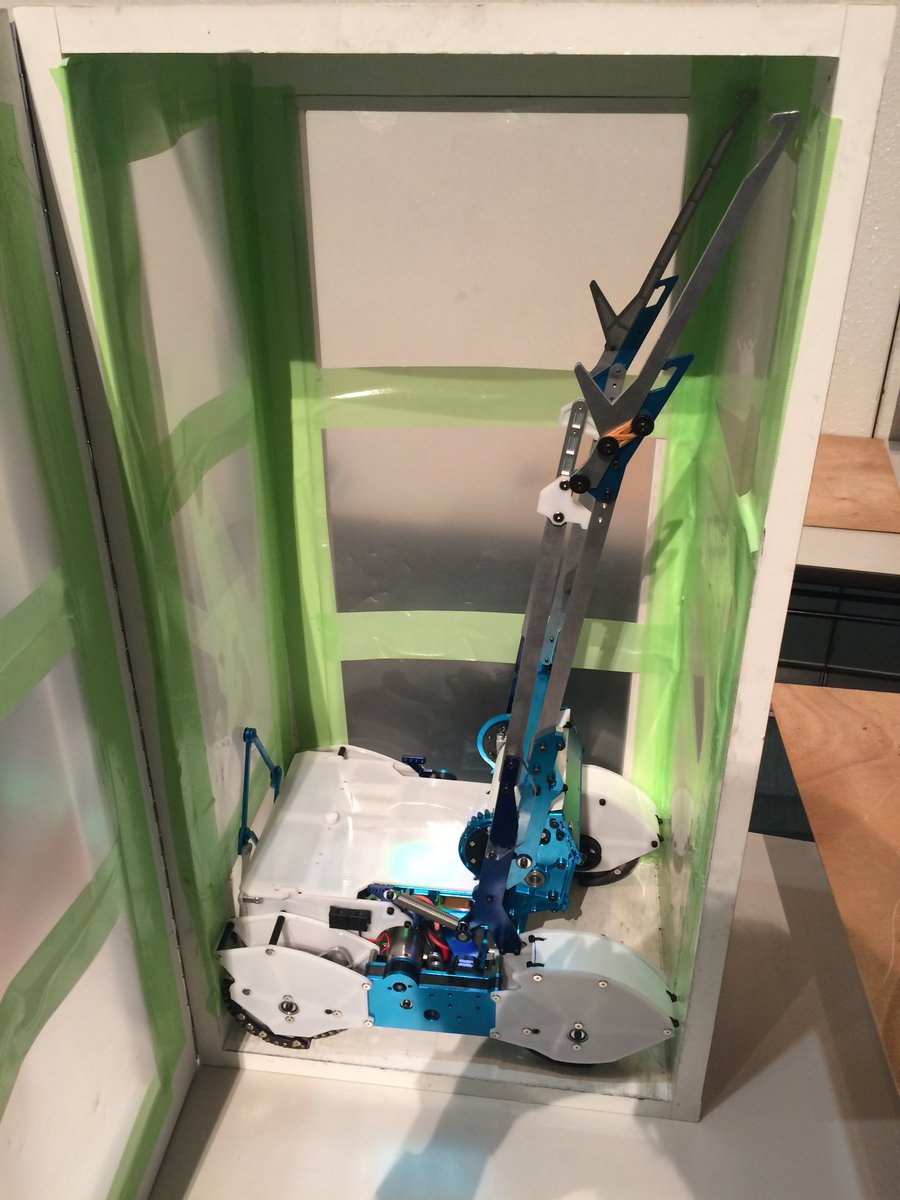

   戦闘姿勢      スタート姿勢

基本的な構造や技術要素としては
・アーム:ロングロッド2本(スライダリンク)
    +カウンタ稼働機構(能動サスペンション)※アームの補助機構

・脚: うしとら脚12脚(スライダリンク)
     後足:オムニホイール 前足:ウレタン
・その他:
  横展開機構
  リンク式サスペンション
  サーボ制御、姿勢制御補助、スタート補助(マイコン)

となっています。

リンクサスやロッドは第12回大会で優勝した「舞姫」の影響を受けています。
以前ロボコンマガジンで特集されていました。

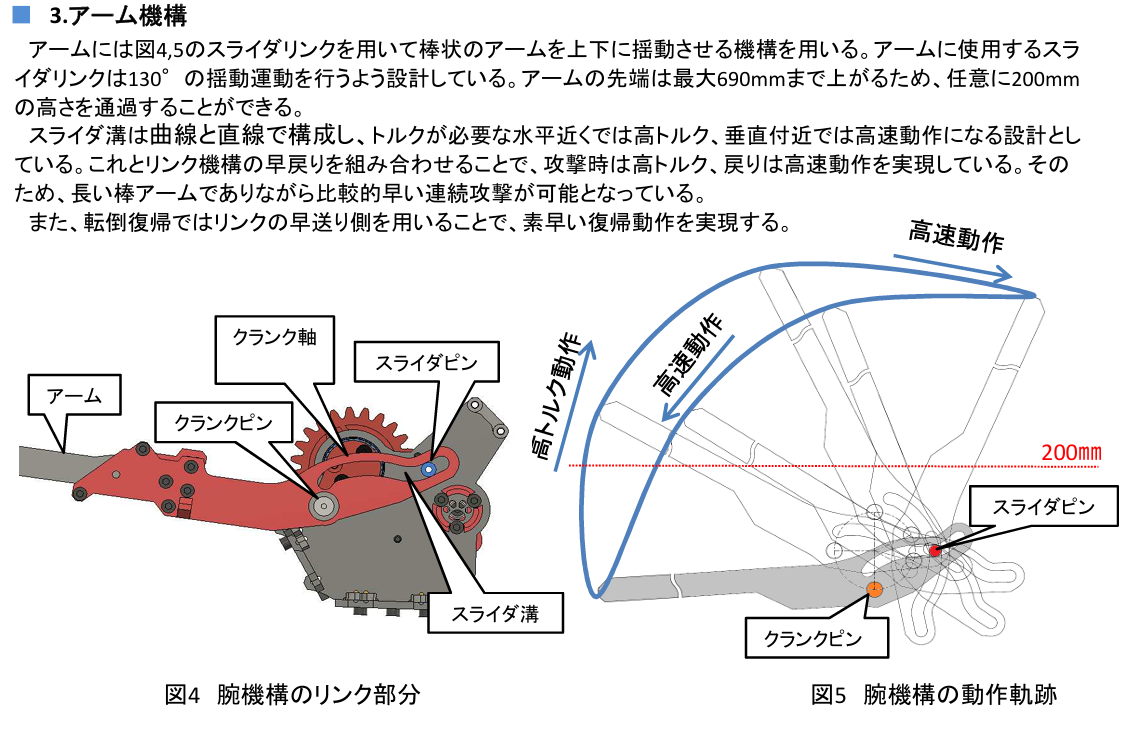

◆メインアームのリンク
詳細は企画提案書参照。
書き方は2016年の記事参照です。→ スライダリンクの設計方法


数年ぶりにリンクを見直し、アームの振り角を小さくしました。
このリンクの特徴の一つに、アームを振り上げた後、リンクの早送りで戻せるという特徴があります。アームを振り上げた後のスキを小さくできるのがメリットです。

ただ、この振り上げ→早送りの反転動作があまりにも早いため、本体が浮き上がるレベルの衝撃が入ることが問題になっていました。
特にアームギヤボックスごと上下に動かす可変機構へ衝撃が入るため、ここの強化と衝撃の低減で数年間苦労していました。
ショックアブソーバーをつけたり、角加速度制御を入れたりしましたが、なかなかうまくいかず。
最終的には上記の振り角修正と角加速度制御で反転時の衝撃を減らし、自作ギヤボックスを強化して壊れないようにしました。


<アームリンクの問題点>
上記の反転動作の衝撃が大きいことに加え
水平付近が減速リンク、垂直付近が倍速リンクになっているため、
水平付近しか大きなトルクが出ないというのがデメリットになります。
あとリンク比の設計が非常に面倒でした。

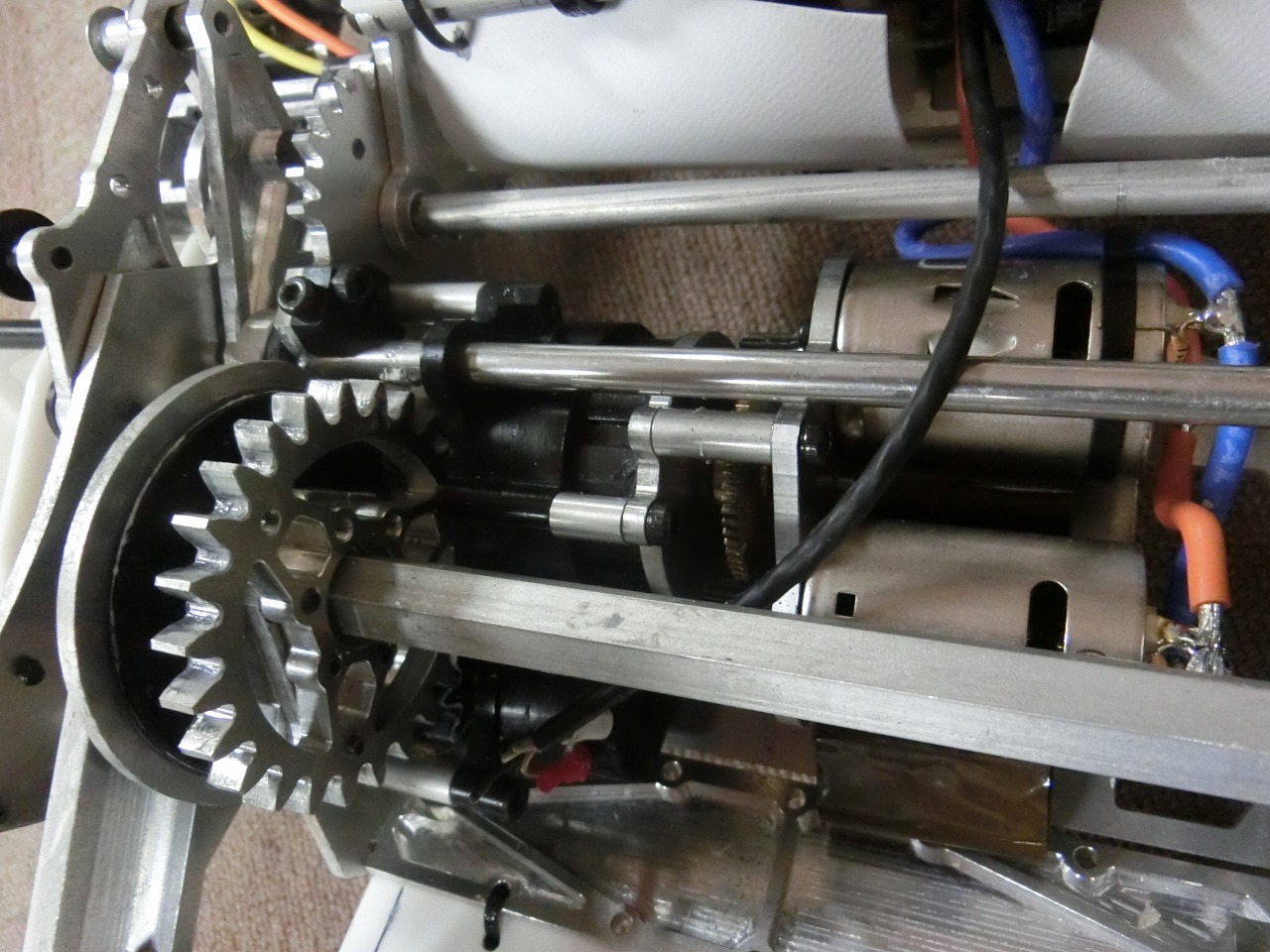

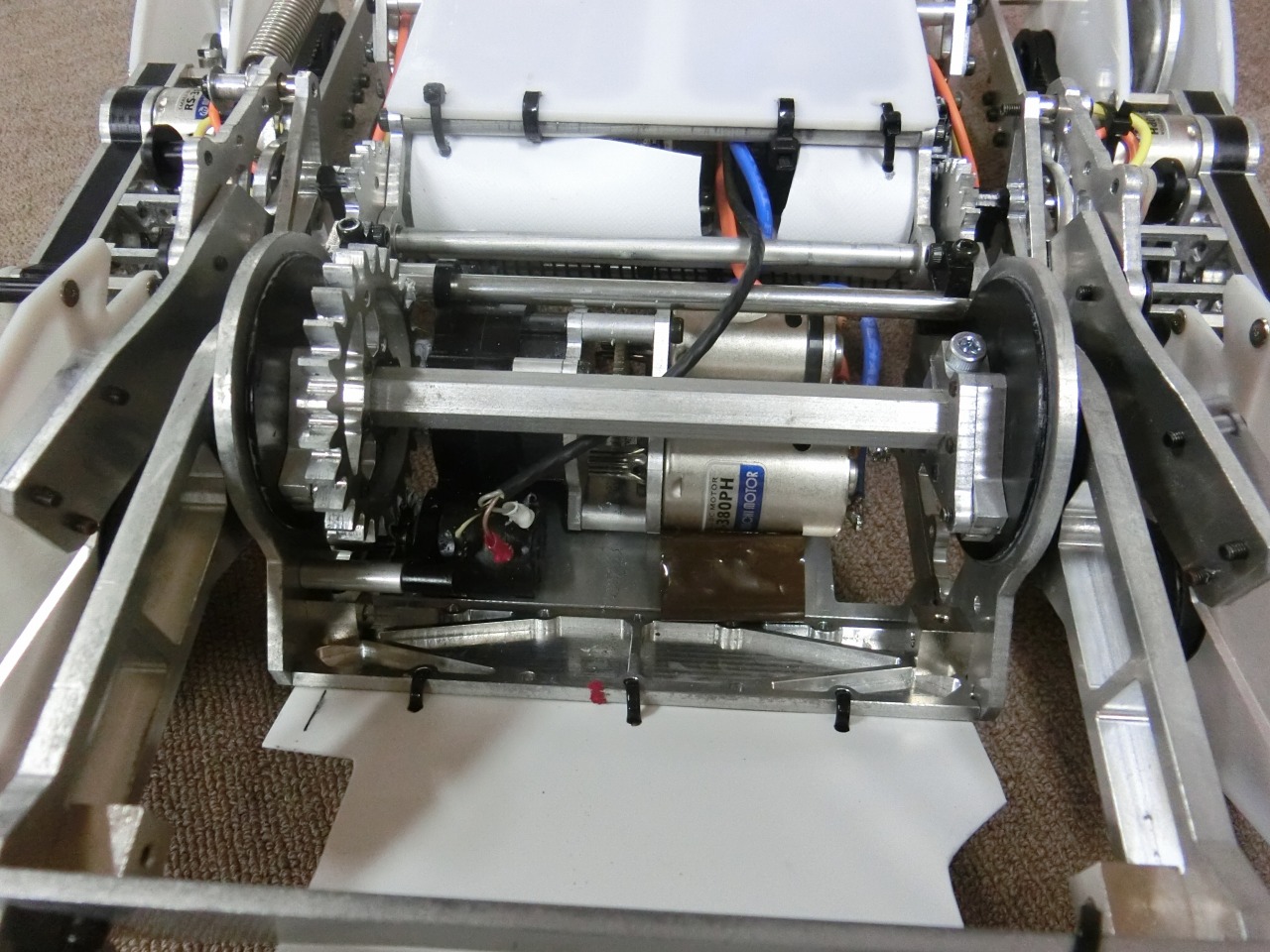

◆アームギヤボックス
ギヤで190まで減速し、スライダリンクでさらに2倍(水平付近)にしています



モータ: RS380 3個
1段目:
  小歯車: m0.5 歯数14(RC用モータピニオン)
  大歯車: m0.5 歯数58(教育歯車)
2段目: KUギヤボックス 1/24 ※ツカサ電工製ギヤードモータの一部
3段目:
  小歯車: m2.0 歯数12(アルミで自作)
  大歯車: m2.0 歯数23(アルミで自作)
4段目: スライダリンク

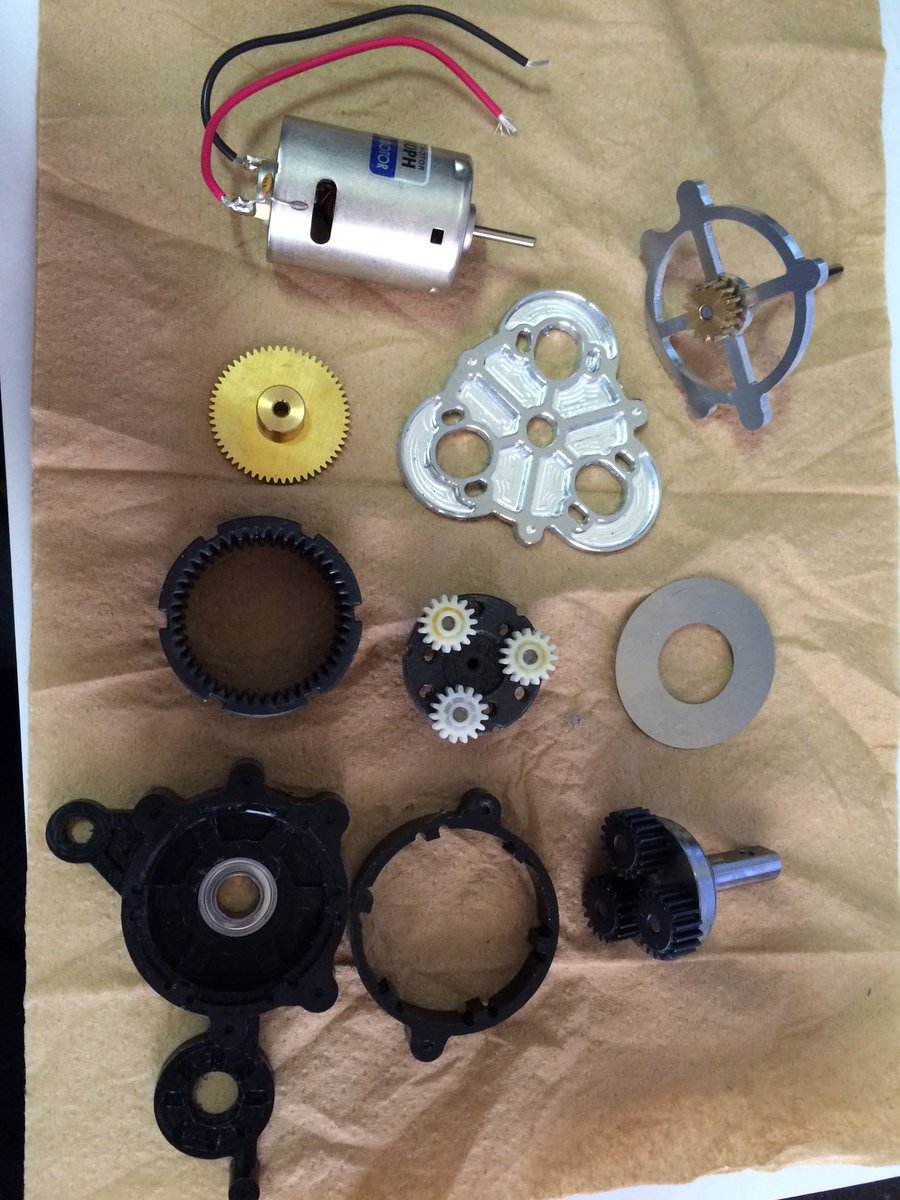

KUは遊星ギヤボックスで、非常に頑丈です。→過去の作例

外側のケースを外してギヤだけ使用することで、フレームもコンパクトになります

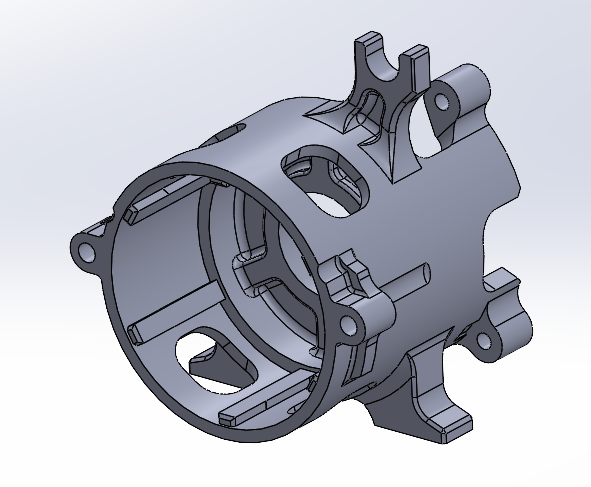

こんな感じの部品をナイロン焼結の3Dプリンタで作って、うち歯車をはめ込んでいます。

ギヤ比はいろいろありますが、ギヤ比に応じて中の遊星の段数が違うのが注意事項で、
今回のように無茶な使い方をする場合は2段のギヤ比(1/36まで)を使用するのがおすすめです。
また、遊星は出力軸が片持ちになると非常に弱いため、出力軸の端もベアリングなどで支持したほうが良いです。

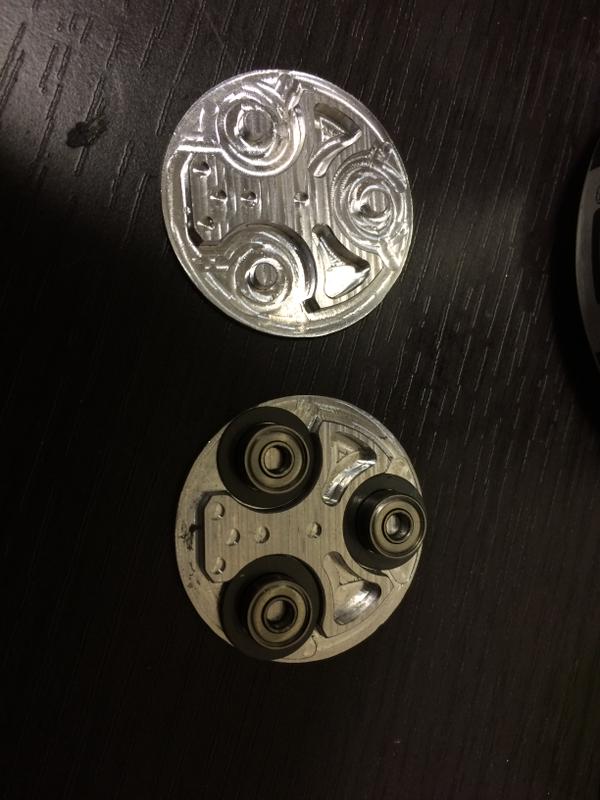

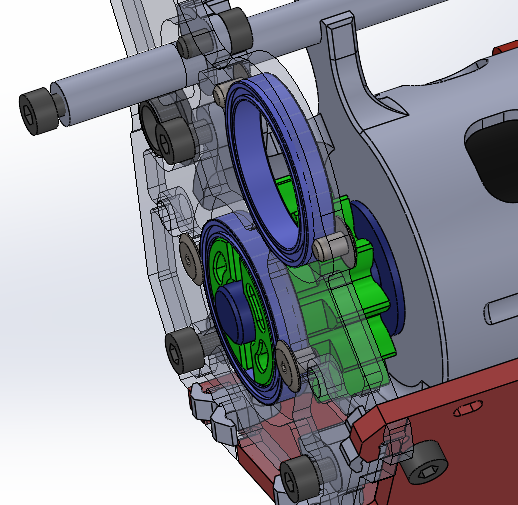

からっ風SSでは、歯車ごとベアリングに入れることで、省スペース化と並行ピンの抜け止めをしています。


<ギヤボックスの問題点>
 KUのピニオンをモータから外してシャフトに再圧入する必要があるため、圧入がちょっと緩め。今まで数年間壊れなかったもの先日ピニオンが滑って破損。
ピニオンの圧入は接着等したほうがよさそうです。

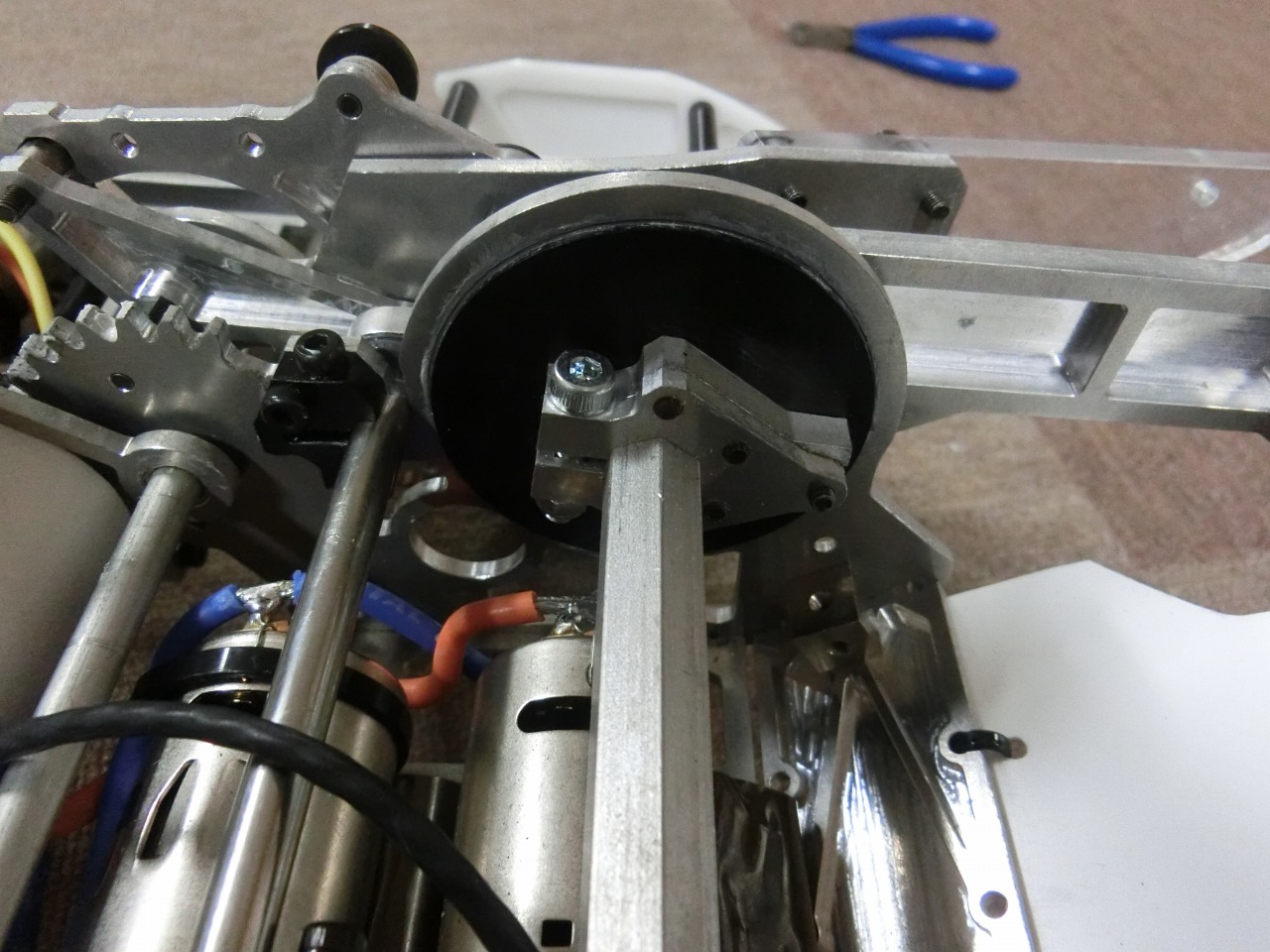

◆カウンタアーム稼働機構

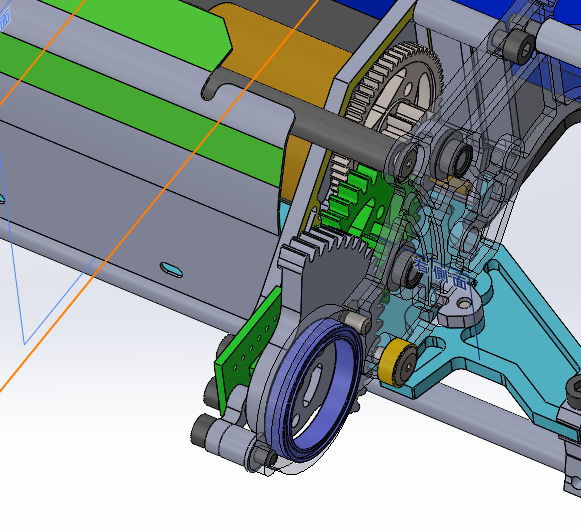

アームのギヤボックスごと上下に稼働する機構です。
・カウンタアームを上下に稼働(カウンタを接地させる、丘から逃げるなど)
・転倒復帰時にアームの可動範囲を補助(高減速型のスライダリンクなのであまり上がらない)
・サスペンション的な動作で走行中の衝撃を緩和(は実装できませんでした)


サーボモータを使ってはサーボが壊れ、サーボセイバーを追加したらサーボセイバーが壊れ、ギヤドモータを使っては周辺部品が壊れるなどなど散々失敗してきましたが、今回は自作ギヤボックスで故障しませんでした。

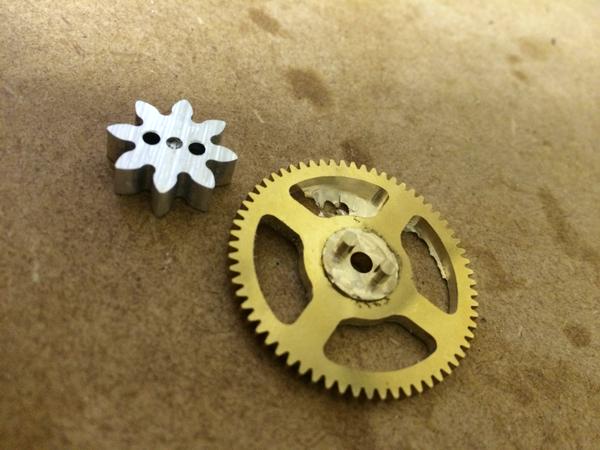

強度UPと小型化はKHKのロボット用歯車にあるLS0.5のボスに歯車を切る方法で、小型化&高強度化できたのが大きいです。
↓こんな感じ。治具の固定が甘く、歯が大きくなってしまったミスもありますが、それは次回以降の対策で。



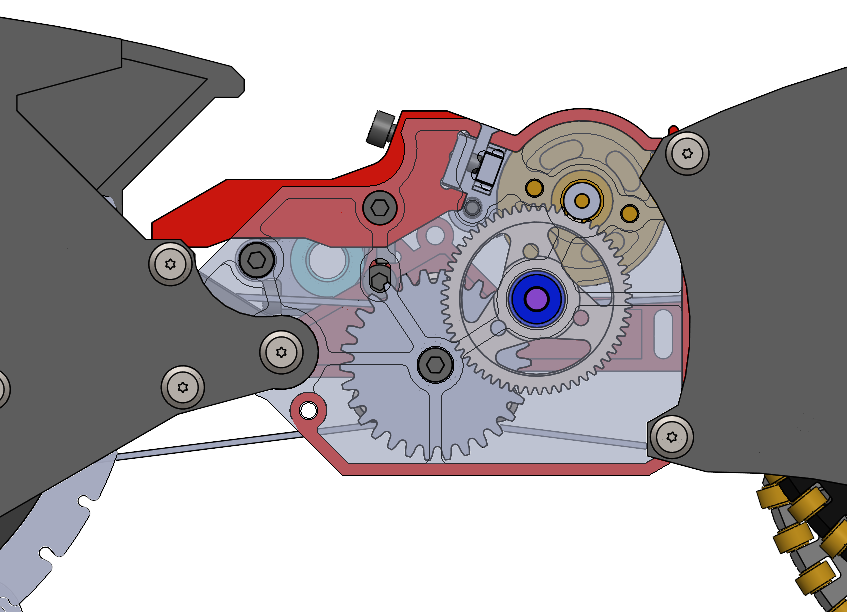

◆カウンタアーム展開機構
脚ユニットが左右に展開するのに合わせ、カウンタアームも左右に展開します。
ポリカの弾性でスタート時は内側に畳んでいて、戦闘時はまっすぐになります。

昨年まではスタート後も、内側に曲がる力に対してはポリカの弾性のみで支持していましたが、
攻撃時にグネって曲がって横転することが何度か・・・。

そこで、今年は展開後にロックする機構を追加しました。

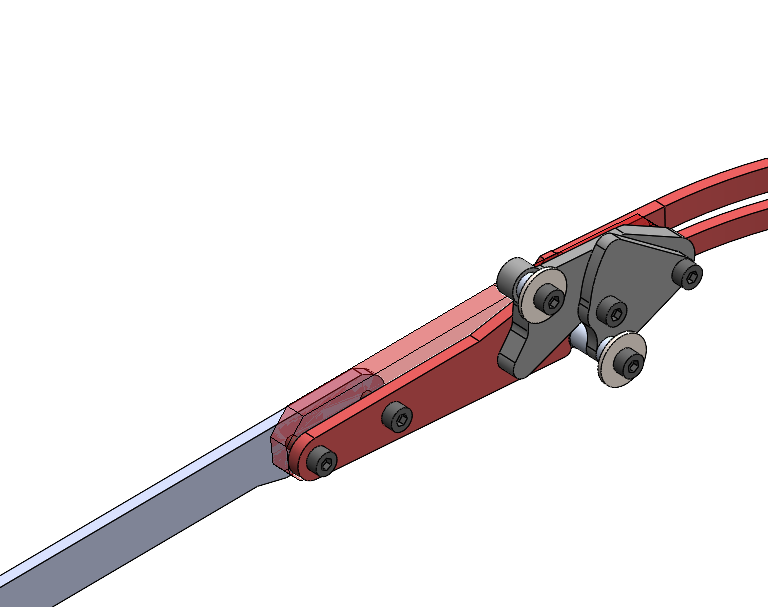

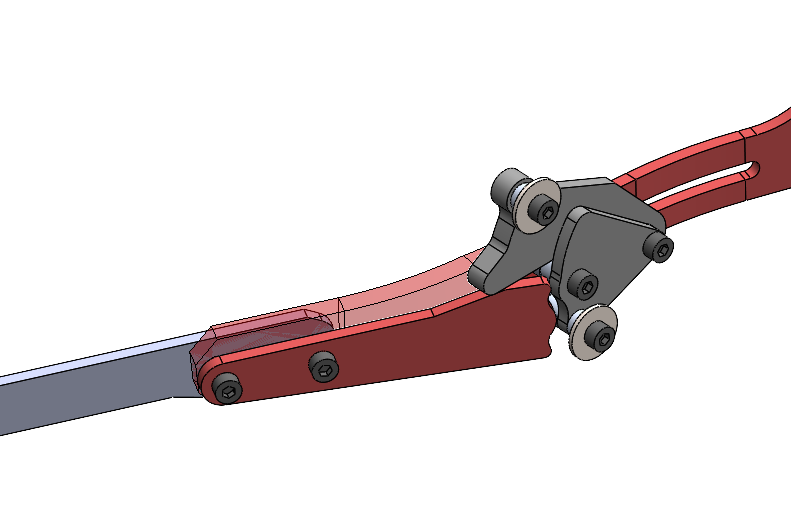

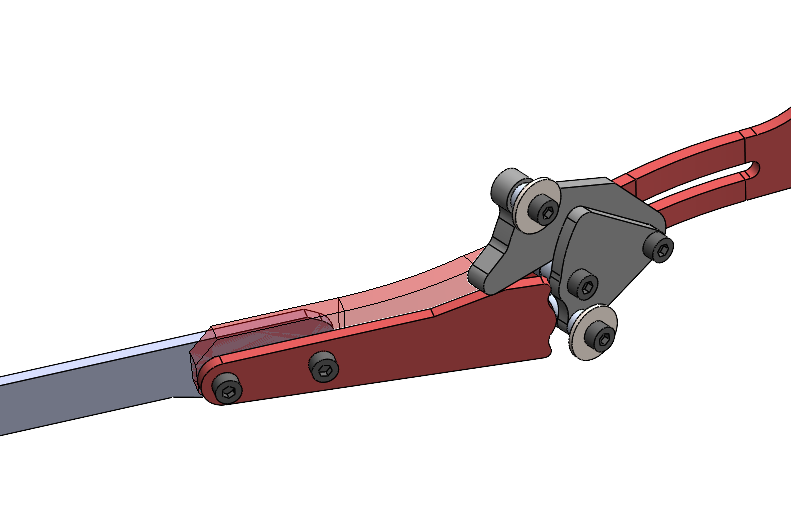

画像の半透明な赤部品がポリカで、変形させてスタート姿勢を取ります。
スタート後はポリカ横の赤い部品が外側に動かないようにロックされます。

    スタート時       戦闘時

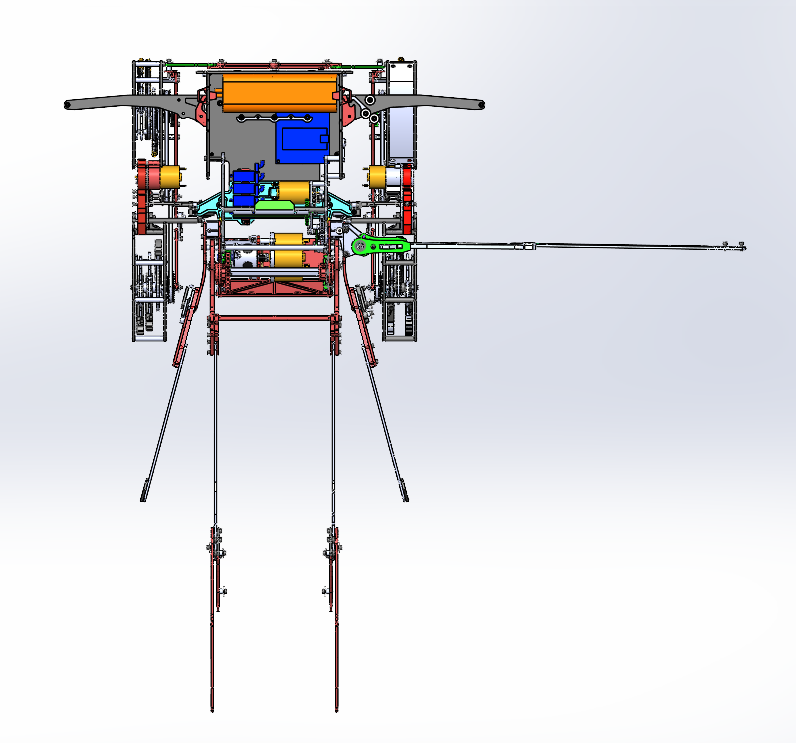

◆横回転用カウンタアーム
横展開+ツインロッドと横回転アームとの相性が非常に悪く、試合するとほぼ負け確定だったため「横回転のカウンタより長いカウンタがあれば負けない」をコンセプトにカウンタを付けました。
この写真の右側に伸びている棒がそれです。
メインロットが絡め取られたときに、一定以上回らないようにする機構です。


※横回転の回転方向的に、画像の左側に着けることが多い

あまり試す機会がなかったので、効果の確認はできませんでした。
横回転のアームに引っかからないよう丸棒にしたほうがいいなどアドバイスをもらったので、
次回は何かしら修正する予定です。

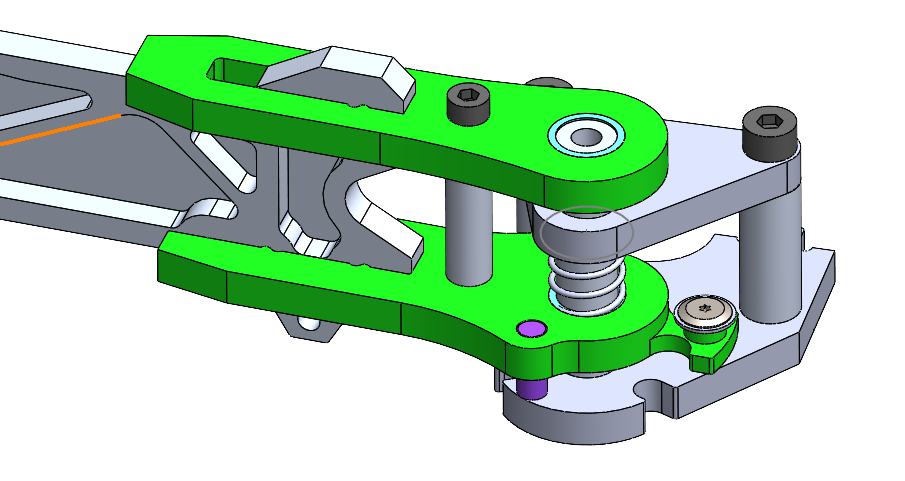

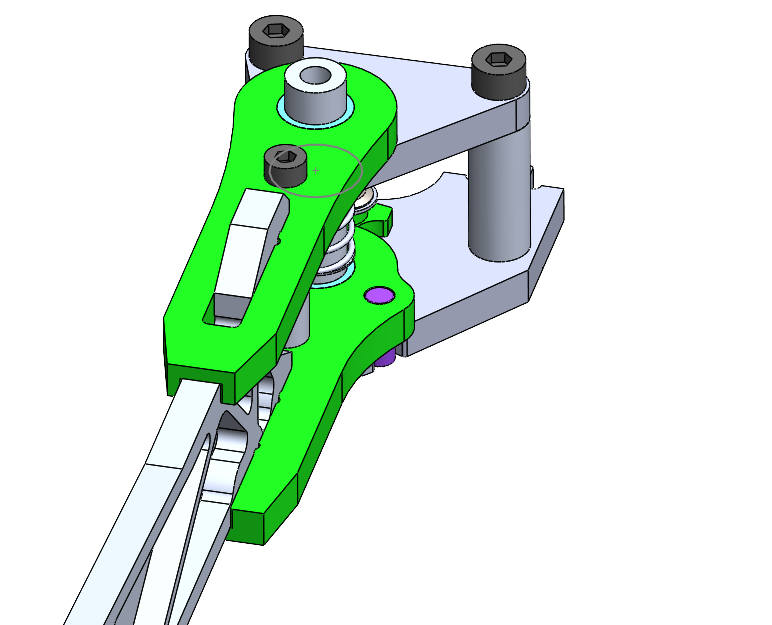

アームの展開機構は気に入っていて、指定の位置にアームが来るとバネの力でスライドし、ピンと溝が噛み合うようになっています。

スタート時


スタート後



◆脚

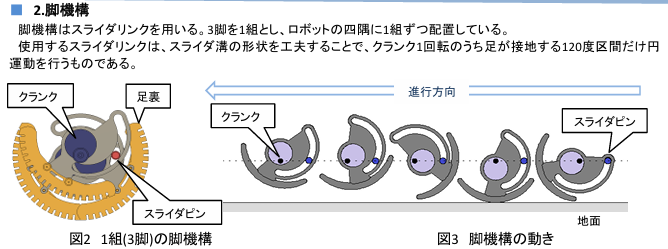

脚機構はいつものベアカム+うしとら脚です。
数年前から使いまわしています。
主な特徴
・120度の円弧運動スライダ(うしとら脚)
・ベアカム
・クランク半径10mm
・足先半径60mm


<脚リンク>

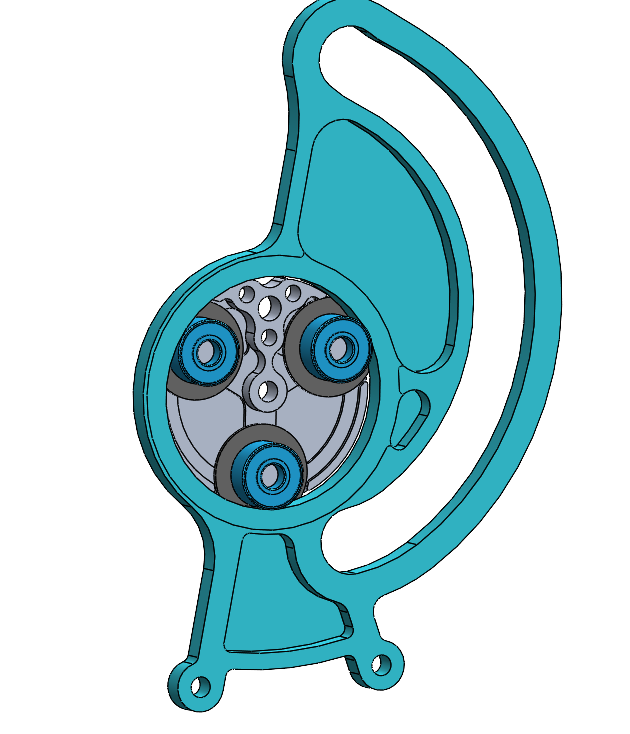

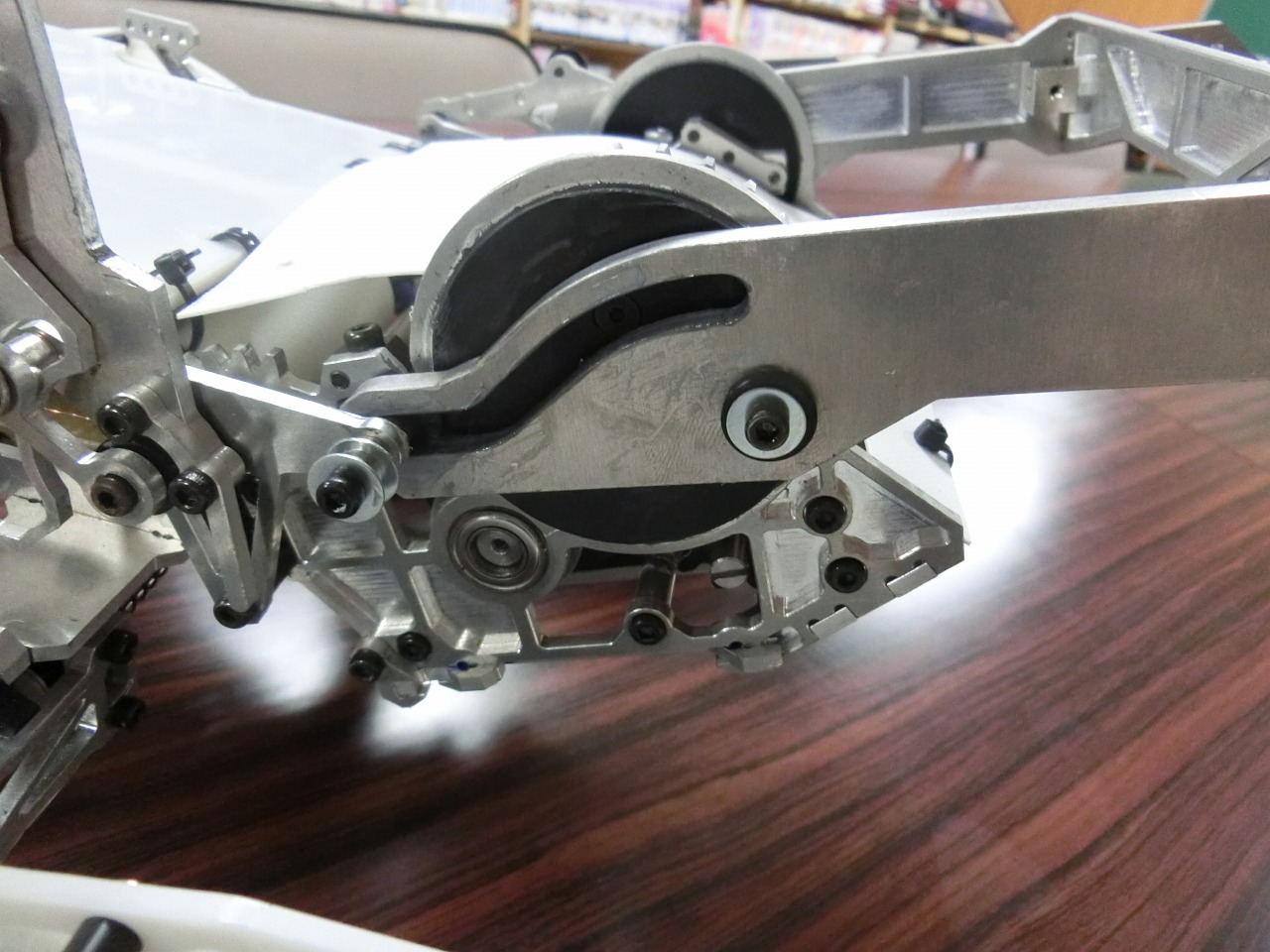

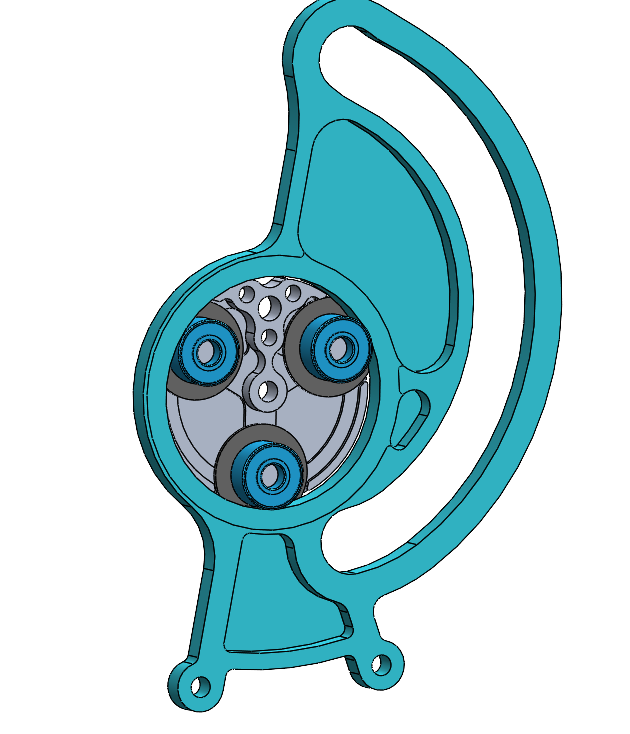

ベアカム+スライダの構造です。
ベアカムはΦ2のピン3本で位置決め+中央のM3ねじで抜け止めとがたつき防止です。


<ギヤ比>
だいたい42くらい減速しています。

モータ: RS380 左右各1個
1段目:
  小歯車: m0.5 歯数10 (KHK製ピニオン)
  大歯車: m0.5 歯数60 (KHK製LS0.5)
2段目:
  小歯車: m1.0 歯数9 転位+0.45   (KHK製LS0.5のボスから削り出し)
  大歯車: m1.0 歯数30 転位-0.5 (アルミで自作)

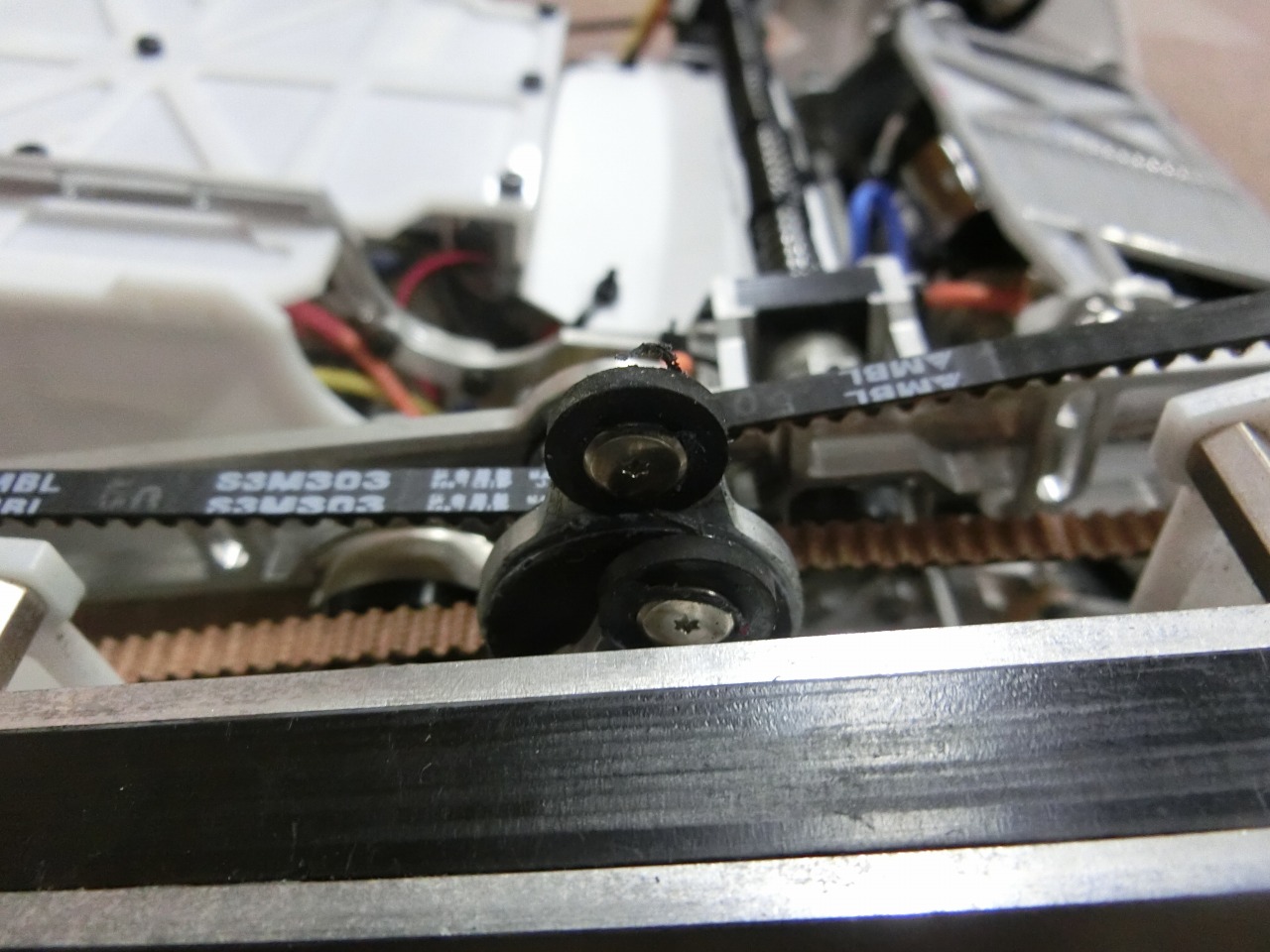

3段目(タイミングプーリーS5M):
  小歯車: S5M 歯数11(POMで自作)
  大歯車: S5M 歯数23(POMで自作)
4段目: スライダリンク

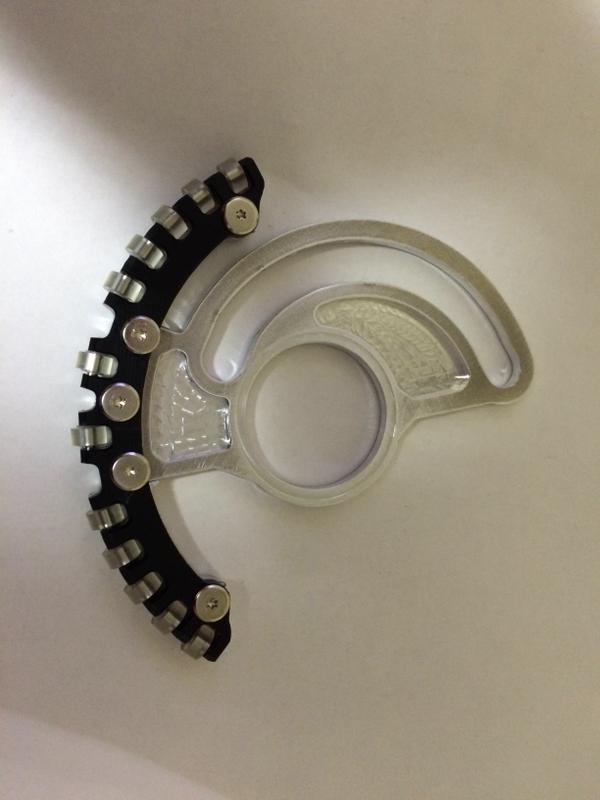

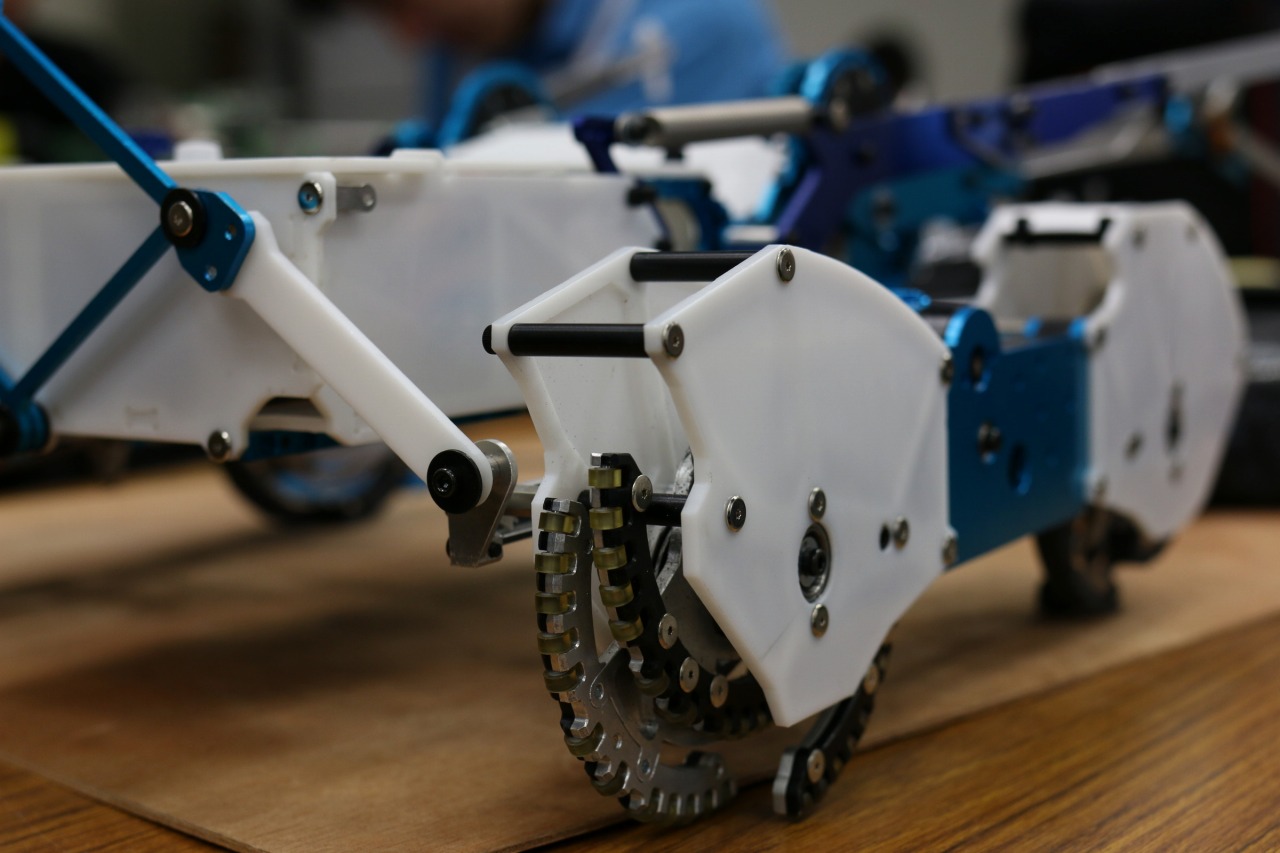

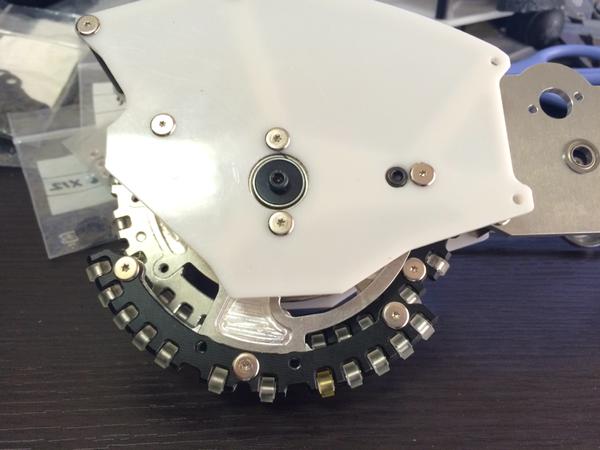

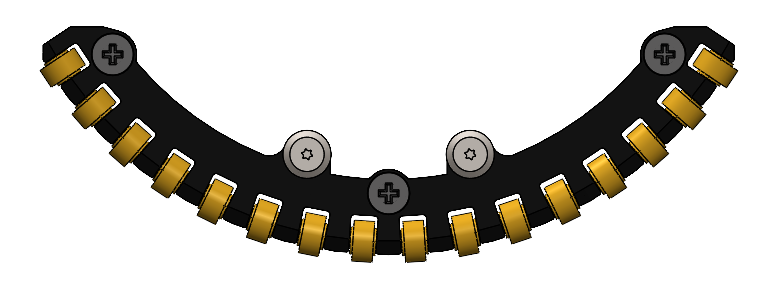

◆オムニ足
後ろ足はオムニにしています。
これにより、加速をある程度維持しつつも、旋回性能を高められます。
旋回時の脚の滑りが小さいので、モータの発熱も小さくなります。
構造ははウレタンワッシャー(内径2、外径6)をΦ2ステンレスピンに通し、その両サイドをPOMワッシャーで挟んでいます。
ウレタンを使用する理由は機械的強度と摩擦係数が高いためです。


メリットは
・旋回性能が高い
・モータの発熱が小さくなる(モータの数を減らせる)

デメリットは
・押し合いに弱い
・操作が難しい(旋回性能が高すぎる)
・丘に足を取られて進行方向が曲がりやすい
・普通の足裏よりはグリップが低い
・機構が複雑で、組み立てに時間がかかる
・ウレタンワッシャーが高価

旋回性能が高すぎるところは制御で修正しようとしていますがなかなかうまくいかず
(その前に人が慣れてきた)

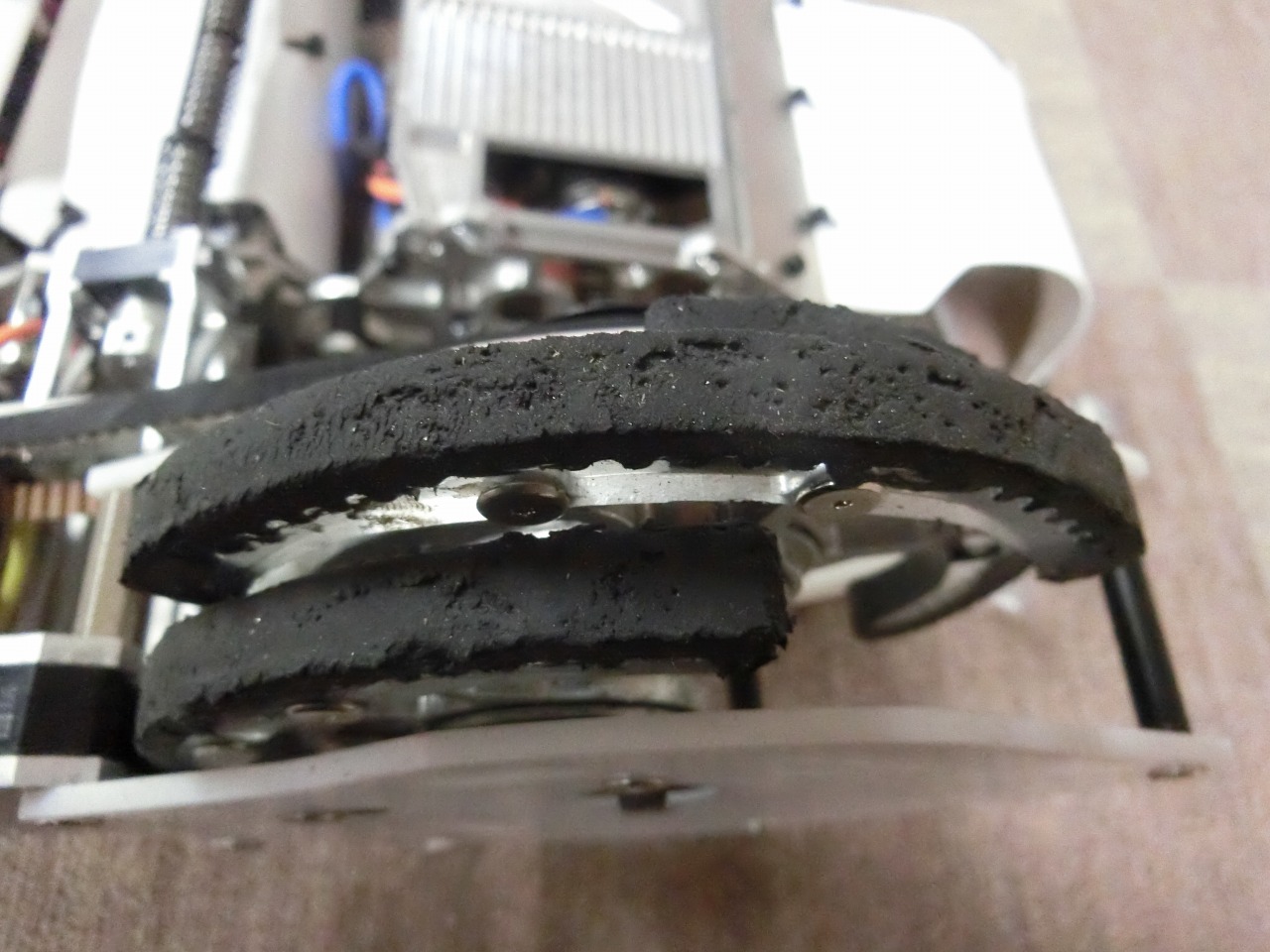

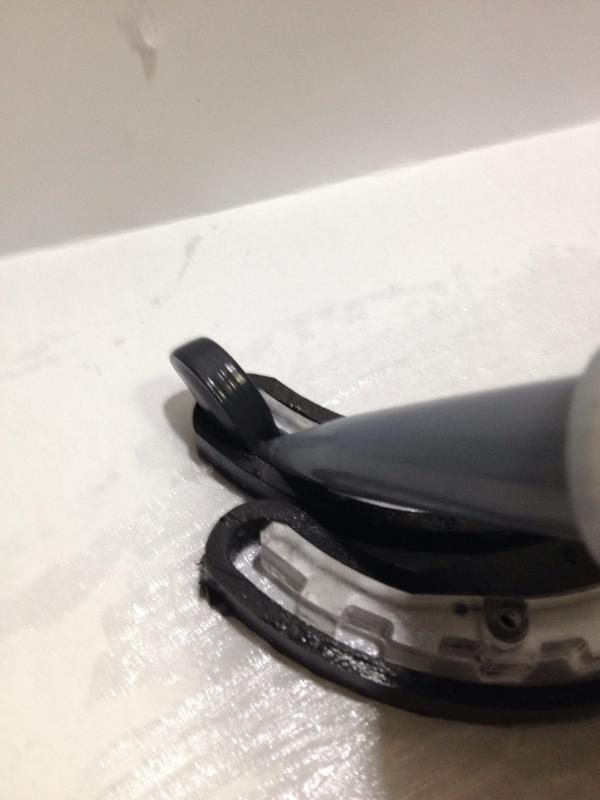

◆ウレタン足裏
ウレタンゴムの注型で足裏を作っています。グリップが高いのでお勧め
今年はタケフレックスBRUSHを使用しました。
柔らかいけど千切れにくく、グリップも高いため足裏に向いています。
硬化時に気泡が抜けにくいのが難点で、人力脱泡機だと辛く、電動の真空ポンプを購入しました。
色は肌色みたいな感じで使いにくかったので染色していますが、推奨品が品薄だったため、他社のウレタン用顔料を買って使いました。

足裏の芯材はポリカの切削品と、3DプリンタのPA11(MJF)でテストしました。
タケフレックスBRUSHは若干剥げやすいらしく、ポリカはしばらく使っていると平坦な面が剥げてきました。
PA11(MJF)はポリカと同設計だと折れてしまったものの、補強してからは良好です。ナイロン焼結で表面が荒いため接着性が高いのが利点です。
PA11(MJF)のほうが楽なものの、コストを考えるとポリカで接着性を高める工夫をしたほうがよさそうです。



<材料探しの経緯>

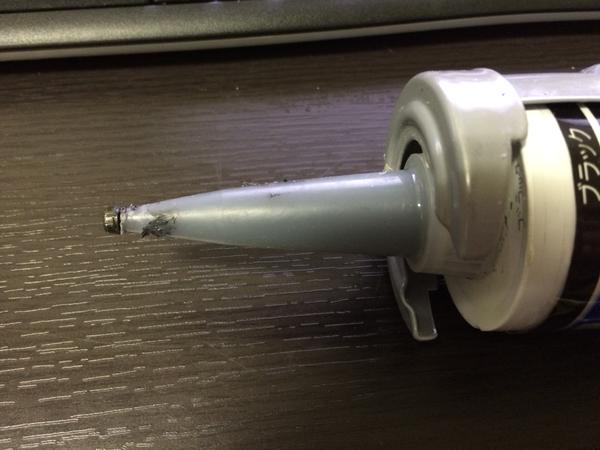

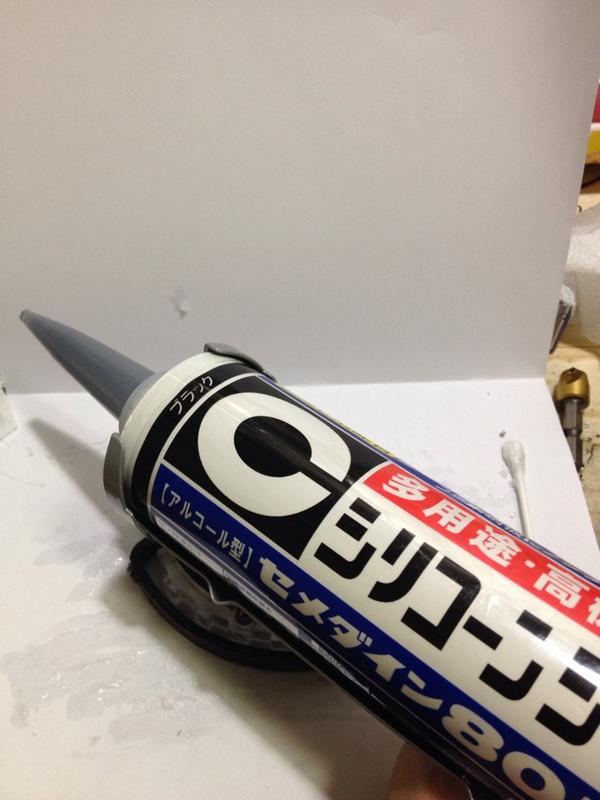

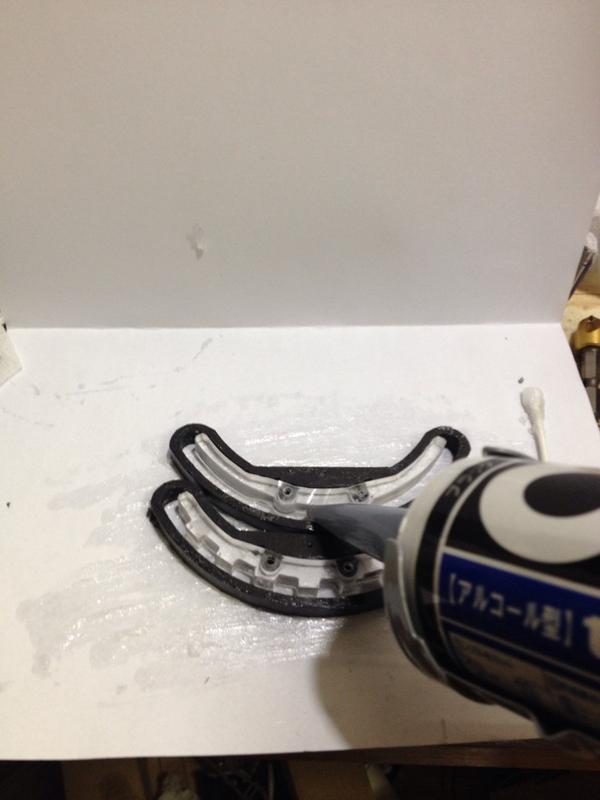

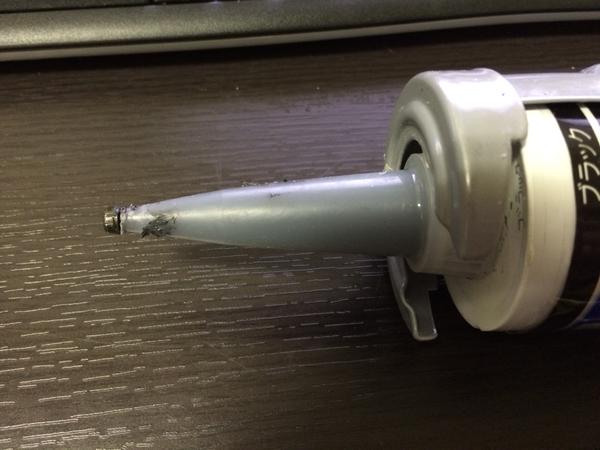

一時期シリコンシーラントが流行っていましたが、シリコンシーラントで足裏を作ると走行練習した家の床が滑りやすくなる(気がする)ため、より強度・摩擦係数の高いウレタンにしました。

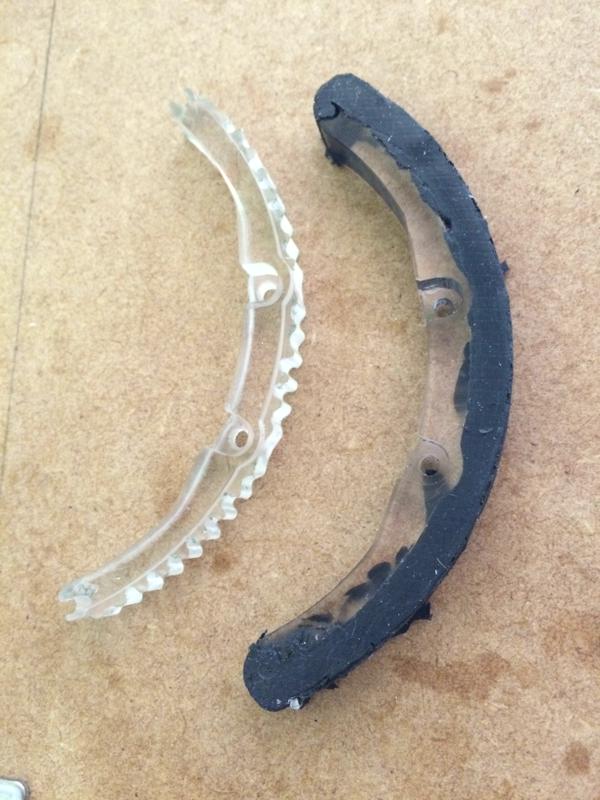

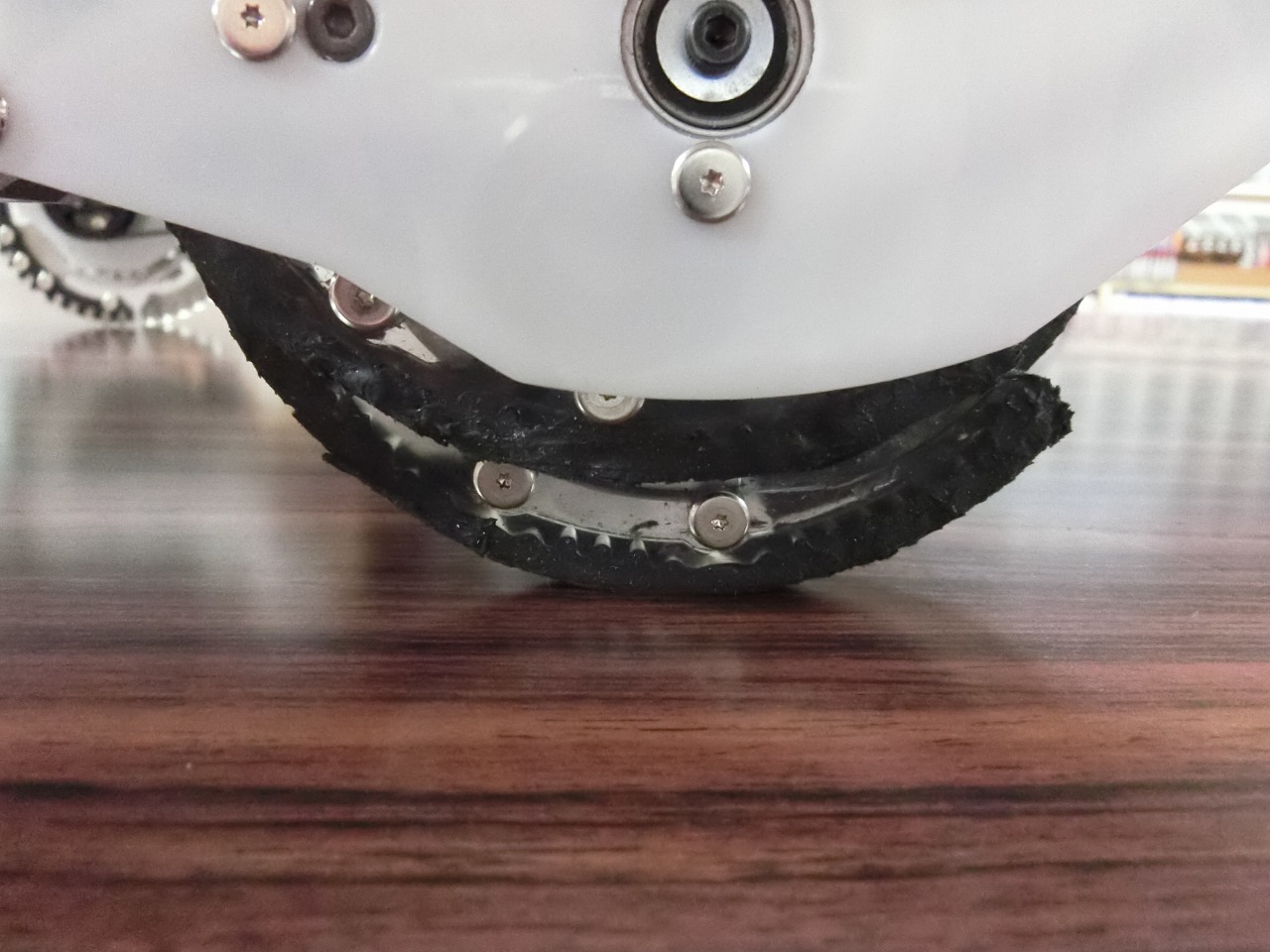

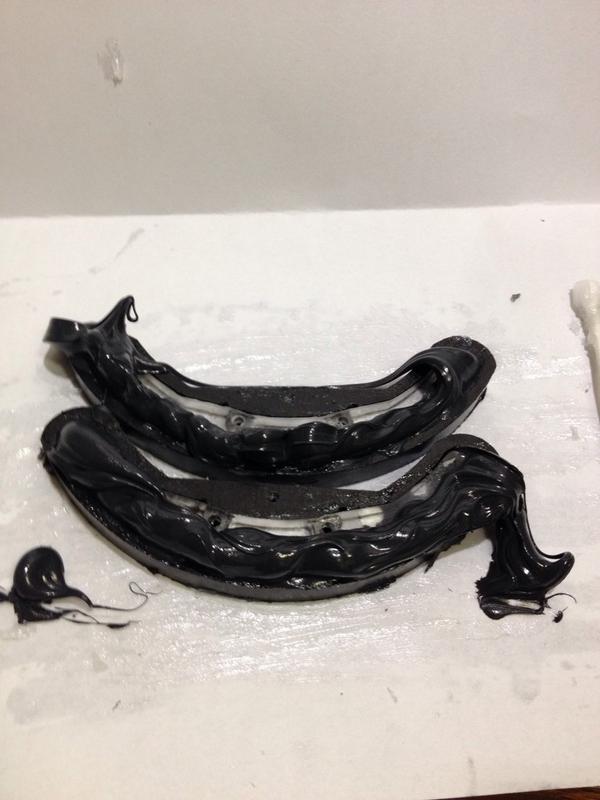

例:シリコンシーラントの足裏ウレタンゴムの足裏
その後、2019年から放置していたウレタンゴム脚のポリカ部品が割れた為、2023年に再度購入しようとしたところ以前のウレタンゴムは入手できず。
材料探しが始まりました。

選定基準は↓
・シリコーンゴムは種類があるものの、個人入手できる範囲では低強度なものが物が多く、選定が難しいのが難点。選定する際は硬化前の粘度が低く、硬化時間の長い物のほうが、綺麗に成型しやすいです。
・ウレタンゴムは少量販売しているメーカーが少なく、見つけた範囲では竹林化学工業(株)様のみ。
2023年から3種類の材料を試してみて、タケフレックスBRUSHに落ち着きました。
(より大きいロボットに使うにはタケシールK2Kがよさそう。)

[2023年に調査]
・フレンズシリコンⅡ ・・・ シリコーンゴム。硬化前の粘度が比較的低く、硬化後は柔らかく強度そこそこな良い材料でしたが、2024年に買おうとしたら廃品種に。
・タケシールK2K ・・・ ウレタンゴム。足裏としてはちょっと硬めですが、強度はあり良い感じ。硬いので摩擦は低め。ウレタンなのでそこそこ高価。

[2024年に調査]
・タケフレックスBRUSH・・・ウレタンゴム。柔らかく強度があり、摩擦も高い。気泡が入りやすい。ウレタンなのでそこそこ高価。

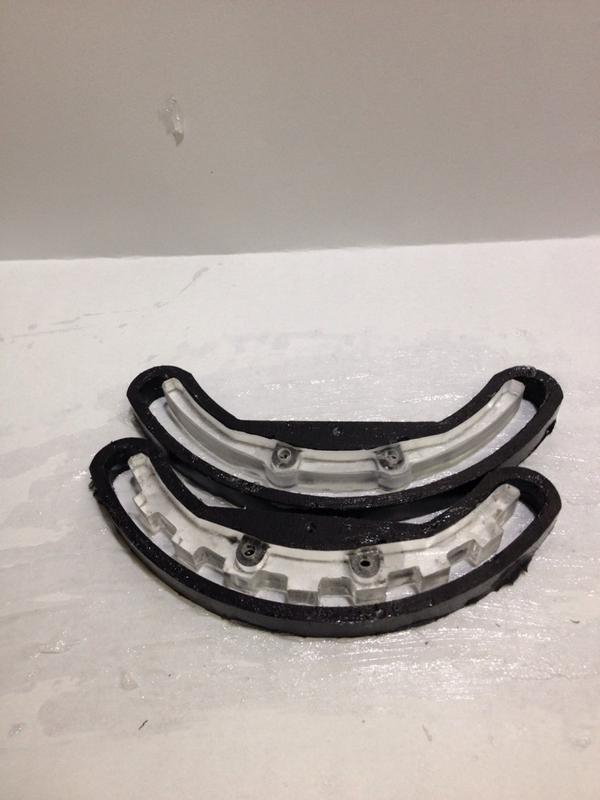

色々試した脚です↓

上から
・ウレタン切削+PCフレーム
・シリコンシーラント+PCフレーム
・フレンズシリコンⅡ+PA11(MJF)フレーム
・タケシールK2K(着色)+PCフレーム
・タケフレックスBRUSH(着色)+PA11(MJF)フレーム

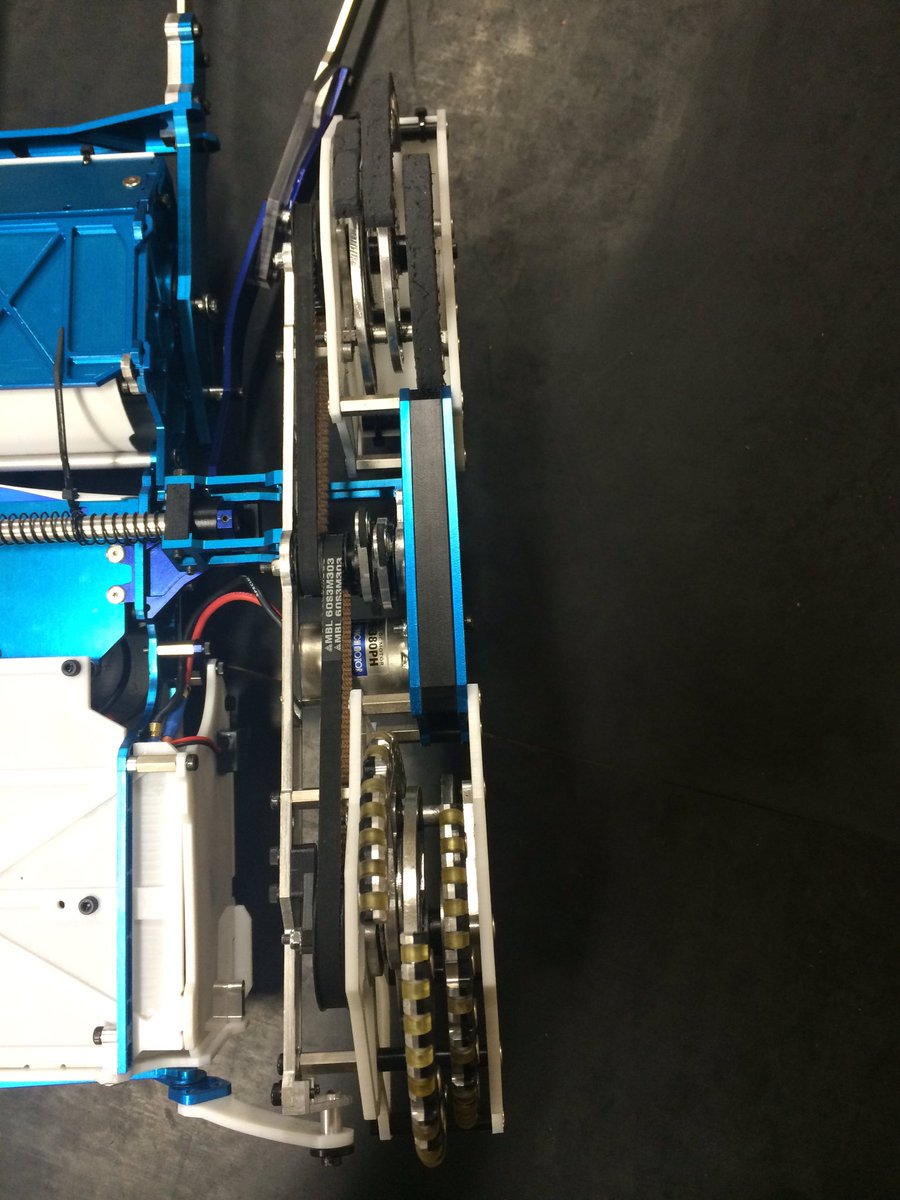

◆横展開機構+リンクサス
横幅を広げる機構と、リンク式サスペンションを一体化しています。
この構造のメリットは倒立スタートしないのでスタートが安定すること、丘を踏んでも常に4脚が接地することです。

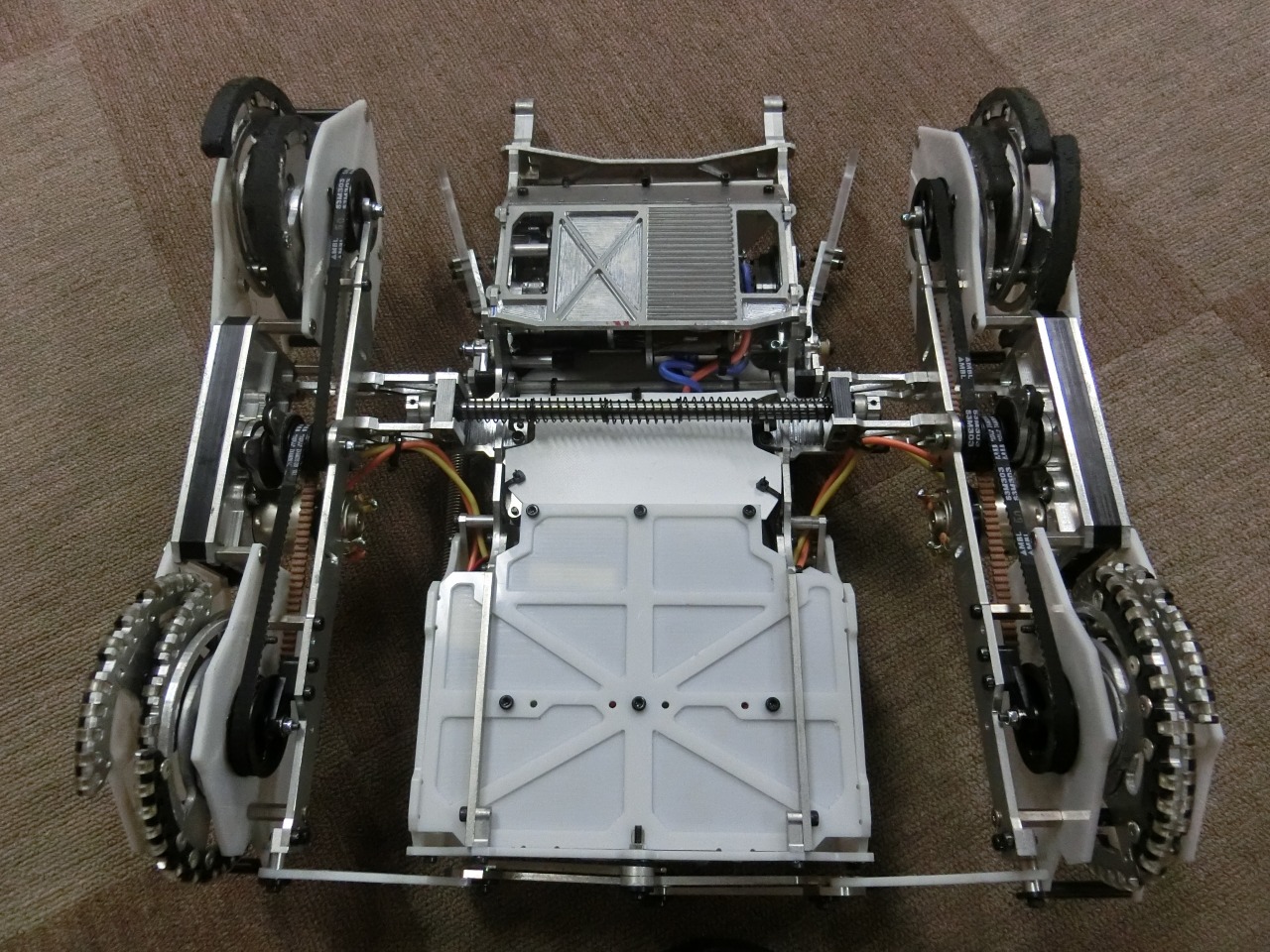

<胴体側>

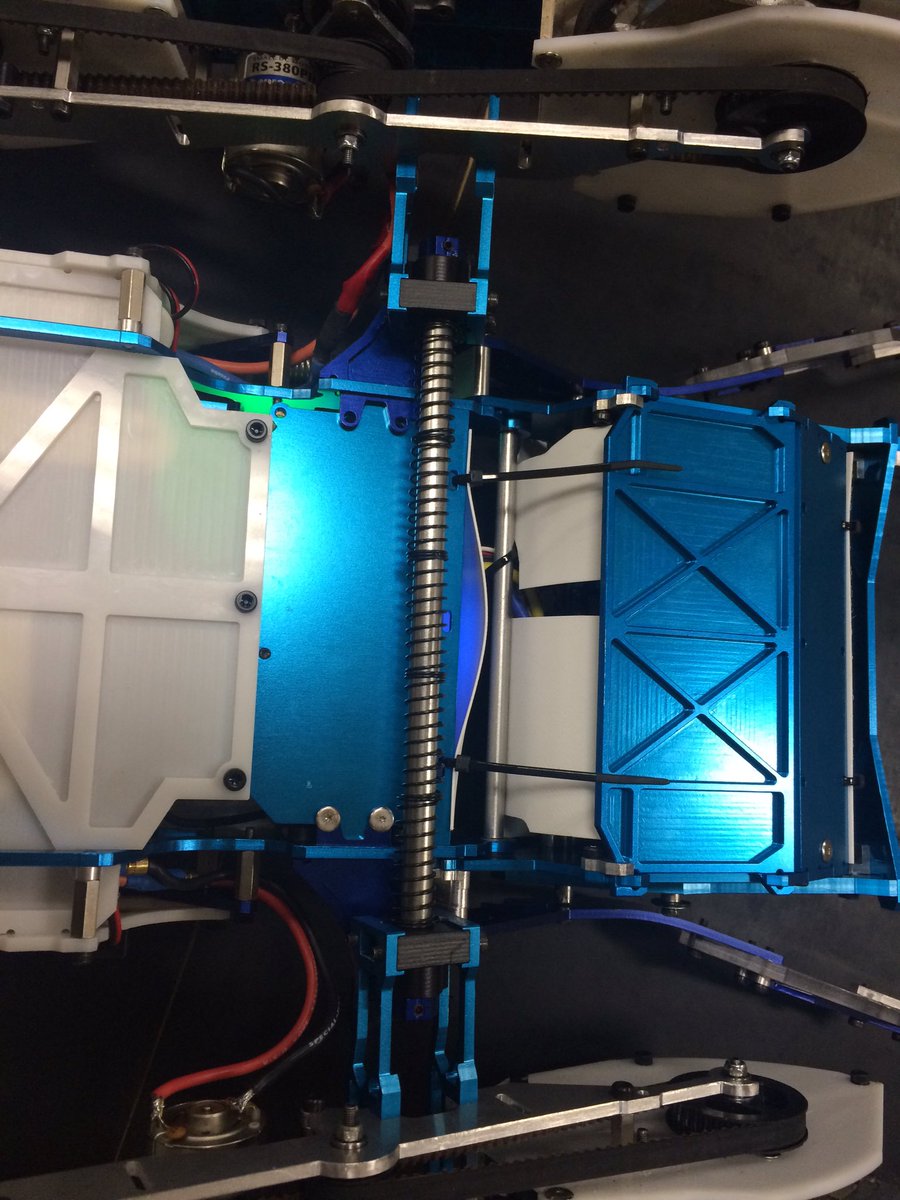

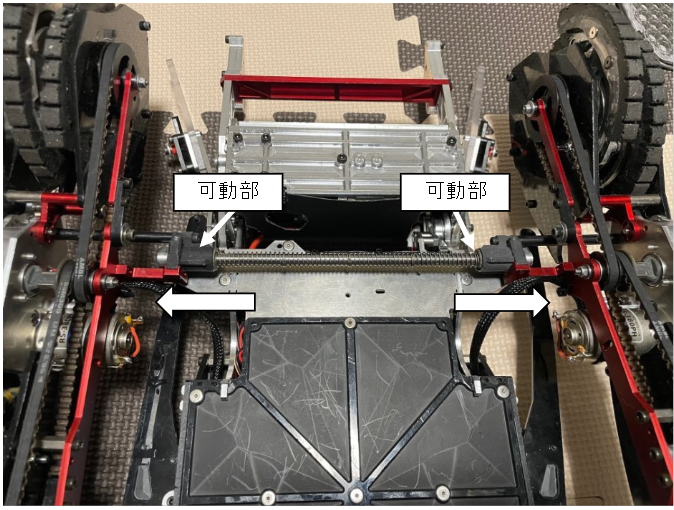

 脚ユニットの根本が左右にスライドします。
 バネでテンションを貼っていて、スタート時はアームの一部に引っ掛けています。

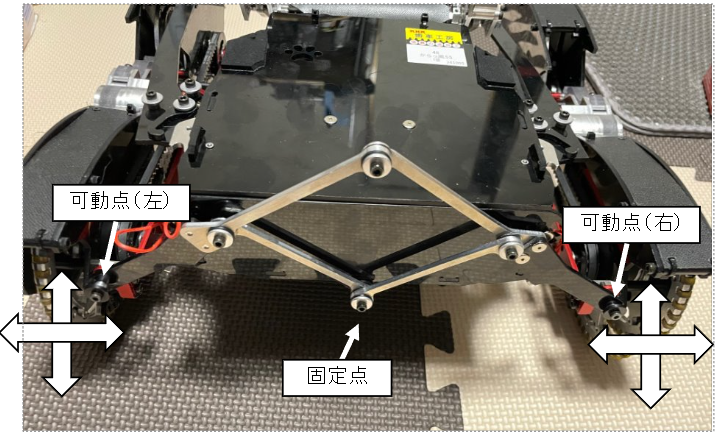

<リンクサス>
 パンタグラフリンクの中央を固定すると、両端が点対称に動く特性を利用しています。
 展開時:左右同じ幅になるよう動きます
 戦闘時:左右の脚ユニットが反転する方向に動きます


最近主流の4独サスと比較すると、リンクサスの動作感は
 ・平地ではリンクが動かないためサス硬め
 ・丘で低速な場合は柔らかめ
 ・丘で高速に走行していると固め(バネ下質量が大きい&左右同時に丘に乗るとサスが機能しない)
となります。
特に左右の脚が同時に丘に乗るとリンクサスは機能しないため、良く跳ねていました。

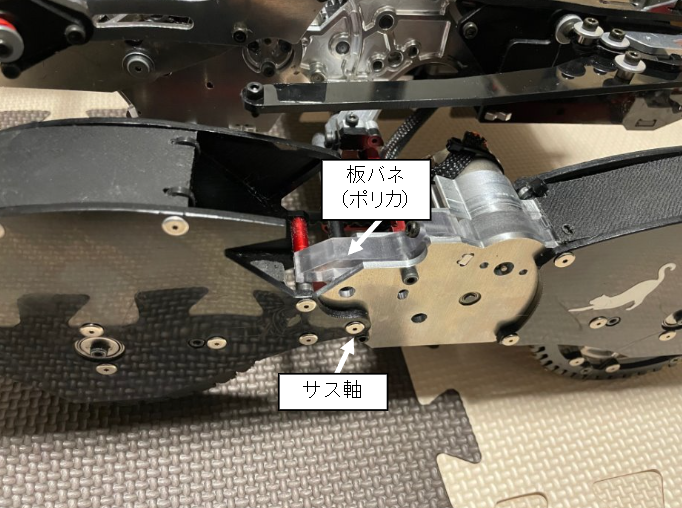

これを防ぐために、前足には簡単な板バネサスペンションを入れています。
跳ねるエネルギーを吸収するだけでよいのでかなり固めに設定しています。



◆制御

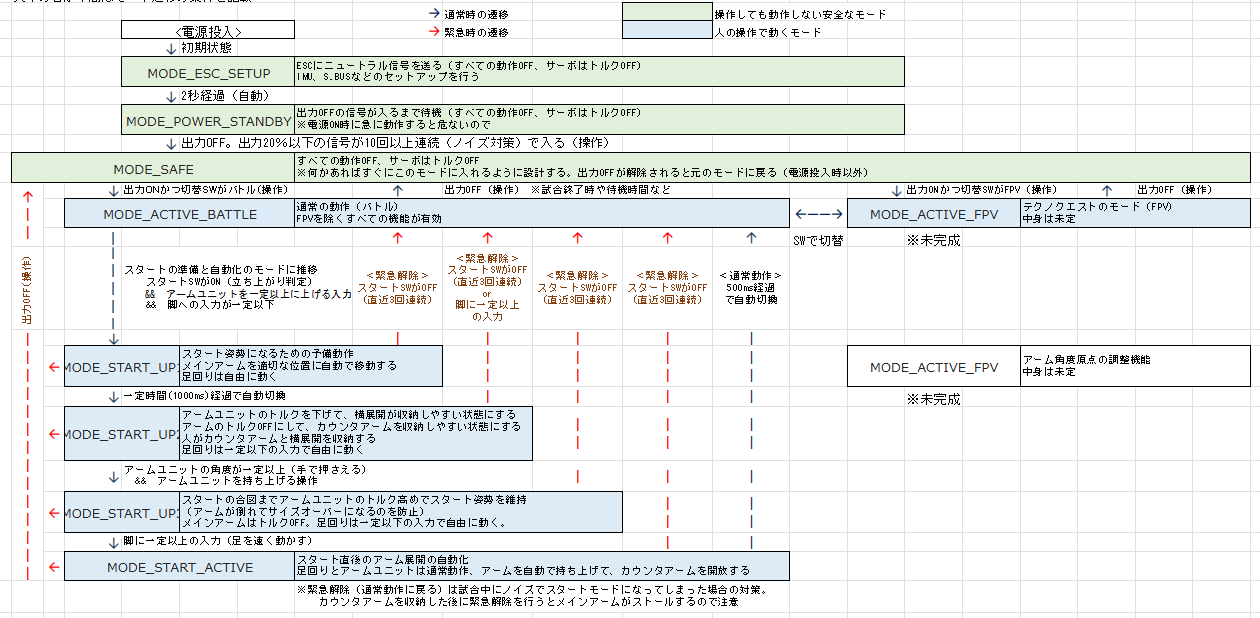

<全体図>
大きく分けて下記の4モードに分けて制御しています。
特徴的なのはどのモードからも安全モードに入れることで、
試合中に予想外の動きや、アームが絡まったときに非常停止として利用しています。
特にアームの角度制御を行っている場合、絡まるとモータが焼ける可能性があるため重要な機能です。

・電源投入時の初期設定
・スタート時の動作(スタート姿勢の準備&スタート時の展開動作)
・通常の動作
・安全モード(動作無し&アームのトルクOFF)


<アームの角度制御>
アームの角度制御は、ざっくりと微分先行PIDと角度・速度のカスケード制御を合わせたPID制御です。
ただし、アームの操作レスポンスを優先するため、下記の場合でESCの出力を最大にしています。
 ・アームが水平付近
 ・プロポの入力角度が最大値

使用した制御方式を簡単に説明します。
詳細はより正確な資料を調べてみてください。

微分先行PID:
  通常のPIDで目標値(プロポの操作)の急な変動があると微分項は大きい値になるため、
       プロポの信号にノイズが乗るとアームがガチャガチャ動くことになります。
  そのため、Dゲインを上げにくい場合があります。
  微分先行PIDはDゲインのFBに操作量の微分を用いず、速度のみで計算する方法です。
  入力に急な変化があった場合でも、比較的滑らかに動作します。

  計算は主に下記の計算式になります。
  目標値の差分を用いないため、入力に多少ノイズが乗っても動きが滑らかになります。
   P操作量 = Pゲイン × (目標角度 - 現在角度)
   I操作量 =  Iゲイン × (目標角度 - 現在角度)+  I操作量(1つ前)
   D操作量 = Dゲイン × (現在角度 - 現在角度(1つ前))
         ※目標角度の情報が含まれない
   操作量 = P操作量 + I操作量 + D操作量

カスケード制御
  角度と速度を同時に制御する方法です。
  角度PIDで速度の指令値を計算し、それに合うように速度PIDでモータへの入力(電圧)を計算します。
  大まかな流れは下記です。
  プロポの信号(角度)→ 角度PID → 速度PID → ESCの指令値 → モータ(アーム)
                               ← 角度センサFB

  ここで、角度PIDの計算結果(速度指令値)の最大値に制限を加えることで、
  疑似的な角加速度制御を行っています。
  たとえば、角度リミットの270度に近づくにつれてゆっくり減速したい場合は、
  速度指令値の最大値を徐々に下げるようにしています。

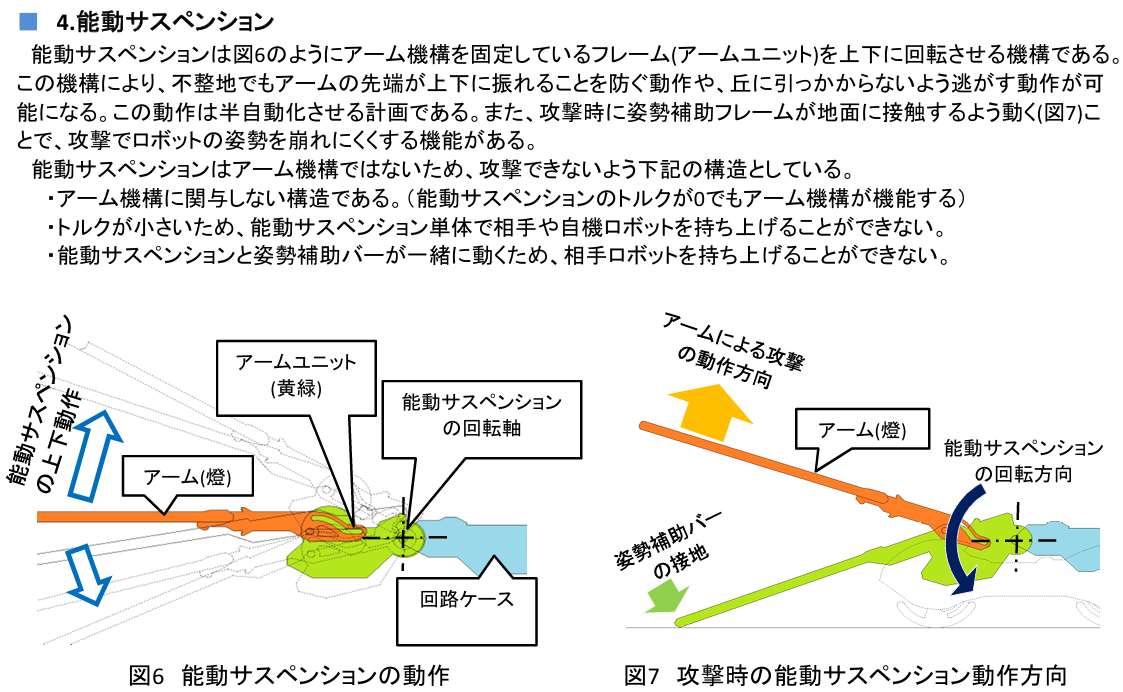

<アームの水平制御>
能動サスペンションとして、アーム根元の可動軸を使ってアームが水平になるよう制御しています。
丘を乗り越えた時などに、下の画像の黄緑のフレームが一定の角度になる角度制御をしています。

ただ、今のところ反応が遅いため、面白さ以上の効果は無く・・・といった感じです。
MPU-6050(GY-521モジュール)のDMPが遅いのか、制御がうまくできていないのか。

<進行方向の制御>
オムニ足の影響で、丘に足を取られて進行方向が変わりやすいため、進行方向の角加速度の補助を入れています。
指令が直進でロボットが左に曲がったら、右に曲がって直進に戻るよう補正する機能です。
これもなかなかうまくいかず。


◆まとめ
アームがリンク制限になってから似たような機体を作ってきましたが、やっと試合で壊れないものができてきました。
気が付いたら、ちゃんと試合ができるまでに15年かかっていますね。



PR

CNCの防音BOX

引っ越しを機に防音BOXを新調したのでまとめます。
作ったのは2021年の話ですが、そこから2年くらい放置気味でした。

2020年まで使っていた初代防音BOXは防音性能が低いのと、
扉を開けるたびに切粉が飛び散るので、何とかしたいと思っていました。

製作の目標は
①防音性能を高める
②切粉が飛び散るのを防ぐ
③作業台が欲しい
④吸音材に切粉が付かないようにする
あたりです。

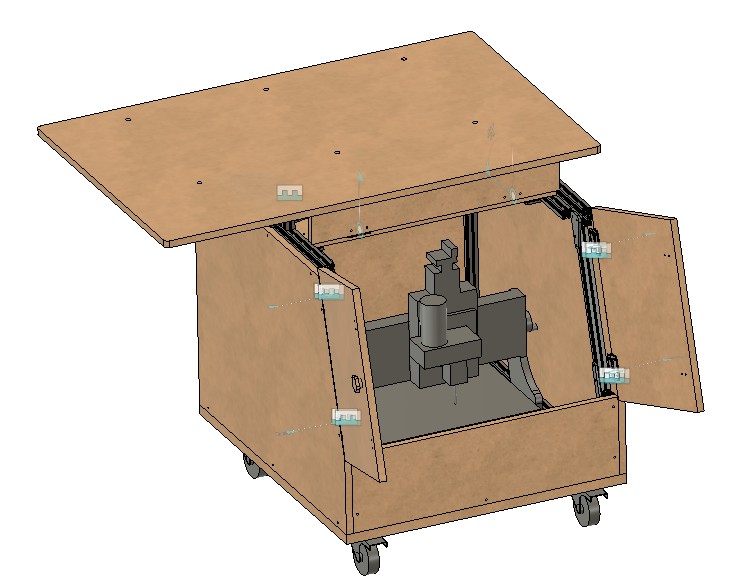

作ったもの:

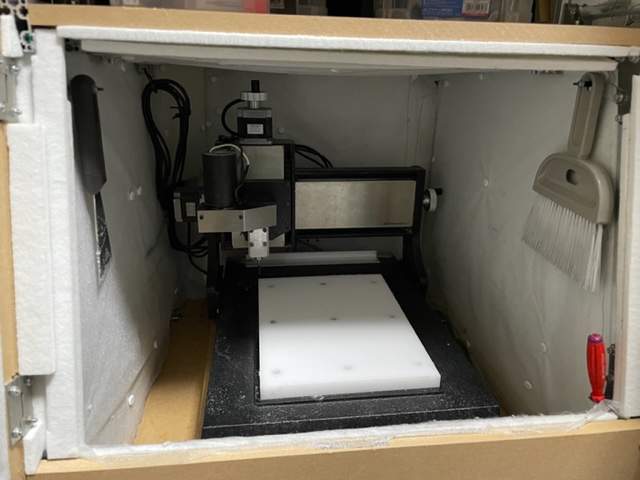

アルミフレームで柱を作り、そこにMDF板をつけています。
こうすることで、掃除の時に分解しやすくしています。

CNCはオリジナルマインドのRD300です。


①防音性能

 底を21m、全周を板厚15mmのMDF+吸音材で覆っています。
 底に吸音材を貼ると掃除が大変なので、CNCの真下の板の裏に吸音材を入れています。

 また、床に振動が伝わっては意味がないので、防振は力を入れています。
 キャスタを通じて床に振動が伝わらないよう、2段階に制振材を入れています。
 1段目はおまけ程度で、普通の制振ゴム、
 2段目がメインで、ちょっと高めなエアーエアーダンパー(WF4016)を使っています。

 吸音材はYYT吸音ボードの板厚0.9㎝を使用しました。
 この吸音材は厚みごとの性能が公開されているので、厚みを選びやすいのが特徴です。
 (専門メーカーではなさそうなので、どこまで信頼できるかは怪しいですが)

 メーカーのページが見つからないので、性能はwebで調べてみてください。
 参考: amazonの製品ページ ※amazonなのでリンクが変わる可能性があります
 板厚は0.5㎝と0.9㎝では吸音性能に差がありますが、
 0.9㎝と2㎝は低周波以外あまり変わらないようでした。

 結果として、防音性能はいい感じです。
 A2017を削っていてもあまり気にならないくらいで、
 隣の部屋にいると換気扇のほうが音が大きいくらいです。
 ※換気扇の音がとても大きい

 A7075を削ると高音が目立つので、その点は改善の余地ありといった感じです。

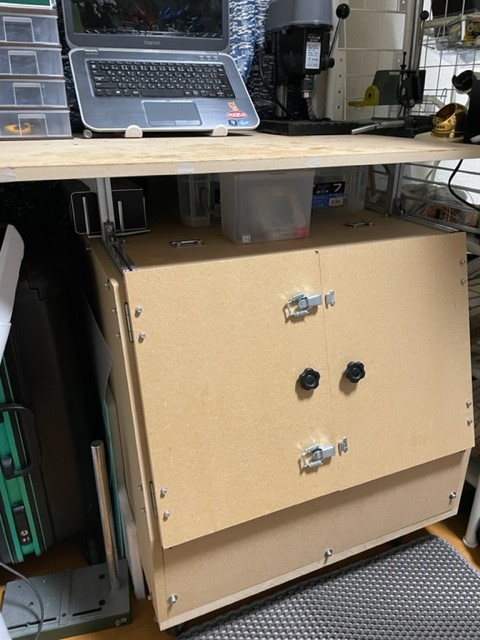

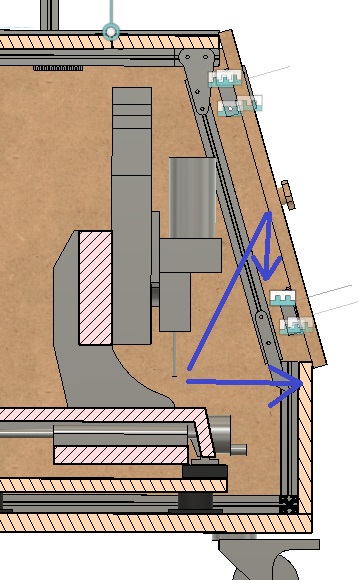

②切粉が飛び散るのを防ぐ

 切粉が扉にくっつくと、扉を開けるときに切粉が床に落ちる問題がありました。
 この対策として、
 ・切粉が付着しやすいあたりを開閉しないよう壁を作成
 ・扉を斜めにし、切粉が付着しても防音BOX内に落ちる構造

 にしました。

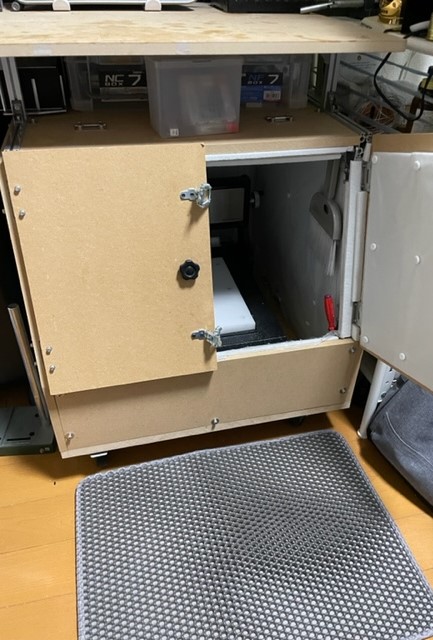

 おまけで、扉の前に猫砂トイレマットを敷いています。
 今日敷いたので、この効果の確認はこれからですね。



③作業台が欲しい
 今まで防音BOXの上で作業していたので、ちゃんと机を作りました。
 板厚15mm+アルミフレームなので、そこそこちゃんと使えます。
 汚れたり傷がついて使いにくくなったら、新しい板に入れ替えやすいのが良い点です。

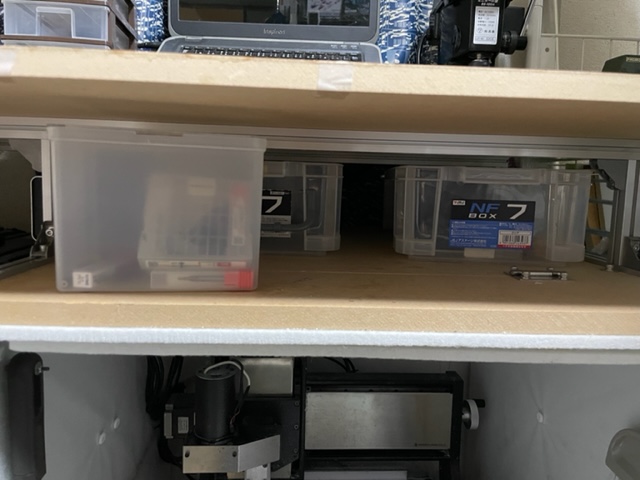

 作業台と防音BOX本体の間にはNCボックス(7)が入るくらいの隙間が空いています。
 いろいろ置けるので便利。


④吸音材に切粉が付かないようにする
 以前はホワイトキューオンという吸音材を使っていたのですが、
 これは切粉が表面に付着しやすい問題がありました。
 特に黒いポリカの切粉がくっつくと、内側が真っ黒に・・・。
 しかも取れないので、悩みの種でした。

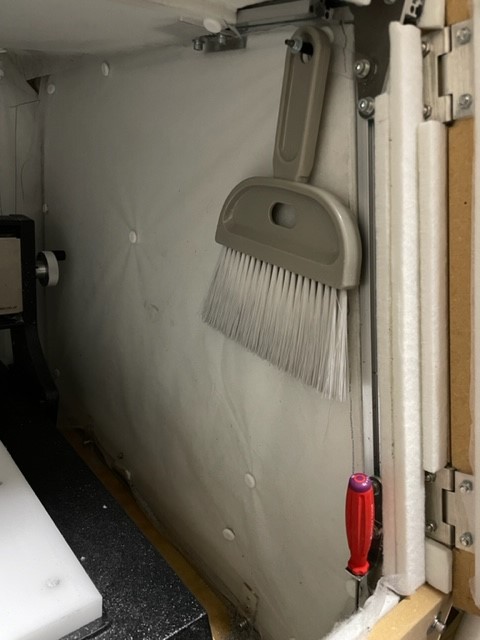

 対策として、今回は内側に家庭菜園用の不織布を貼っています。
 これで切粉が付着しにくいのと、汚れたら剥がせばいいので、メンテが簡単です。




加工について

 MDFの加工はストーリオ様に依頼しています。
 穴無しのカットのみ依頼して、価格は全部で2万円くらい(2021年)でした。
 URL: https://www.storio.co.jp/materials-and-processing-type/plank-material#index-2
 加工精度は±1.5mmくらいで、特に調整等は必要ありませんでした。
 自分の穴開け精度のほうが悪いので・・。
 精度の資料: https://www.storio.co.jp/howtodiy/howto_plan



結果
 満足度の高い防音BOXになりました。
 作業性は非常によくなり、音も気になりません。

 使っていて気になった点としては
 ・熱がこもる
 ・扉を開けないと中の様子が分からない
 の2つで、特に熱のほうは対策しないとスピンドルの寿命に影響しそうです。
 保冷材でも貼って、アルミフレームを冷やそうかなと。

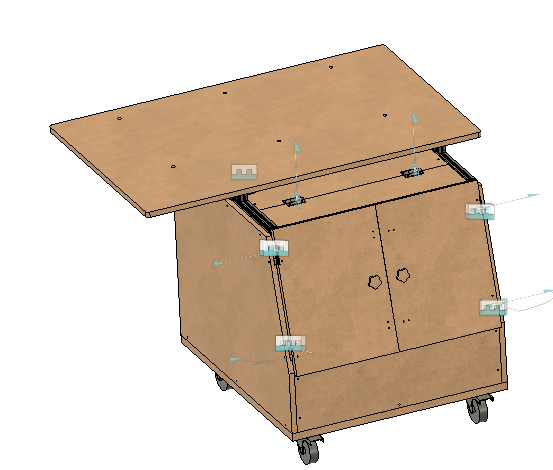

3Dデータ
 3Dデータも公開します。
 防音BOXで悩んでいる方がいましたら、参考までに。

 【注意】
 実物で調整しながら作ったので、部分的に3Dデータと実物の形状が違います。
 また、自分で使う用途のため安全には最低限の配慮しかしていません。
 使い方によっては、指を挟むなどけがの恐れがあります。
 本データの利用は自己責任でお願いします。
 以上に同意いただける方のみご利用ください。

 3Dデータ: CNC防音BOX.iges



 Fusion360で木材テクスチャを使うと中間ファイルに対応していないらしく、
 色は真っ黒になっていると思います。

以上

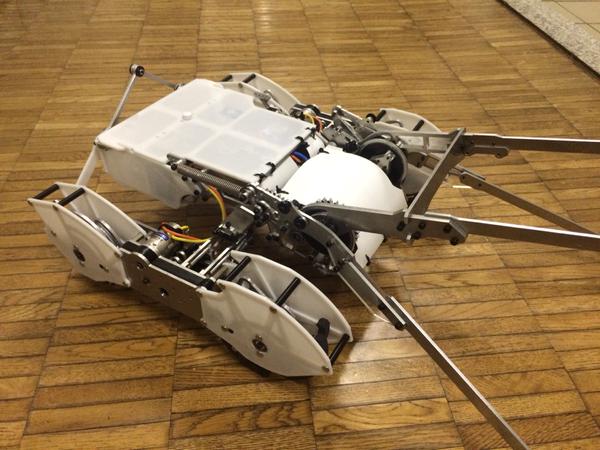

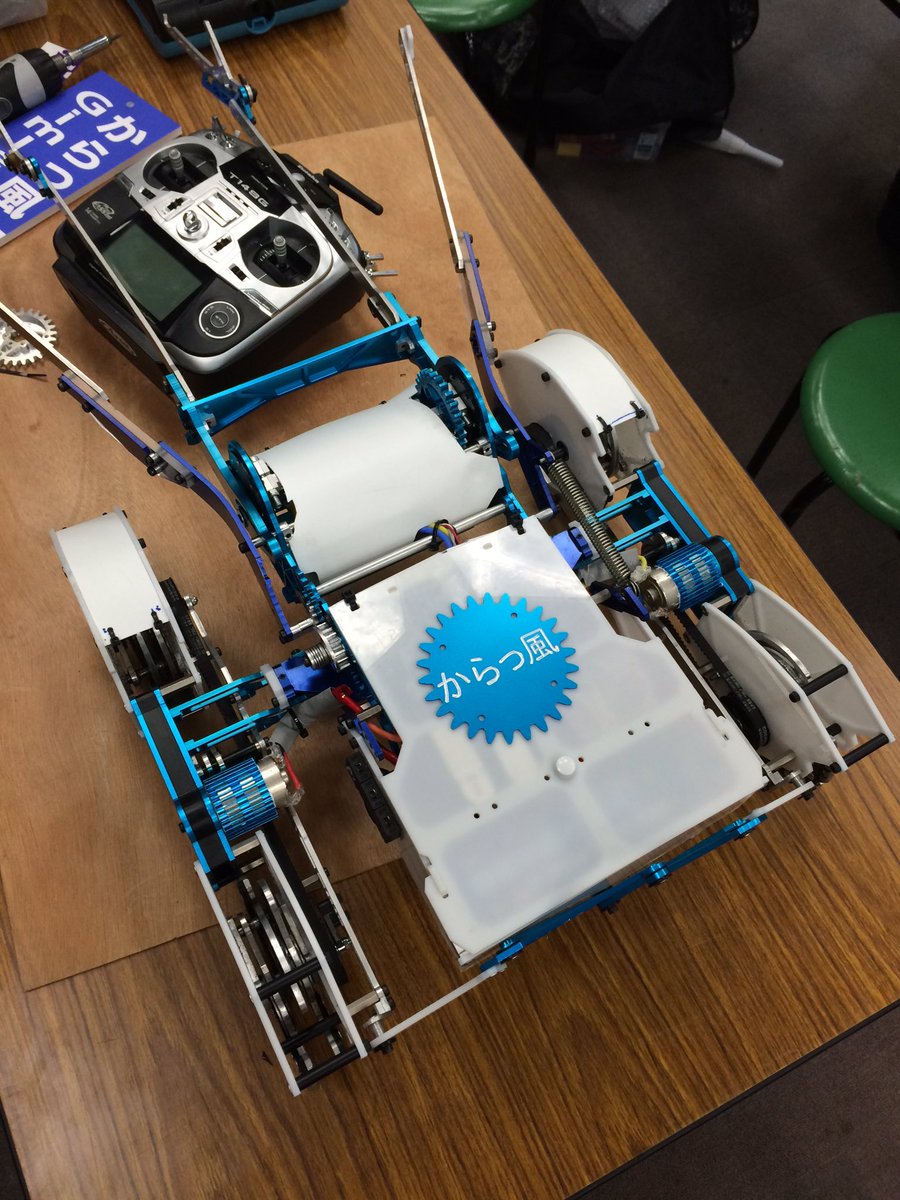

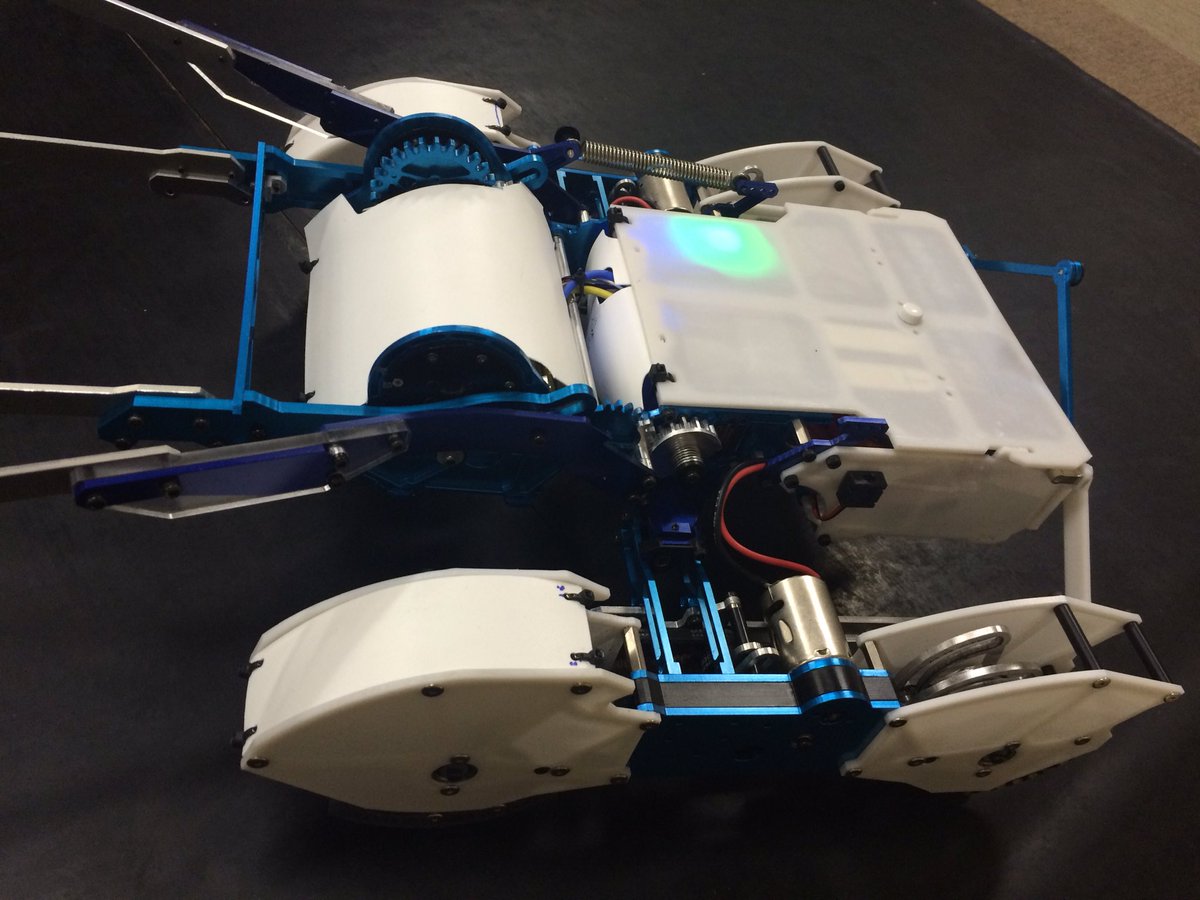

からっ風 Gimlet

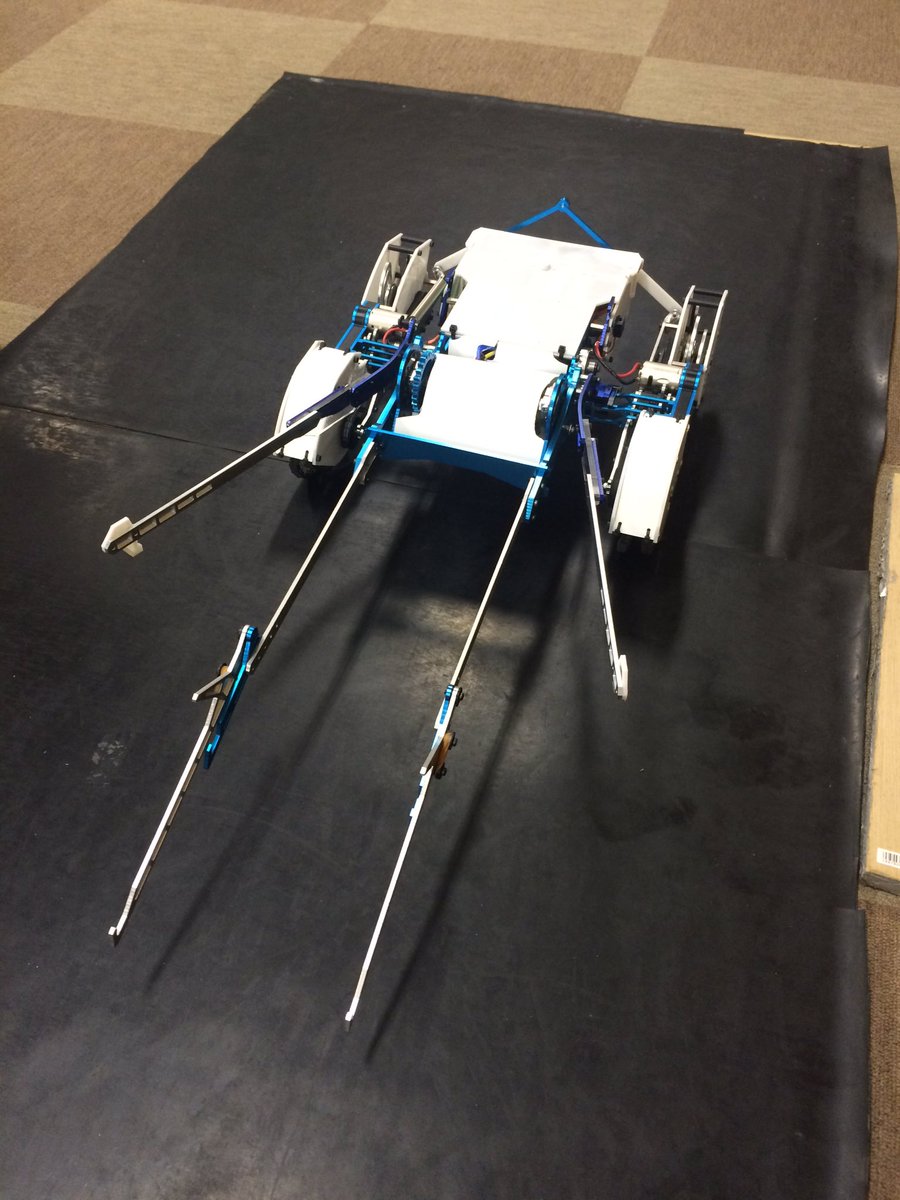

からっ風 Gimlet データまとめ

成績

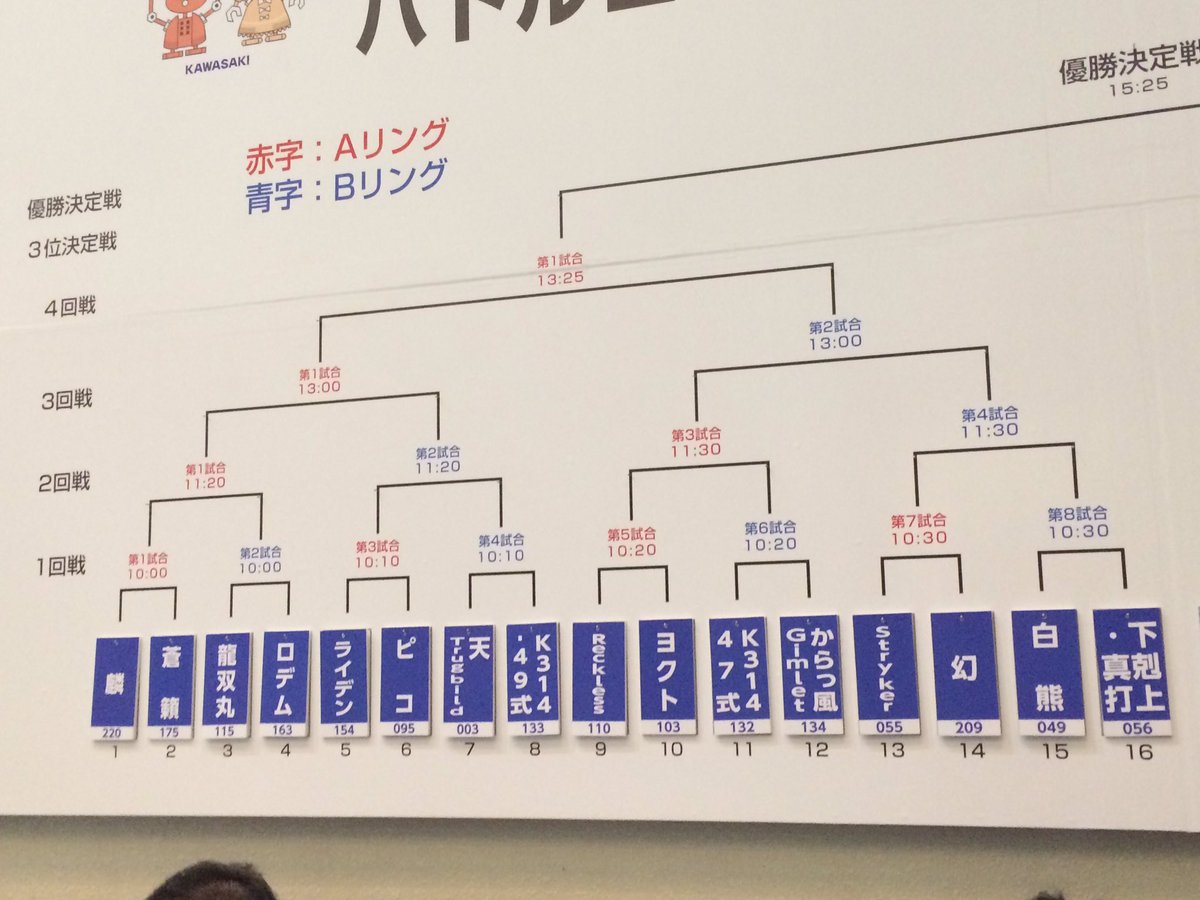

第23回かわさきロボット競技大会
 決勝トーナメントベスト32位
 デザイン賞受賞



概要
jagt(2013)→Pussyfoot(2014)→BEEK(2015)に続く改良型
スタートダッシュからの高機動戦用ロング(ミドル?)ロッド機
BEEKと比べて主な改良点はアームの強化と機能の切り分けによる使いやすさの向上


機構概略図




BEEKからの変更点

1.アームのトルク不足を改善&動作速度UP

・アームのモータを増やした
 2個→3個に増加

・リンク比の変更。スライダピンをクランクに近づけた。
 リンクの高トルク範囲の拡大

・リンクの中心を20度上方向にずらした
 攻撃で使用できる高トルク領域の拡大
 アームの基本位置がリンクの最下点なので、アームを接地させる場合は
 アームユニットのサーボを動かしでカウンタアームごと下げて対応


・アームの減速比変更
 初段  54:16 モジュール0.5平歯車
 2~3段 24:1  ツカサ電工 KUギヤヘッド
 最終段 26:10 モジュール2 アルミ
アームリンク 約2.5:1

最終減速比 約530:1



・アーム歯車の転位係数調整
 大歯 -0.4
 小歯 +0.4



2.軽量化
・カウンタ展開機構削減
 展開時にカウンタアームを展開していたが、カウンタを固定式とした。

・レニー製ねじ、タッピングねじ(Pタイト)の使用による軽量化


3.その他メカ関係

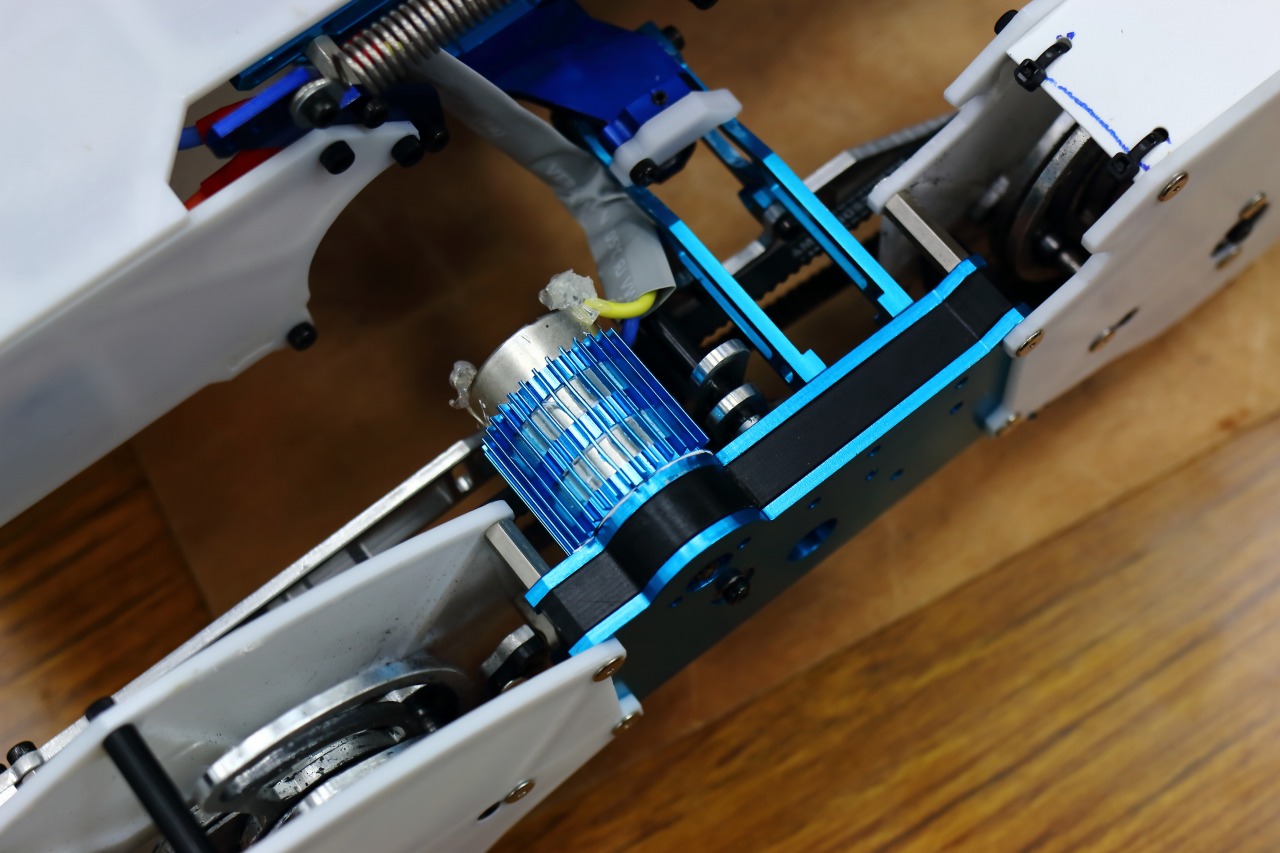

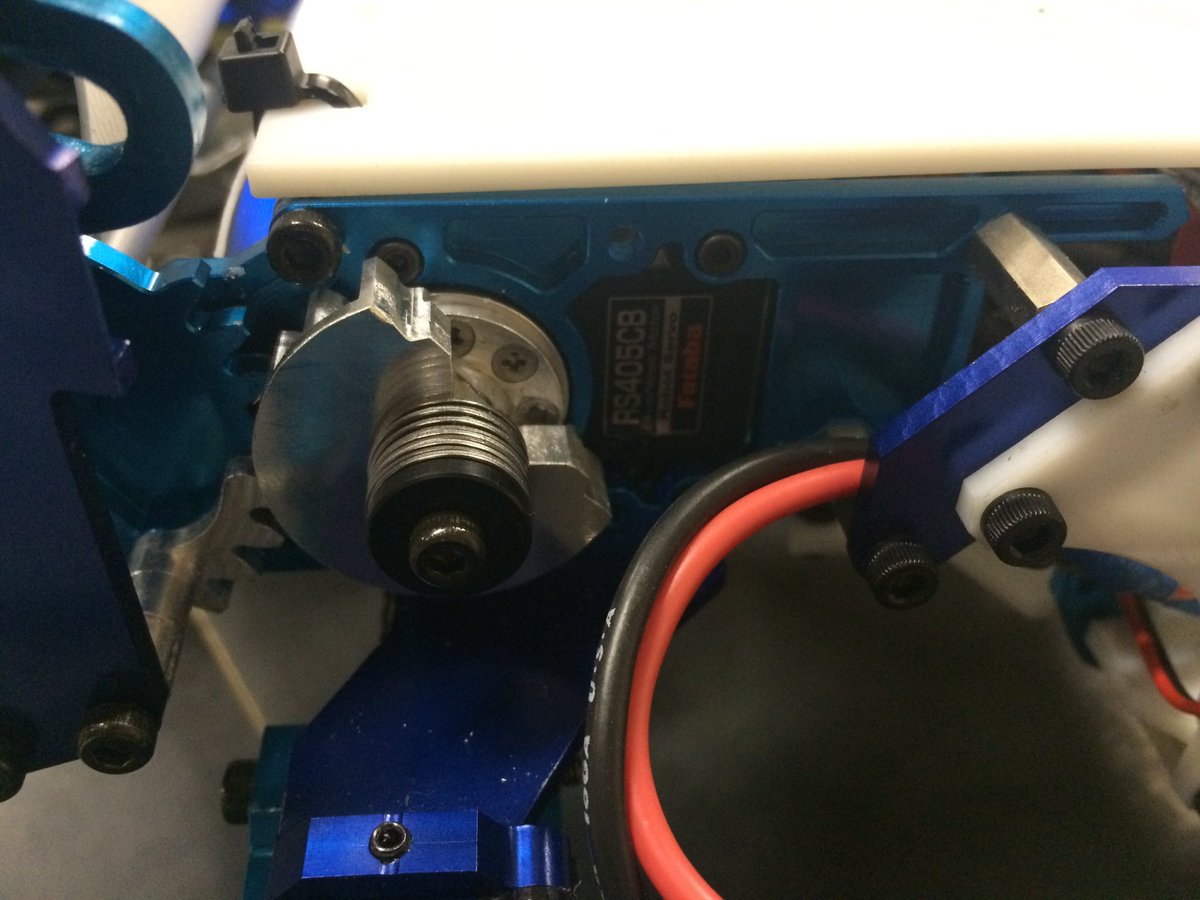

サーボ変更

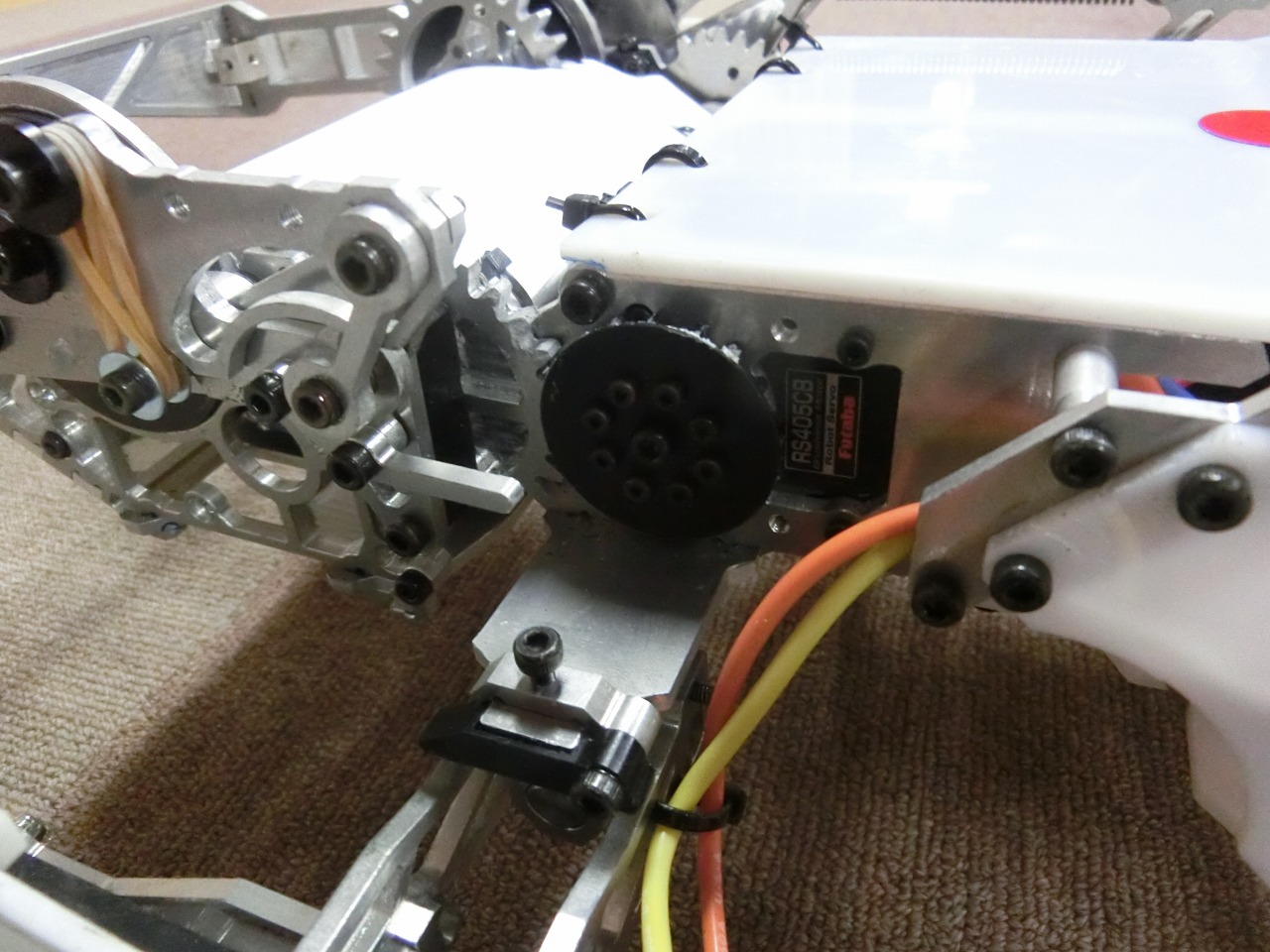

・RS405CB(トルク型)→RS406CB(スピード型)に変更してアームユニットの動作速度UP
※写真はRS405


サーボセイバー搭載
本体が浮き上がるレベルの衝撃が連続して入ると流石にサーボが壊れるため、
衝撃を吸収するサーボセイバー機能入りの歯車を使用

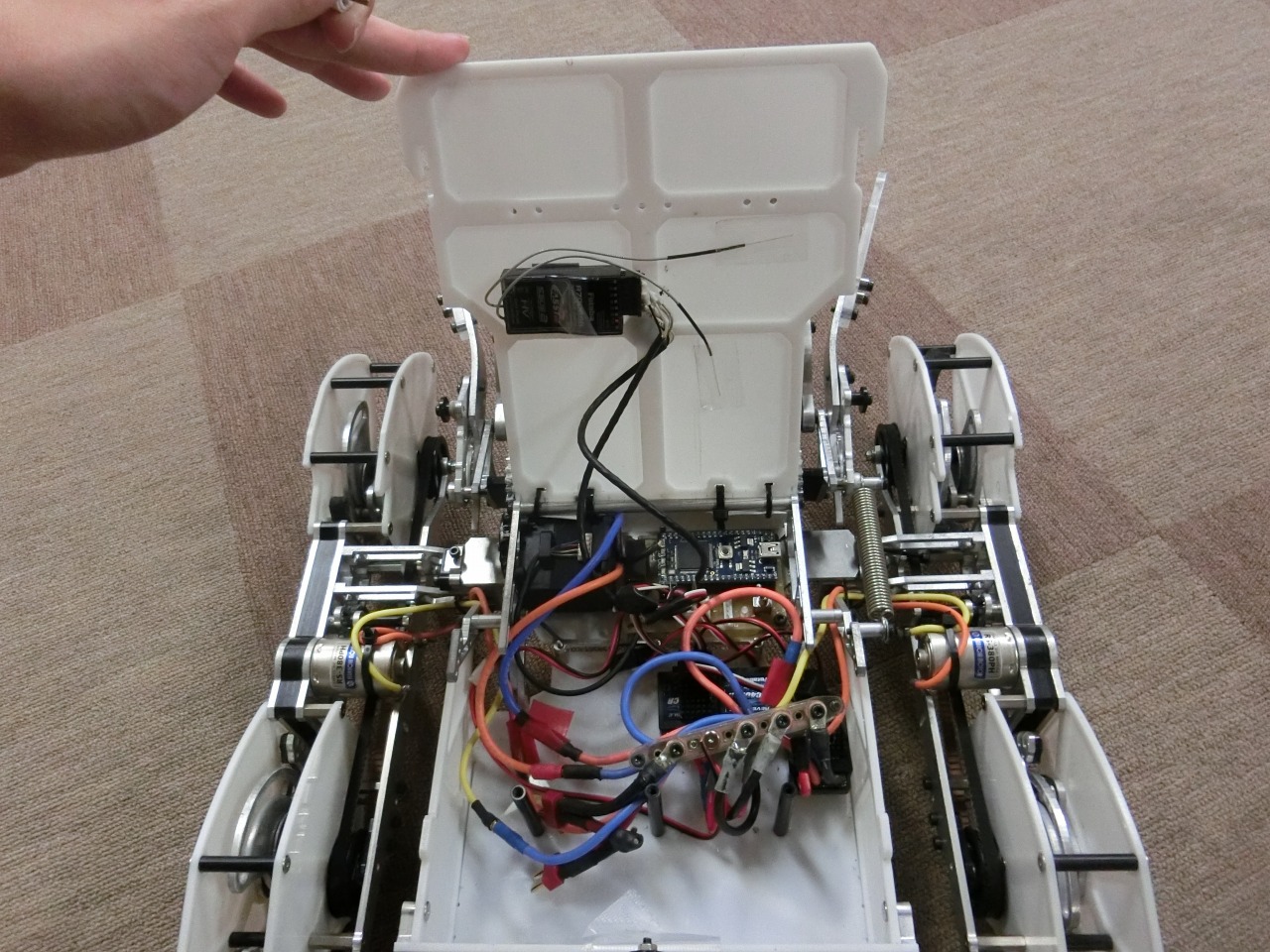

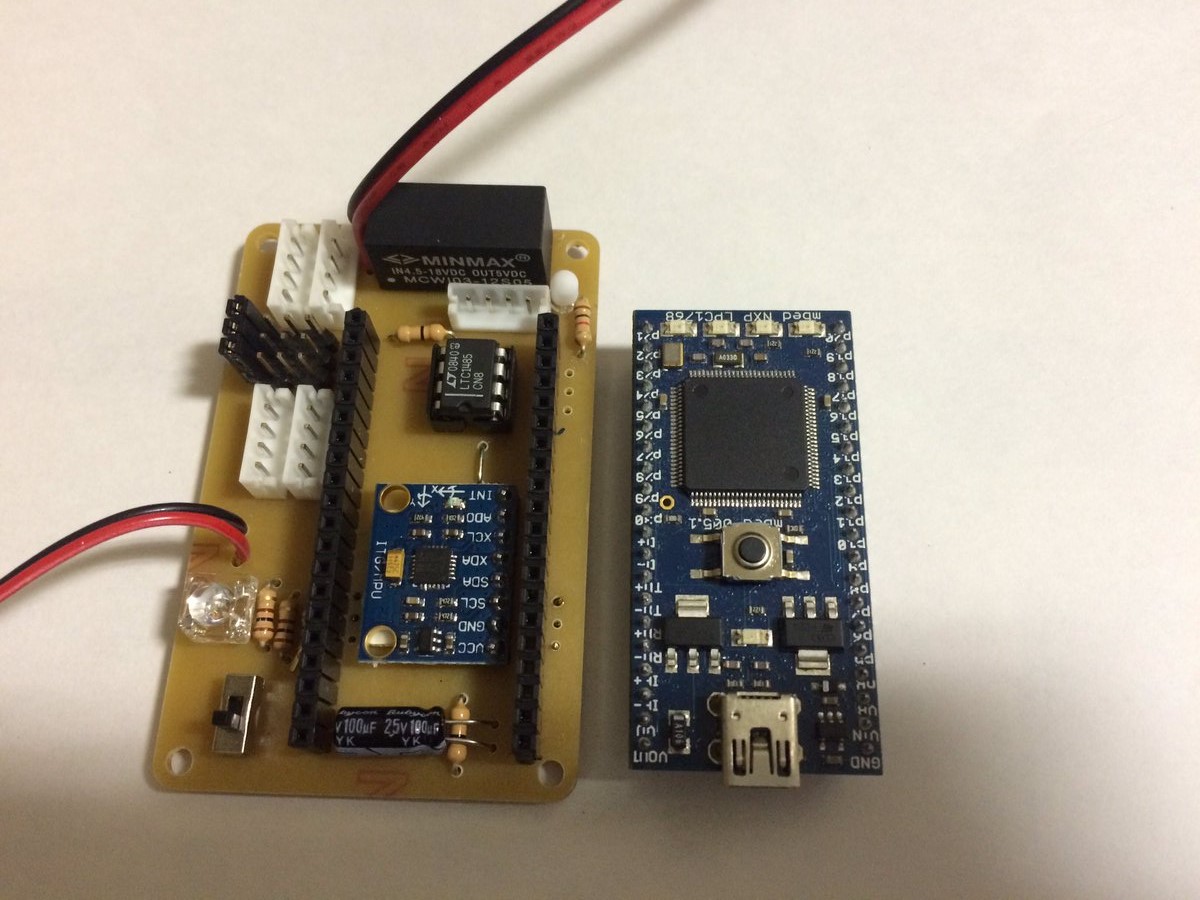

4.回路関係の変更

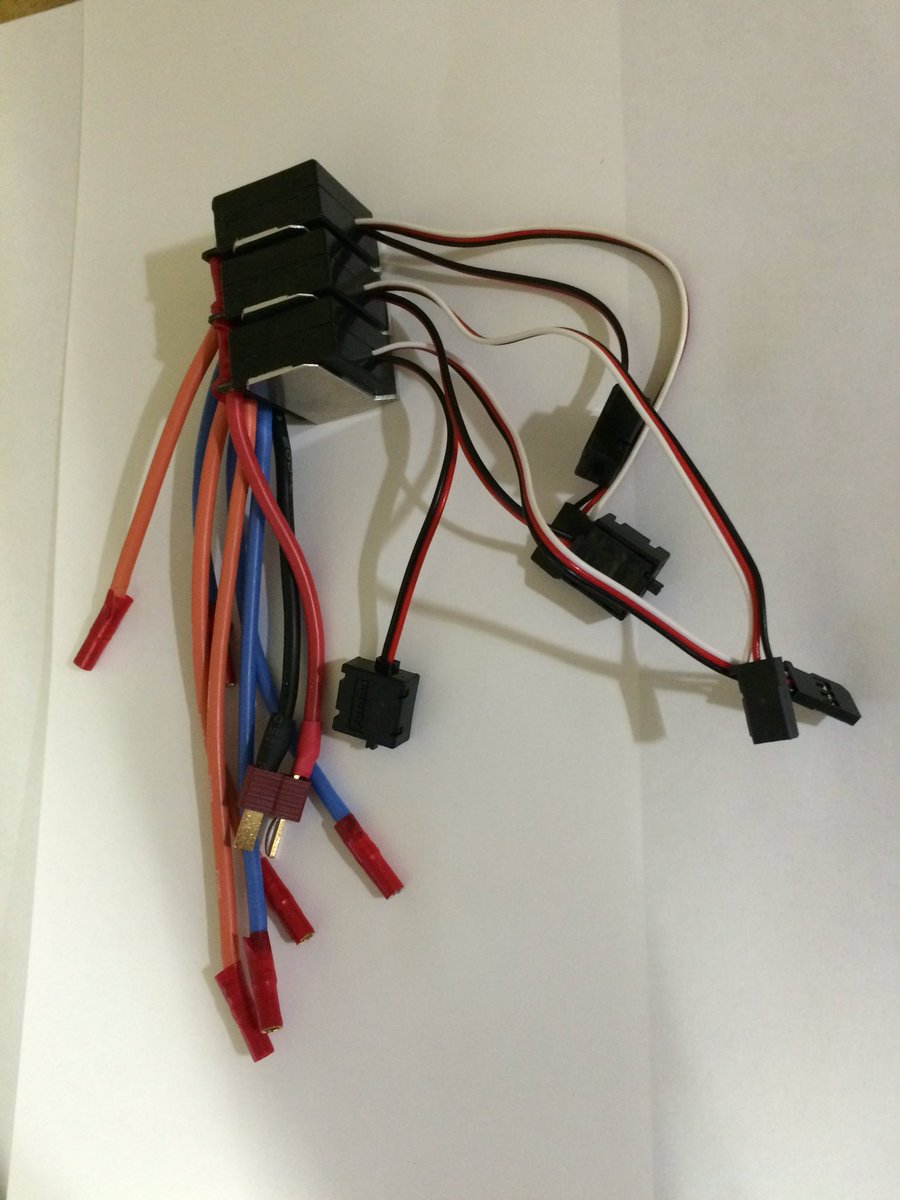

・回路の小型化
MC402CRを3つ繋げたセットを使用
アングル型の放熱板で、固定板に熱を逃がす構造になっている
ただ、樹脂に固定しているため効果はほぼ無し


・ジャイロ搭載
実装したものの、動作が安定せず、本大会では未使用・・・


アームの制御方法の変更
・センサを可変抵抗→光学式エンコーダへ(Pussyfootと同じセンサ)
・基本的にPID制御でゲインはマージン大きめ。
・現在角度が水平付近、入力角度最大の時、ESCへの信号を強制的に100%とすることで、位置でも欲しいタイミングでトルクを出しやすくなった。
 その分オーバーシュートが大きくなる。



感想など

展開機構がかあったため、アームが少し短くなった。
ロングロッドというよりはセミロングといった感じで、より高機動戦がやりやすくなったと思う。
アームのトルク不足問題はほぼ改善し、力不足感はなかった。

足回りは2年前から変更なし。部品もそのまま
プロポの設定で旋回をマイルドな仕様にしたため、多少扱いやすくなった。

今のところ動きや性能に不満はないので、しばらくはメカはこのままで回路の改良をしていこうと思う




からっ風BEEK

からっ風BEEKまとめ



1. 概要

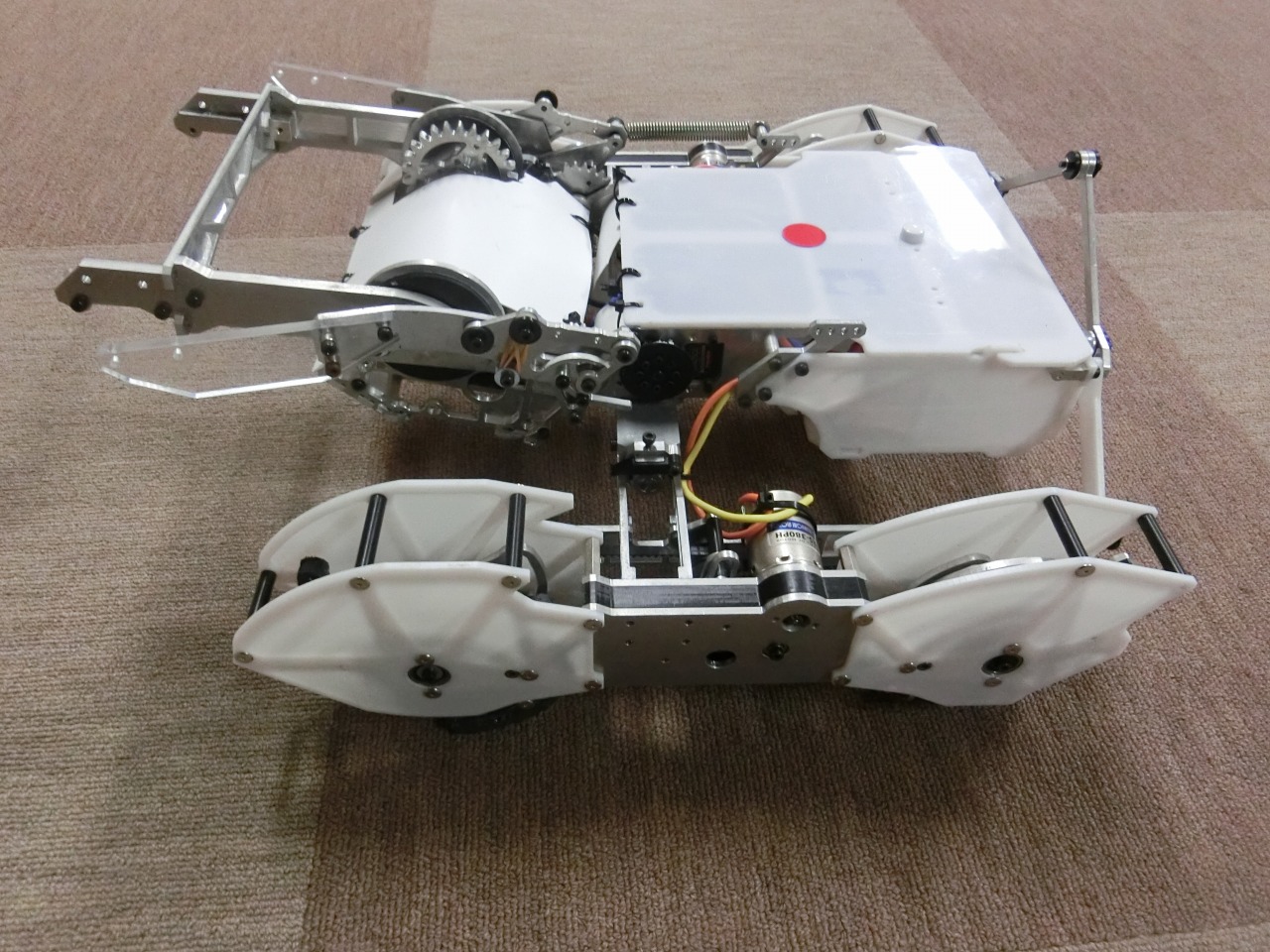

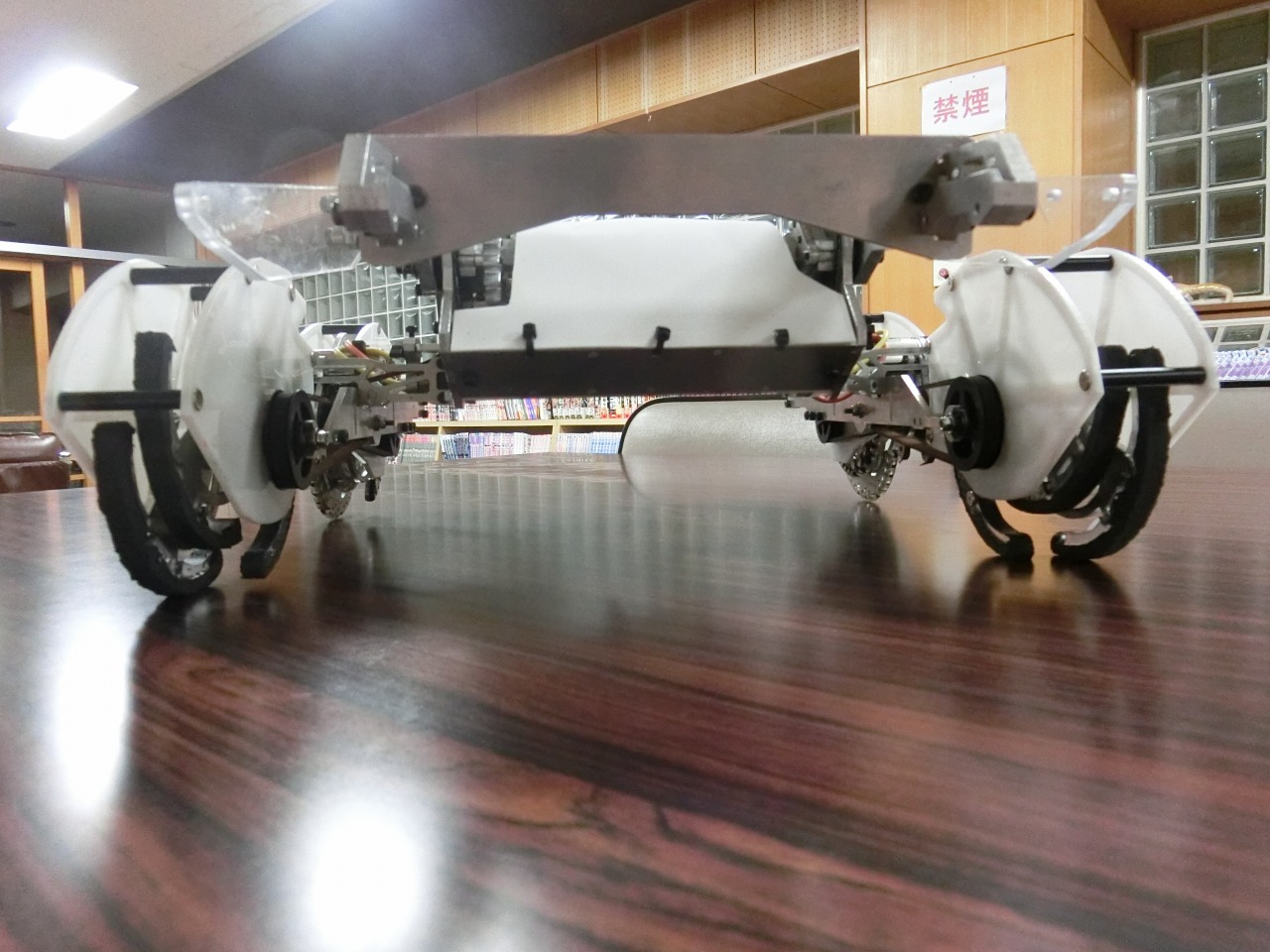

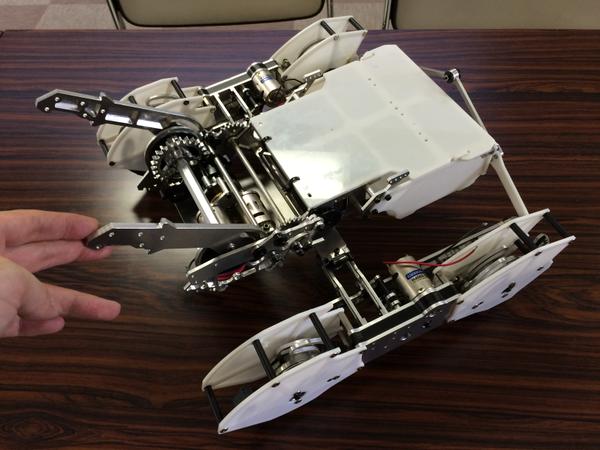

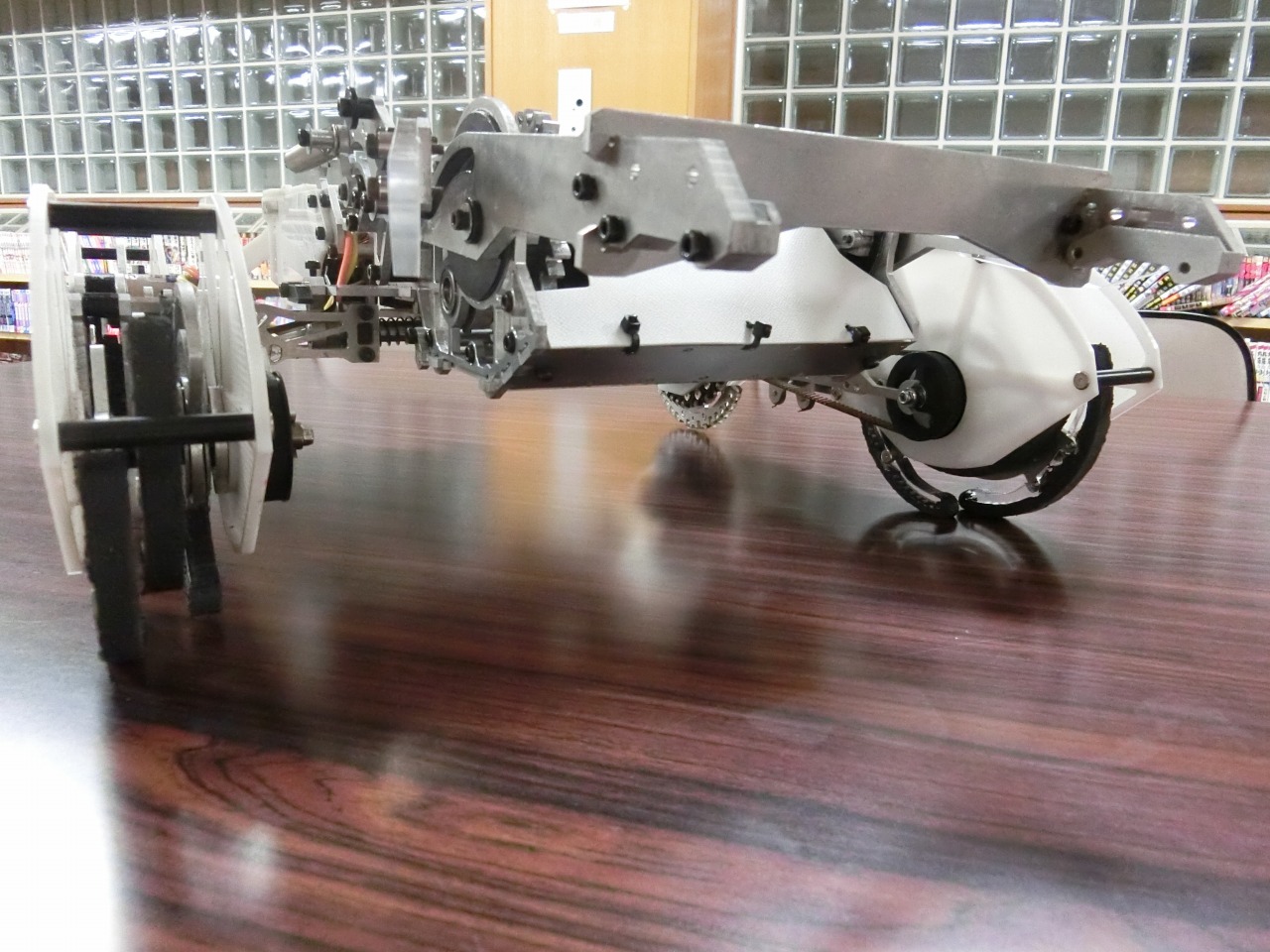

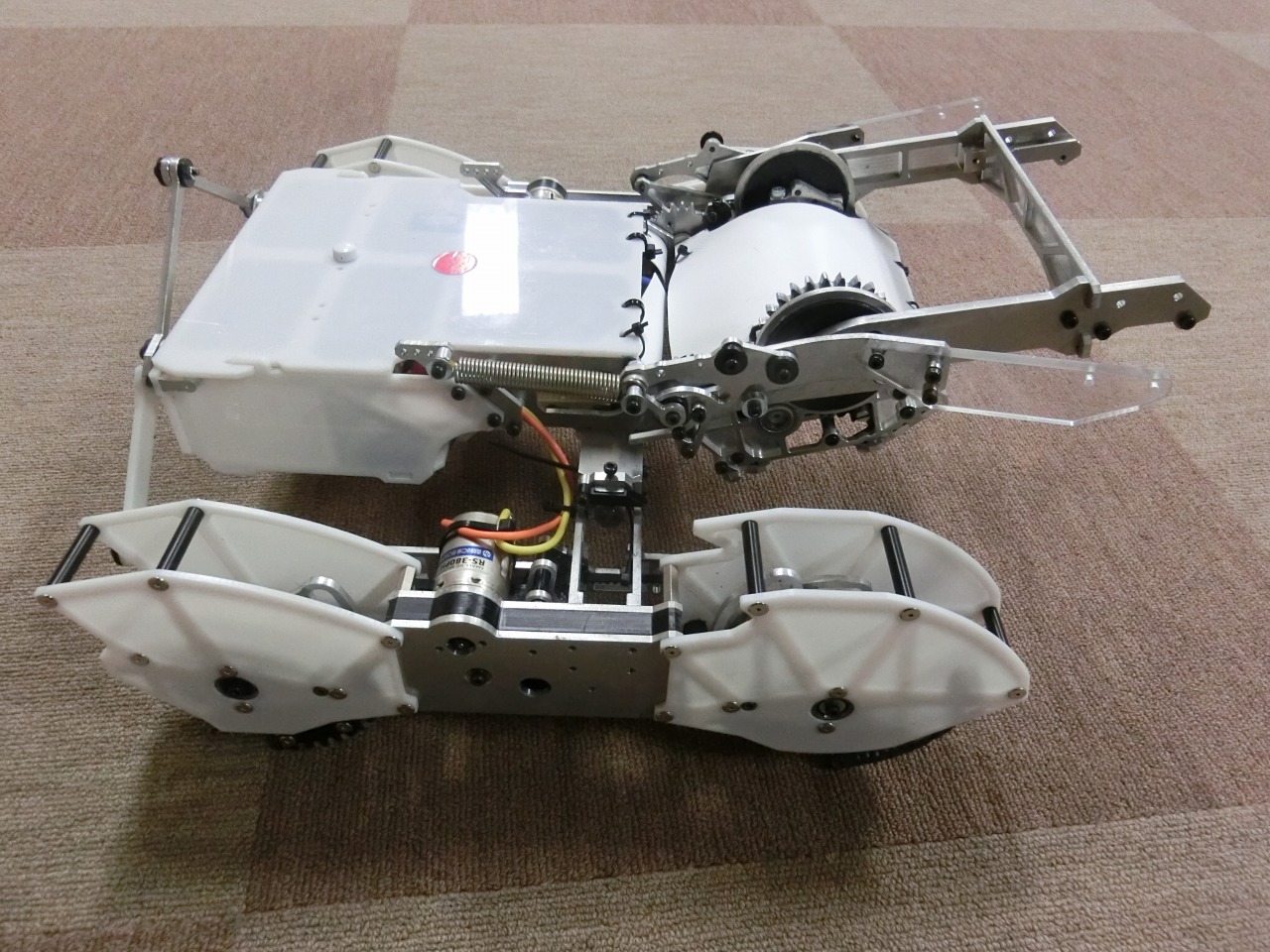

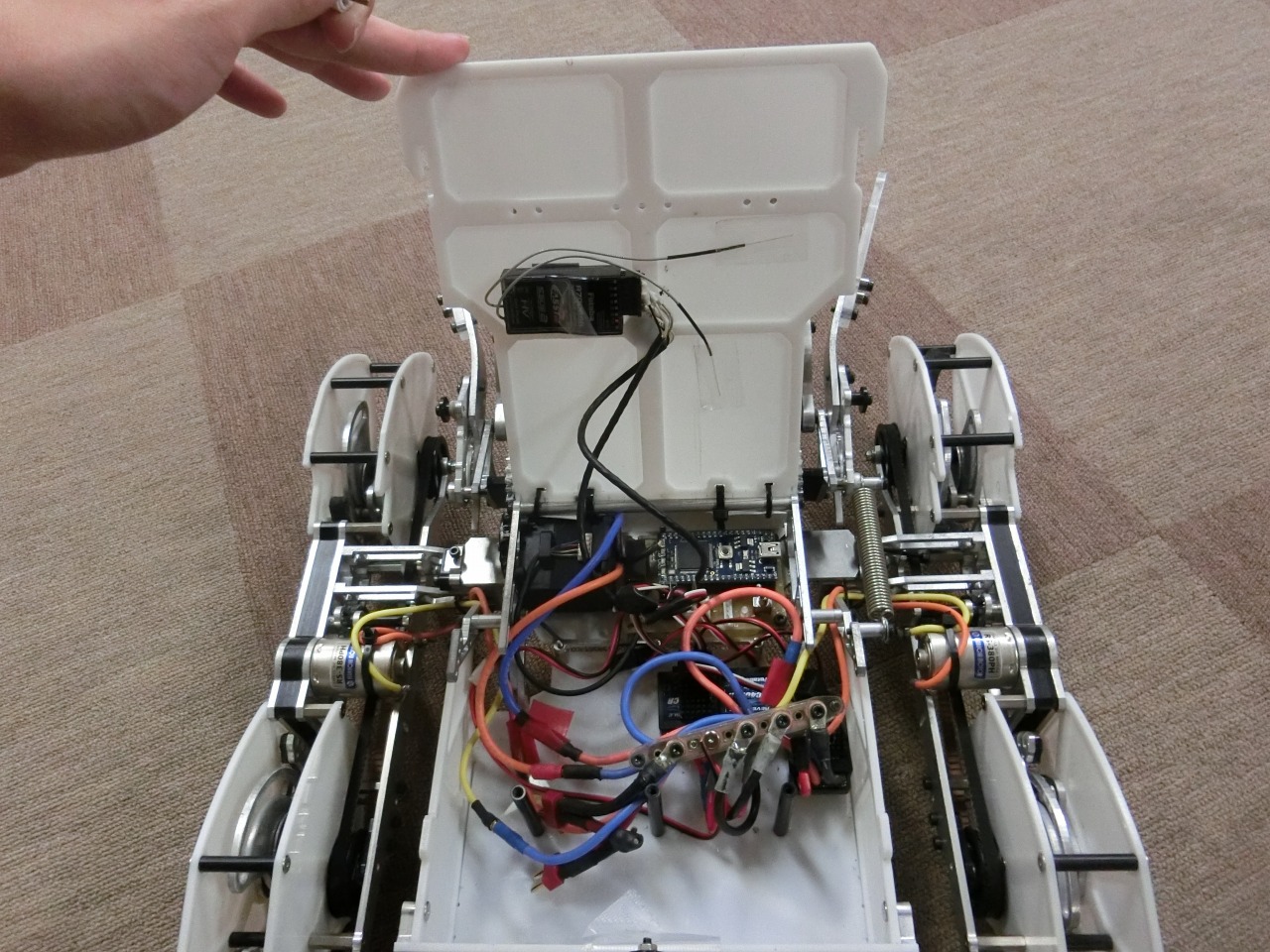

からっ風Pussyfootをベースに、機体剛性を向上した機体
主な変更点

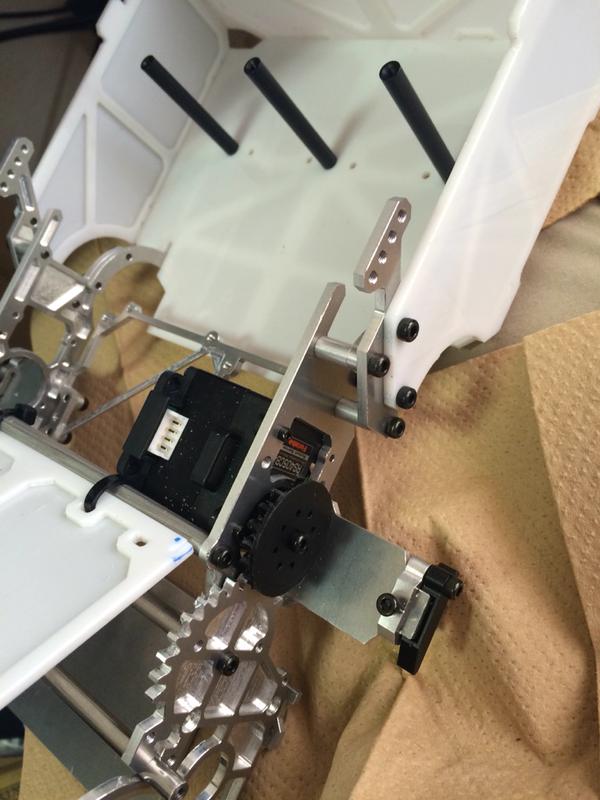

・回路ケースを頑丈に
・アームユニットの回転をリンク→ギヤに変更してガタツキの低減
・KUギヤヘッドを旧→新(旧部品の手持ちが終わったため)
・リンクサス根元の構造見直し,剛性向上
・リンクサスのパンタグラフリンクを後部に移動し(回転中心からの距離を長くした

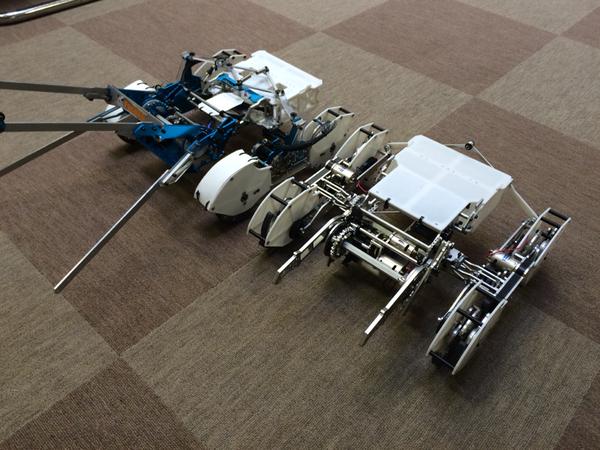

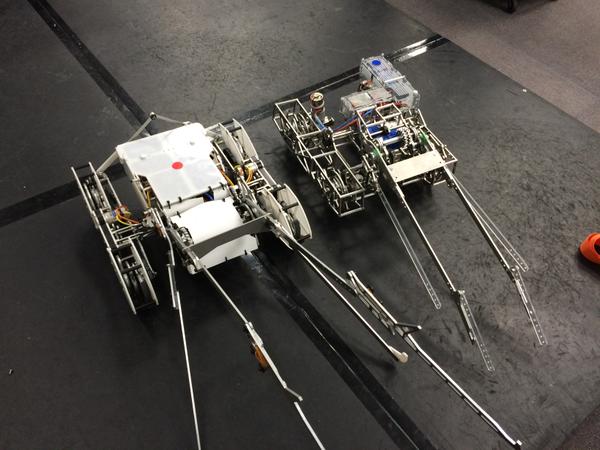

左:Pussyfoot
右:BEEK

2. 戦歴
 参加大会:第22回大会
 予選第1回戦敗退
 敗者復活戦第1回戦敗退

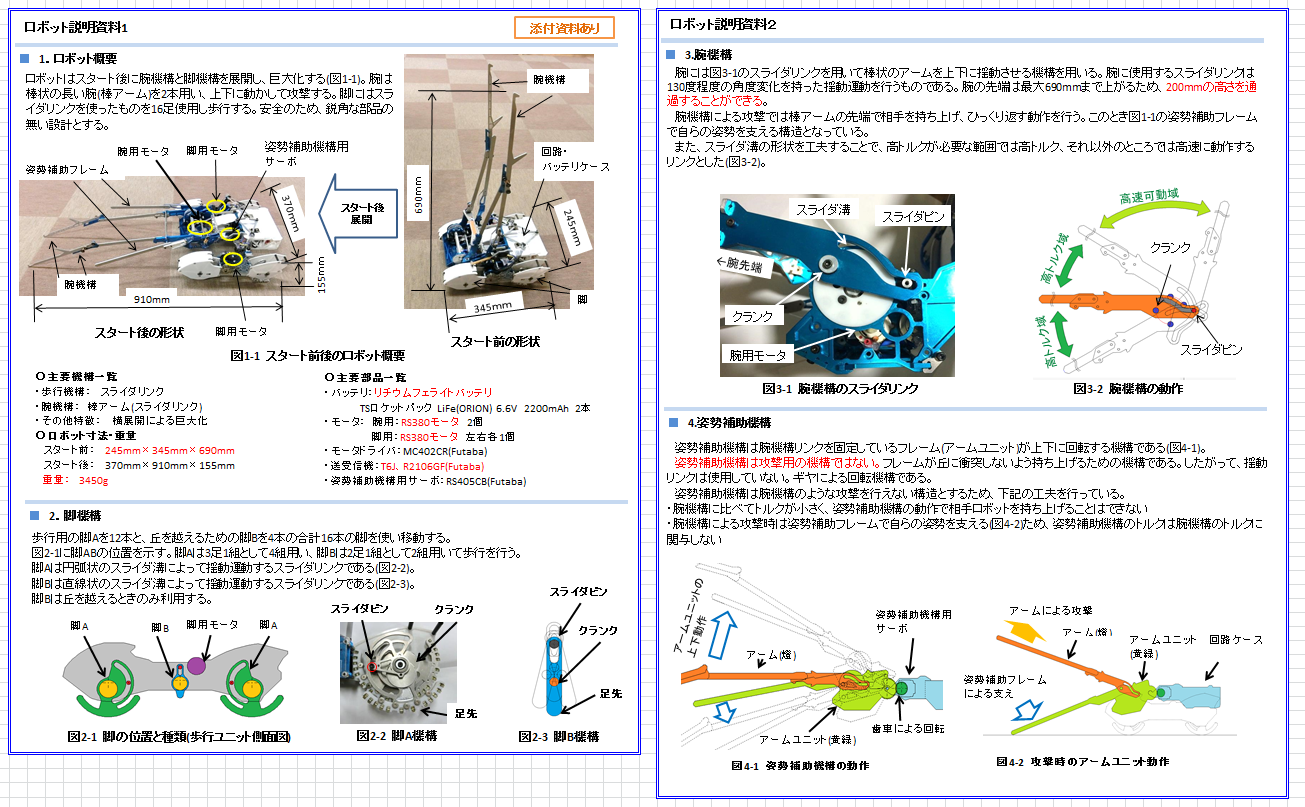

3. 機構概略図
再提出・指摘項目はありませんでした。
※BEEKの機構概略図です

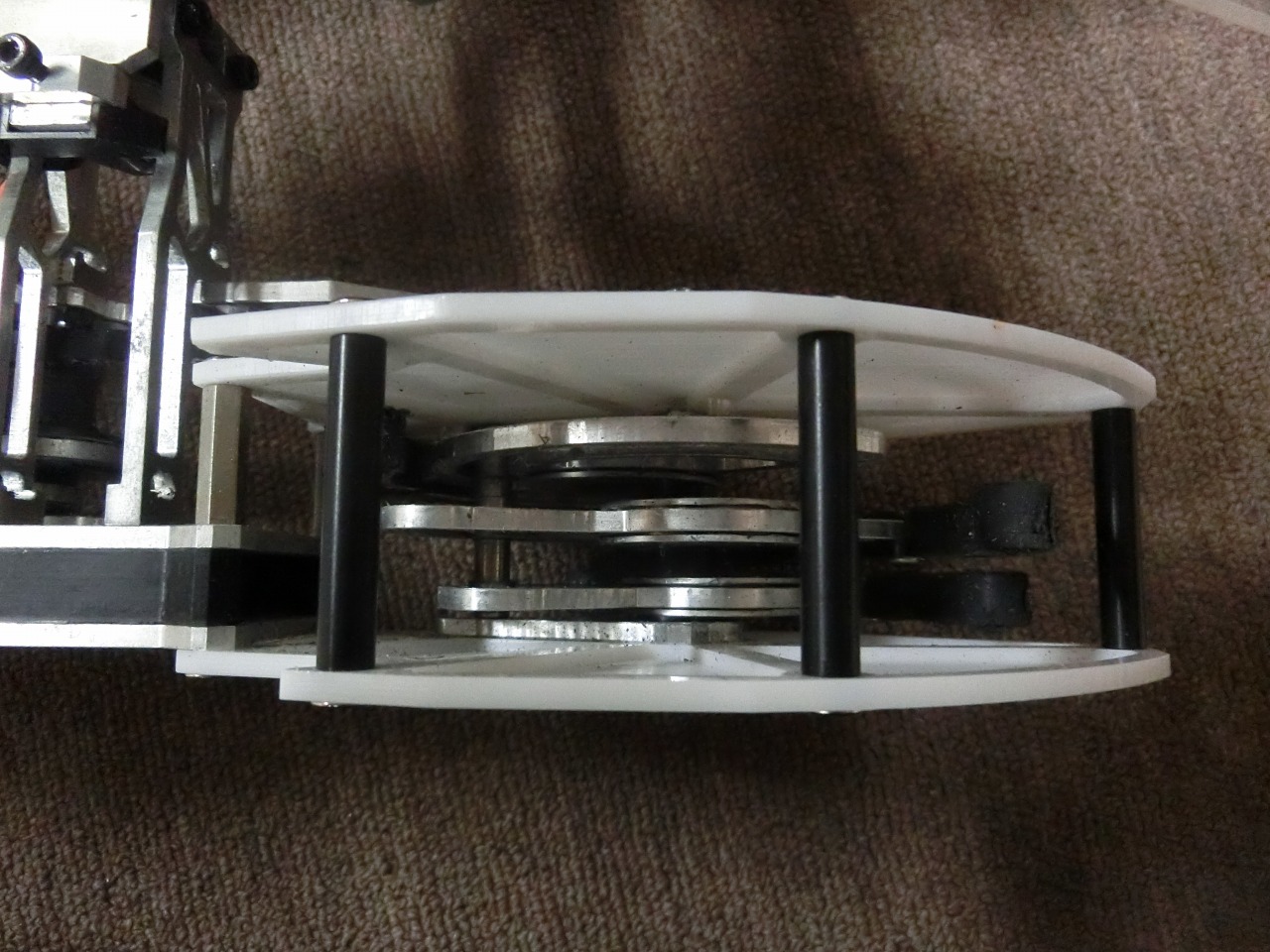

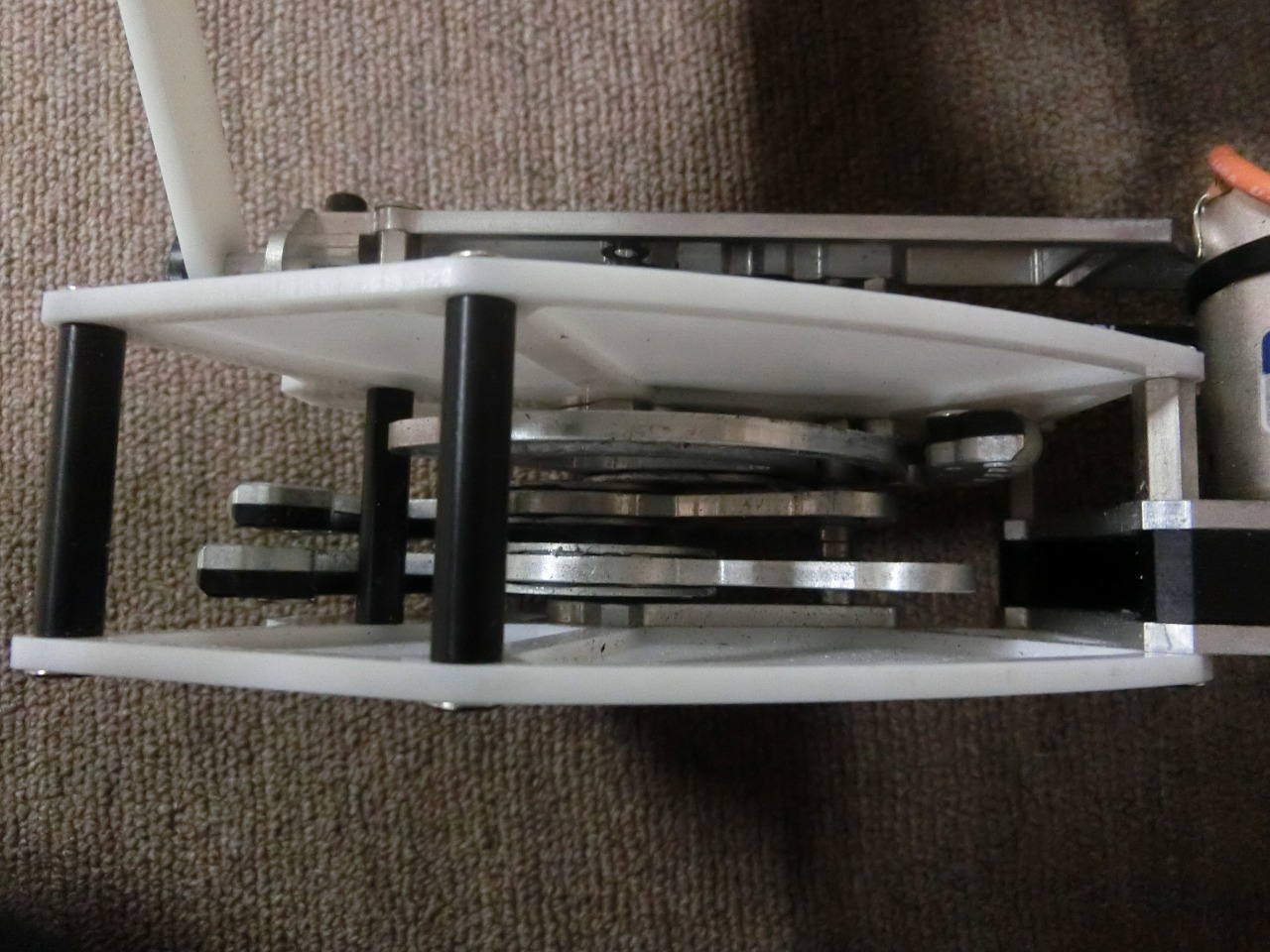

4. 歩行機構

4-1. 概要
 機構:うしとら脚(12脚)、不整地用スライダリンク(4脚)
 モータ:RS380PH
 ESC:MC402CR

 メイン歩行機構:うしとら脚(スライダリンク)×12
・120度円弧軌跡のスライダリンク
・クランク半径10㎜
・足先半径:55㎜
・クランク中心―スライダピンの距離:31mm

 不整地用:スライダリンク×4
・前後のメイン脚の中間に設置
・クランク半径
・クランク中心―スライダピンの距離:21mm

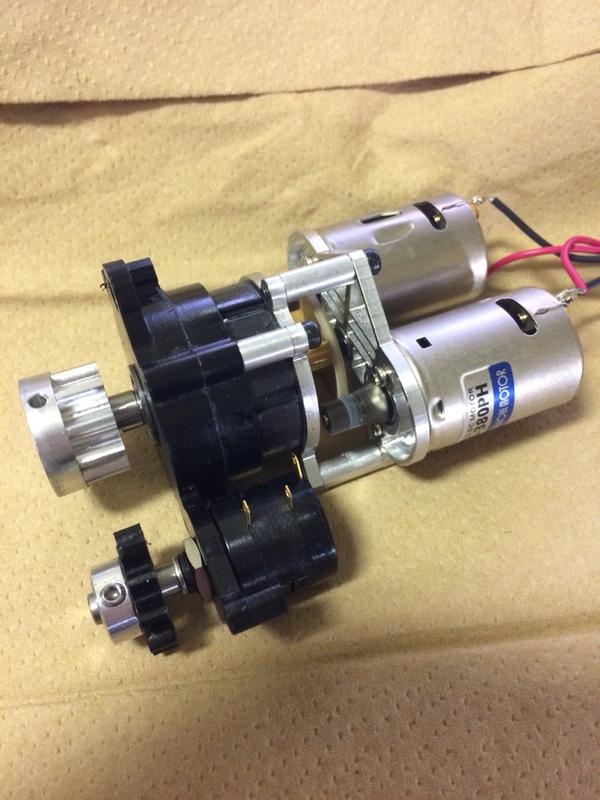

4-2. ギヤ関係
・ギア比(メイン脚※):
  初段  64:8 平歯車 m0.5
  2段目  20:8 平歯車 m1.5
  3段目  36:18 タイミングベルト S3M
  合計 40:1

ピニオンはKHKロボット用ピニオン
初段大歯車はKGの真鍮歯車
2段目~タイミングプーリーは自作
補助脚はベルト伝達の前についている

・歩行速度(計算値):およそ1.7m/s (モータを200rpsで計算)

・去年からの変更点
 ピニオンT10→T8、スパーギヤも小型化
 2段目の歯車をm2->m1.5




4-3. 足裏について

前足:
シリコン足
作り方はこちら

走ってると結構ボロボロになってきます。


後足:
旋回性能を上げるためオムニホイール構造。
ローラー:ウレタン 内径2外径6幅3、ショア70
シャフト:Φ2SUS
スラストワッシャ:POM 内径2外径4厚み0.4


補助足:
 ゴムワッシャーを張り付けている



4-4. 去年からの変更点
 ・ウレタンの硬さをショア90→ショア70(グリップUP)
 ・オムニ脚のねじ止め位置を外側に変更し、ローラー脱落防止


4-5. ベアカム
 クランク半径10㎜
 去年ドラメで大失敗したため、今年はしっかりベアリング化。
 ベアリングは内径3外径8幅4㎜
 横方向の力はポリスライダーワッシャーで受けている
 m3ネジを貫通させて軸方向を固定、Φ2のSUSピンを3本貫通させて回転方向を固定している。

カムなので脚は結構薄めです。スペーサの長さだと
前足:35mm
後足:30mm



4-6. 足回りまとめ:
 構成も使い勝手もほぼ去年と同じ。
 全体的に剛性が上がったので、気持ち加速が良くなった印象。
 デメリットは直進が難しいこと、押し合いで前輪が浮く事と左右を固定する方法が無いこと。
 旋回中心の違いは「慣れ」で解決できそう。




5. 腕機構

5-1. 概要
リンク等はPussyfootと共通
・±45度程度は高減速、+40~90は高速なリンク※
・腕クランクのベヤリングを内径3外径8から内径4外径11に変更(割れるため)
・角度センサをインクリメンタルエンコーダから可変抵抗に変更

※大会後に確認したところ、+30度くらいまで高トルク(2.8倍程度)で、それ以上はトルクがスカスカなことが判明。
これの改善がオフシーズンの課題


5-2. 腕ギヤボックス

モータ:RS-380PHを2連装

減速比:
 初段  14:60 平歯車 m0.5
 2段目 24:1 ツカサ KUギヤヘッド改造品
 3段目 26:10 平歯車 m2 自作歯車
 合計  267:1
  (水平付近ではリンクでさらに2.8倍程度減速)



補足:ギヤヘッドについて--------------------------------------
BEEKからKUギヤヘッドのモデルを変更しました。
理由はPussyfootまでで使っていたモデルは数年前に廃止されて手に入らなくなってたってことなのですが、
旧KUで問題となっていた「インターナル歯車の固定部が壊れて空回りする問題」が改善されて滑りにくくなっています。
自作ギヤボは面倒だけど高減速比が欲しいって方にお勧め。
似たようなギヤボックスに電ドリ遊星、IGシリーズなどがあります。お好みで。


-----------------------------------------------------------------------

追記(151225):リンクの動きはこんな感じです。



6. 腕ユニット回転
・アーム機構自体を回転させるための機構
・カウンターが丘に当たるのを防ぐため、上げ下げする
・ギヤ伝達(アーム機構ではない)


使用サーボはRS405CBで1.5倍くらいに減速+バネで補助。
(バネが無い場合も動作はするが発熱大きい)


7. プロポ
今まで使っていた6Jを貸したため、14SGを使用

・左スティック

     前進

      ↑
 左旋回←   →右旋回
      ↓

     後進


・右スティック

    アームユニット下げ

        ↑
 アーム下げ←   →アーム上げ
        ↓
    アームユニット上げ

・5ch(左上トグルスイッチ)
スイッチOFF→ONでスタート時のアーム角度に移動(アームを上げた状態、低トルク)
その後足回りに一定以上大きい信号を入れると通常モードに移行

・6ch(右サイドレバー)
貸出モード(足の出力信号×0.4倍)

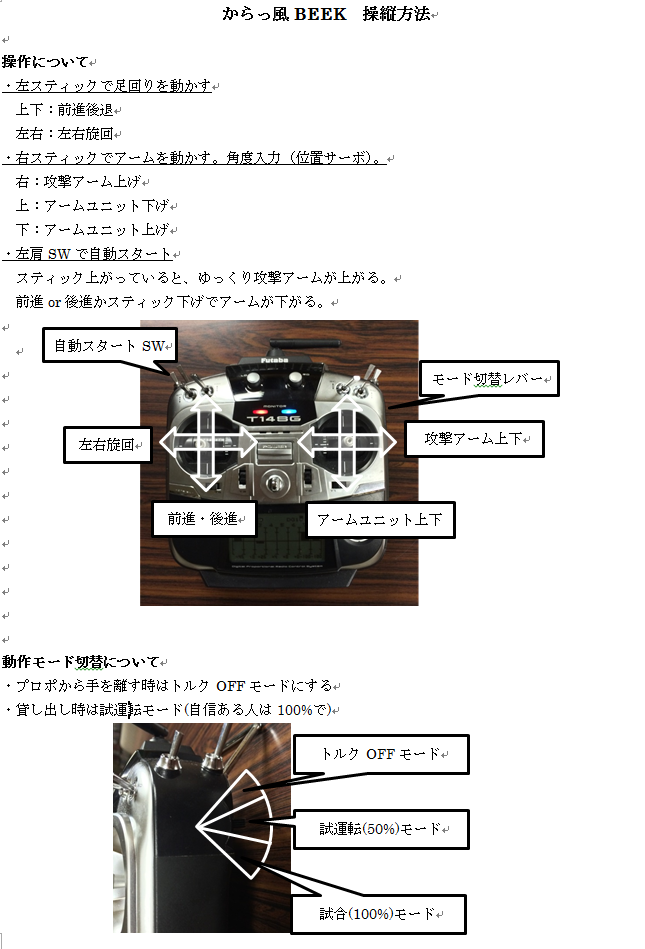

・追記(151225):操縦方法まとめました



8. コントローラー
制御にmbedを使用。配線は汚い・・・


8-1. やっていること:
・受信機からの信号6ch分の読み込み
・2,4chのVテールミキシング
・アームの角度制御(P制御)
・RS405CBの角度信号出力
・スタート時のアーム動作自動化

8-2.やりたかったこと:
・ヨー方向の角度(もしくは角速度)補正
・アームのPID制御
・アームユニットの水平化制御

8-3. 課題
・課題1
アームの角度制御はアームにつけたポテンショメータを使って角度読み込みだが、
電圧が揺らいでいるらしくクランクの角度で±3度程度ゆらぐ。
また、たまにノイズのようなものを拾って変な値になる。
そのためDゲインを入れると不安定になり断念・・・。
調節している時間もないためIゲインも断念。
Pだけなのでゲインも上げられず、アームのトルク不足が深刻になった。

・課題2
オムニ脚にしたところ旋回性が上がり過ぎ、微妙な回転数差で旋回してしまうようになった。
モータの個体差大きい上に進角の差もあるため直進できない。
そのため、ジャイロ等でヨー角の制御をしようとしたものの、調整が間に合わず未実装

9. マシン全体の感想
・全体的な剛性が上がって試合ができるようになってきた。
・足回りのメカは加速・スピード・踏破性能良好で不満は無し。
・アームは30度程度上げたあたりからトルク不足になるため、相手を投げられない・・・
・横転しやすい(横転から復帰できない)
・2関節アームの操縦が難しく操縦ミスが連発した問題は、アームの位置制御と慣れで大体解決した。

やっとまともに戦えるようになってきたなーと言ったところです。


(かわロボ)シリコーンシーラントの足裏の作り方

シリコーンシーラント足裏の作り方をまとめます。
2014年,2015年のからっ風シリーズで使用しました

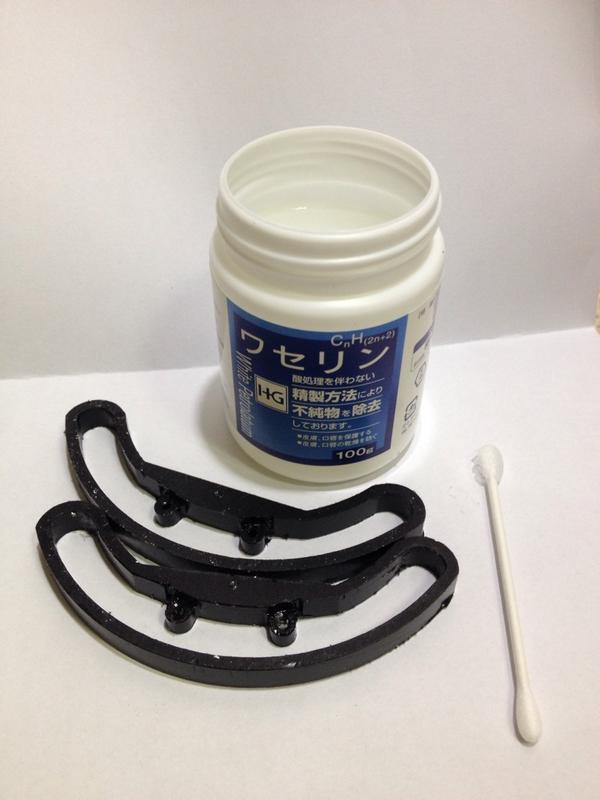

1.型に離型材(ワセリン)を塗ります
・離型材にこだわりはありませんが、硬度があって多少厚塗りできるものが良いと思います
・ハンドクリームも使えるけど匂いが残ると聞きました
・型はPOMを使っています




2.フレーム材をセット
・私の場合はPCをフレームにしています。
・下記の写真は2014年のもので、2015年(現時点最新)の脚は5.の完成写真を見てください
・シリコンシーラントとの表面積を大きくできると良いかと
・シーラントとフレームの境界は裂けやすいので注意です




3.シリコーンシーラントを流し込む
・使っているシリコーンシーラントはセメダイン8051N(黒)
・コーキングガンを使うと便利です。
・型の中にできるだけ空気が入らない工夫が必要です。
 私の場合ははみ出すまで流し込んで隙間なく充填しています。





4.数日間硬化させる
・水分で硬化するものを使っているので、水の中に入れとくと早く固まる気がします
・はみ出した分は硬化後カッターで切り取ります
・型の形状次第では固まりにくいこともあります


5.型から抜いて完成
・型から抜いたら完成です
・欠けている部分は後から補充します



おまけ:シーラントの保存
余ったシーラントの保管方法を紹介します。

・M3の長いねじ(L30くらい)を突っ込む

写真の状態で半年くらい放置しても使えました

色々試してみてください


参考資料:
葵屋:TADANOシリコン脚


以上


  • 1
  • 2
